안녕하세요

​

대구는 일기예보와 달리 비는 오지 않고 습도 높은 상태로 장마가 이어지고 있네요

​

안전한 주행은 주의 운전이 항상 우선입니다. ^^

​

안전한 도로, autoAV 마음입니다.

​

​

​

대구 서라운드 뷰 / 어라운드 뷰 수리 AS 전문점

달서구 본동에 위치한

커스터마이징 오토에이브이(주) 2ND 블로그입니다.

​

​

후방카메라 업이도 얼마든지 운전 잘 했어! ~~~

ㅠ ㅠ 이제는 아닙니다.

추측으로 괜찮겠지가 아닌 안전하게 눈으로 확인하면서 후진은 필수이며

​

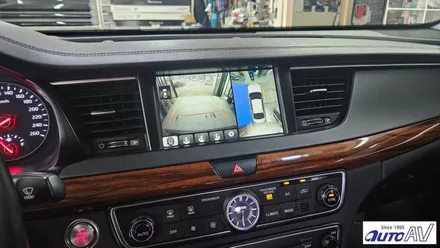

차량 주변을 하늘에서 내려다보는 듯 내 차 사방을 모니터 할 수 있는

서라운드 뷰 모니터 참 편리하고 안전한 자동차 옵션이 되었습니다.

​

참 안전하게 잘 사용을 하였는데

되다 안되다 하다가 비가 연이어 오고 나니 운전석 카메라가

아예 블루 스크린, 청색 화면으로 나옵니다.

​

어라운드 뷰 고장의 원인은 카메라 고장, 영상 배선, 어라운드 뷰 컨트롤 유닛 등

다양하게 많이 발생이 되고

카메라 고장이 가장 많이 발생을 하죠

​

아무래도 외부에 노출된 전자 부품 안으로 수분 침투가 미세하게

되어 부식이 발생하면서 되었다 안 되었다 반복을 하다가

어느 날 영~~~

안 나오는 상태가 되죠

​

이상하게도 카메라 고장의 빈도가 운전석이 많은 편입니다.

​

사용이 가장 많은 도어 쪽이고 하다 보니 경우에 수로는 많겠죠

​

간혹 조수석, 전방, 후방 카메라 고장도 있지요

​

도어 마감재를 분해하고 배선부터 점검을 시작합니다.

​

도어 마감재를 분해하니 바로 동축 영상 케이블이 보입니다.

​

어라운드 뷰 유닛 쪽 저항값과

카메라 쪽 저항값으로 배선 상태 카메라를 일차로

점검이 가능하죠

​

물론 카메라 동작 전원도 확인은 필수입니다.

​

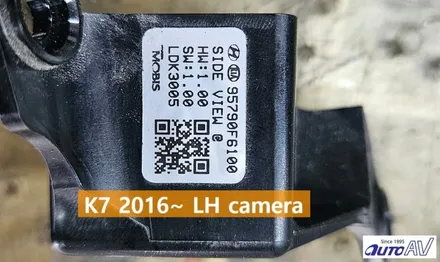

운전석 카메라 불량을 확인하고 사이드미러를 올 분해하여

동일 부품을 현대 모비스에 재고를 확인하니

당장 없다고 며칠 기다려라 하는군요 ㅠ ㅠ

​

잦은 고장 카메라 교환을 위해 몇 차종은 구비를 하고 있어

그랜저 IG 동일 출고 연식의 카메라를 적용하니

화각이 안 나옵니다.

​

제네시스 G90 카메라가 있어

개봉하여 확인을 하니 외형은 동일하고

​

하드웨어 버전은 1.00 동일하고

소프트웨어 버전은 1.02로 업그레이드 버전 같고

​

각 라인 비교 후 체결하여 확인을 하니 맞습니다.

​

외형은 같지만 G90 부품이 4만원 정도 더 비싸지만

당장 해결을 위해 더 비싼 제네시스 G90 카메라를 사용하기로 하였습니다.

​

외형이 누렇게 탈색까지 된 카메라를 빼고

신품으로 교환 깨끗합니다.

​

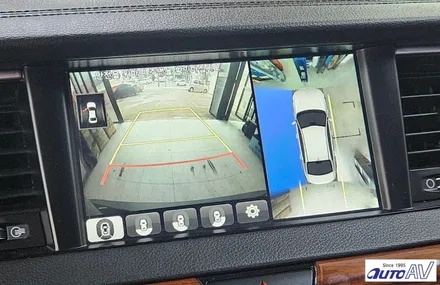

영상 상태를 확인하니 좋습니다.

​

조립 시 약간의 털어짐에도 화각이 맞지 않으면

물리적으로 맞추기가 어렵기에

보정판을 깔고 캘리버레이션 소프트웨어 보정을 해야 하지만

큰 무리 없이 앵글이 맞습니다.

​

어라운드 뷰는 단순 부품 교환으로 수리가 가능할 수도 있지만

각 카메라 앵글이 안 맞으면

각 카메라를 하나의 영상 조합 과정으로

운전자가 빠르게 쉽게 주변 모니터를 가능하게 만들어야 합니다.

​

그리고 이미 사이드미러 어셈블리 교환을 안내를 받고

저희 오토에이브이에서 카메라 만 교환을 하였습니다.

​

또 특히나 사이드미러 어셈블리로 교환을 해도 앵글이 안 맞으면

보정 작업을 해야 하죠

​

간혹 정비 공장에서 사고 차 수리 후 틀어진 화각을 맞추기 위해

저희 오토에이브이로 이관하여

캘리버레이션 보정 작업 의뢰도 하고 있답니다.

​

몰라서 물리적으로 맞추다 맞추다 ㅠ

찾아오시죠

​

마침 K7 2016에서는 화각이 잘 맞아 별도 추가 보정 작업 없이 출고가 되었습니다.

​
