순정 터치가 안되는 벤츠W213 E400, 카링킷 프로 터치 사용하기 by 에어터치&풀커버정전터치패널 / 서울 구로구 구로동

순정 터치가 안되는 벤츠 E클래스 W213에서 카링킷프로 터치 연동 솔루션 Air Touch I/F & 풀커버 정전식 터치패널 시공

​

카링킷프로는 AI BOX 라 하는 제품군중 한가지 모델로서 차량 순정 USB에 연결하여 안드로이드 기반의 각종 어플리케이션

(넷플릭스, 티빙,WAVVE,유튜브비디오 기타 등등 그리고 티맵, 카카오네비, 네이버지도 또 기타등등)을

차량 순정 스크린을 통해 구현 시켜주는 기기입니다.

​

간단히 차량 순정 USB슬롯에 연결만 해주면 기능이 구현되는지라 ,

별도의 비디오인터페이스와 셋탑내비게이션이 내부적인 CAN BUS 와이어링 없이, 비디오 (VLDS) 배선 연결도 필요가 없어 ,

근래 들어 지속적으로 수요가 증가 하는 추세 입니다.

​

일반적으로는 차량 USB슬롯에 카링킷프로를 연결후 차량 순정 터치스크린으로 간단히 조작을 하면 되는 일 이지만,

메르세데스 벤츠 NTG5.5 HU 기반의 순정터치가 지원안되는 차량 입장에서는 마우스나 리모콘으로 조작을 해야 하는 불편함이 있습니다.

​

망설임 없이 에어터치 솔루션 시공 For working 카링킷프로

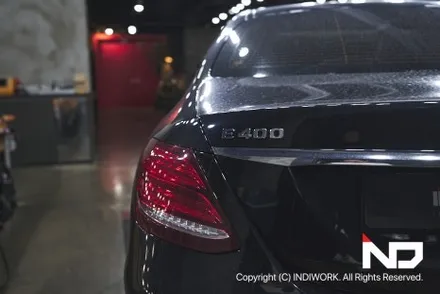

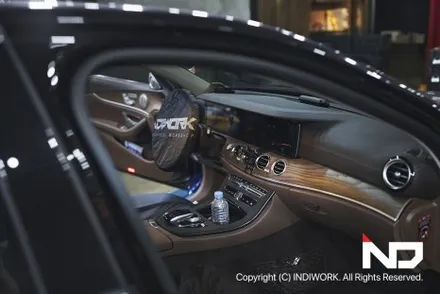

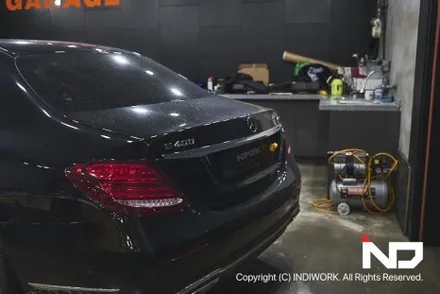

여기 인디웍 게러지에 입고하신 벤츠 W213 E400 오너분은 기존에 셋탑 안드로이드 내비게이션이 설치가 되있던

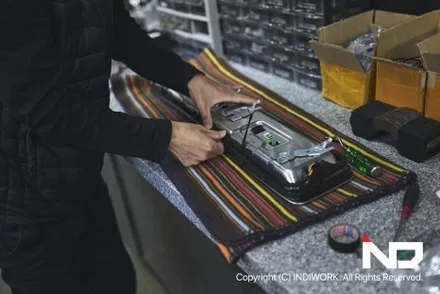

조건 이였지만, 기기는 탈거하여 시스템을 순정으로 복원 하기를 원하셨습니다. * 탈거비용 발생 *

셋탑 안드로이드 내비게이션 설치시 함께 설치 되었던 풀커버 정전식 터치 패널은 그대로 사용이 가능 한것을

확인 작업 후 그대로 사용하게 되었답니다.

이에 에어터치 인터페이스만 추가 하여 기존의 와이드 콕핏 전용 풀커버 정전식 터치패널과 연결 시공으로

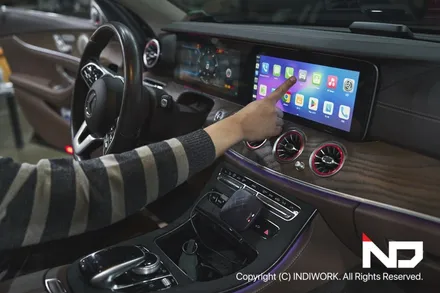

카링킷프로의 안드로이드 스크린이 터치로 조작이 가능해집니다 .

​

​

​

Let's get start to intallaion of Air touch I/F& Full cover Capacitive Touch Panel

사실은 기존에 시공 되있던 풀커버 정전식 터치패널에 에어터치 인터페이스만 연결 해주면 되는 부분이였지만,,,,,

기존 안드로이드 셋탑을 시공 했던 샵에서 풀커버 정전식 터치패널이 순정 앰비언트 위로 넘겨 시공을 해놓은 관계로.....

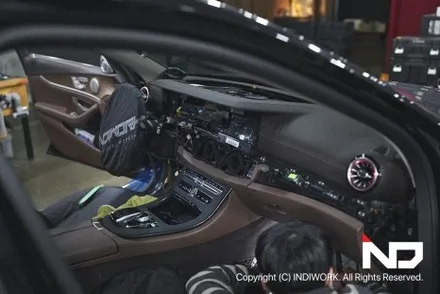

와이드콕핏을 탈거 , 순정 앰비언트 광량에 영향을 주지 않도록 재시공에 들어가게 되었습니다.

​

풀커버 정전식 터치 판넬은 소량 , 주문 생산 방식이기 때문에 상당히 고가입니다.

때문에 정전식 터치패널의 가장 데미지에 민감한 플랙시블 필름에 절대 조금 기스라도 생기면 사용 할 수 없습니다.

특히 ,순정 앰비언트 광량에 영향을 받지 않도록 앰비언트 안쪽으로 터치 필름을 빼내 시공하기 때문에 ,

필름이 구조물에 닿는 부분은 테사 테이프로 잘 감싸서 조심히 작업 해야 되는 부분이죠 .

​

에어터치 인터페이스는 12V 전원과 그라운드를 연결해주고 , 정전식 터치패널과 터치 케이블로 연결 해주면 됩니다.

설치되는 모든 배선은 흡음제 테이프로 모두 처리 하여 혹시라도 내부적으로 생길수 있는 소음에 선대응 합니다.

​

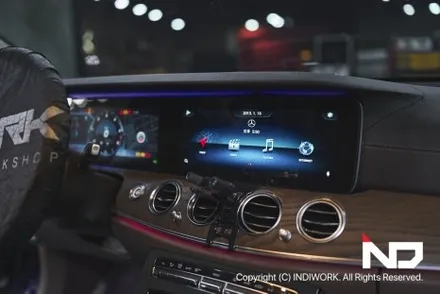

벤츠 NTG5.5 HU 과 연동 되는 순정 스크린은 비록 순정 터치가 안되는 점으로 인해 카링킷프로 조작을 위해

별도의 추가 비용을 지출해야 되는 단점이 있지만,

NTG5.5HU의 오너분들 입장에서는 큰 장점이 하나 있죠 .

​

" 카플레이 모드 에서 풀 스크린 지원"

​

​

​

네 , 그렇습니다. 순정터치가 지원되는 NTG6 에서는 풀 스크린이 지원되지 않습니다.

때문에 카링킷프로든 기타 AI BOX를 연결해도 NTG5.5 풀스크린에 비하면 반토막난 사이즈의 스크린으로 출력 된 답니다.

​

​

​

​

​

음성 밀림 없이 " 그리고 시원하게 풀스크린으로 안드로이드

​

2017년 벤츠 W213의 미러링 작업 , 내비게이션 작업, 안드로이드 셋탑을 진행 해오면서 가장 아쉬웠던 점 하면 ,

출력 음성을 불루투스나 , USB-AUX를 이용해서는 비디오와 오디오의 싱크를 절대 맞출수가 없다는 점이였는데요 ,

이는 NTG5.5 HU 자체에 AUX 채널이 없기 때문이였답니다.

​

AI BOX 제품군들은 순정 플랫폼 상에서 동작이 되는 시스템이다 보니, 출력되는 비디오 대비 오디오 밀림 현상이

거의 없다시피 합니다. 사실 이 부분이 제일 대박 인것 같아요.

​

인디웍 게러지에서는 카링킷프로 제품을 판매하지 않습니다.

에어터치 솔루션 시공을 원하시는 분들께서는 카링킷프로를 직접 구매해서 오시면 , 에어터치와 풀커버 정전식 터치패널을

시공해드립니다.

​

또한, NTG5.5 HU 기반의 차량 즉 ,

W213 , W222후기형 , C클래스 후기형 ( W205) , CLS (C257) , GLE ,GLS, GT

에 셋탑내비게이션이 이미 설치되있고 , 시공 되있던 터치패널이 인디웍에서 공급 했던 제품 이면 그대로 사용이 가능하답니다.

​

벤츠 W213 E300 에 카링킷프로와 터치로 연동 레퍼런스

​
