볼보 S80 후방 카메라 교체

안녕하세요~

서대문구 후방 카메라 장착점

네비죤입니다.

​

볼보 S80 차량 후방 카메라 고장으로 인해

교체 작업을 진행하였습니다.

​

볼보 차량에 장착된 후방 카메라는

정확한 표현으로 순정 후방 카메라가 아닙니다.

​

대신 셋업 박스에 들어가는 후방 카메라이기에

그냥 일반 카메라 작업이라고 할 수도 없죠.

​

그래서 작업 전에 후방 카메라 증상을 정확하게

확인을 하고 작업을 해야 합니다.

​

​

​

​

​

볼보 S80 차량에 후방 카메라 교체 작업을

진행하였습니다.

​

볼보 S80 차량은 연식에 따라서 후방 카메라

위치가 다릅니다.

​

좌측에 카메라가 설치가 되어 있으면 구형 셋업에

작업된 차량이고 2011년 이전 차량입니다.

​

2011년 이후 차량은 우측에 설치가 되어 있는데

카메라 작업 방식은 똑같다고 볼 수 있습니다.

​

당연히 PDI 작업이라 설치가 모두 같은 거라

생각하시면 큰 오해입니다.

​

똑같은 모델이라도 작업 방식이 모두 다르기에

확인하고 작업을 해야 두 번 일 안 합니다.

​

​

​

​

​

​

​

​

볼보 S80 팝업 디스플레이는 해상도가 그렇게

좋은 편은 아니지만 카메라 모델에 따라서

달라지는 것은 아닙니다.

​

대신 카메라에 따라서 노이즈가 생길 수가

있는데 몇 개의 제품을 가지고 테스트 후에

작업을 하였습니다.

​

​

​

​

​

​

​

일단 상태 확인을 하면 이렇게 화면이 먹통입니다.

​

제일 큰 문제는 후진을 넣었을 때 모니터에 반응이

전혀 없을 때 셋업 박스가 죽어버리면 이건 좀

골치가 아픕니다.

​

결국 셋업 박스 수리를 하던지 아니면

룸미러 모니터 작업으로 후방 작업을 해야 합니다.

​

그런데 지금처럼 후진 넣으면 화면 전환이 된다면

후방 카메라만 고장이 난 경우가 많습니다.

​

확률적으로 말이죠.

​

그래서 셋업 박스에 후방카메라를 먼저 연결해서

테스트를 해 보면 쉽게 알 수 있습니다.

​

​

​

​

​

​

​

​

고장 난 후방 카메라 모델은 MMI 후방 카메라

비싼 카메라가 장착되어 있습니다.

​

CCD 카메라가 장착된 것은 처음 보는 것 같은데

그래도 지금까지 사용을 했다면 대단한 거죠.

​

카메라 테스트는 끝났고 이젠 교체 진행만

하면 됩니다.

​

​

​

​

​

​

​

​

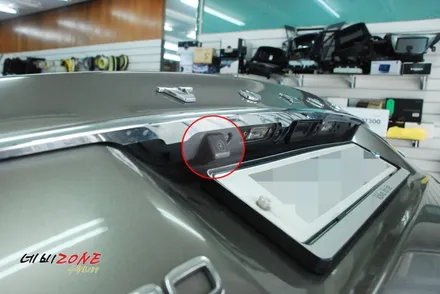

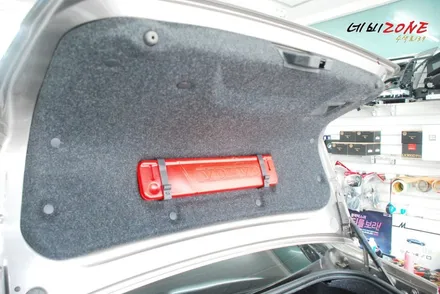

이젠 트렁크 커버 탈거 후 안쪽에서

가니시 탈거 후 카메라만 교체하면 쉽게 끝날

작업인데 카메라 배선도 문제가 있는 것 같아서

결국 모든 배선 철거 후 후방 배선을 다시

연결해 드렸습니다.

​

뒤에서 셋업 박스까지 후방 연결을 다시

설치를 하고 모든 작업은 끝이 납니다.

​

기존처럼 렌즈만 교체하는 작업이 될 수도

있지만 지금처럼 배선을 전체 교체하는 작업이

될 수도 있기에 차량 상태를 먼저 확인을 하고

작업을 하는 것이 편합니다.

​

​

​

​

​

​

​

​

이젠 후진을 넣으면 영상이 바로 나옵니다.

​

가이드라인은 지원을 하지 않는데 CCD 카메라는

라인이 안 나옵니다.

​

SCOMS 카메라는 라인이 지원은 되지만

어차피 볼보 차량의 카메라는 센터에 작업이

안되기 때문에 가이드라인은 필요 없습니다.

​

해상도보다는 모니터에 노이즈가 없으면

장착이 잘 된 상태입니다.

​

​

​

​

​

​

​

카메라 위치는 동일한 곳에 장착을 하였습니다.

​

볼보 차량 후방 카메라가 오래 사용을 할 수 없는

이유는 몇 가지 있는데 아무래도 시동 유지 상태에

전원 공급이 계속되고 있는 것이 문제가 아닐까?

생각합니다.

​

수입차 후방 카메라 구조가 그렇게 많이 되어 있죠.

​

이것을 후진 신호에 맞게 연결을 하면 좋기는

하지만 전원 보강 작업을 해야 하기에 어려움이

있을 수는 있습니다.

​

나중에 셋업 박스 고장이 나면 생각할 문제입니다.

​

​

​

​

​

​

​

​

모니터에 나오는 후방 영상을 계속 보셨을 때

줄무늬 형태의 영상이 나온다고 하면 카메라가

매칭이 안되는 것입니다.

​

이것은 배선을 새로 설치해도 마찬가지입니다.

​

엔진 노이즈가 셋업 박스에 타고 들어가면

후방 영상에 노이즈가 생기는데 이것은 셋업에

문제가 있기 때문에 카메라를 아무리 교체해도

소용이 없습니다.

​

모두 몇 번의 똑같은 작업을 해도 다릅니다.

​

결국 셋업 박스가 제일 메인이 될 수 있다는 것이죠.

​

​

​

​

​

​

​

볼보 S80 후방 카메라 교체 작업 관련 궁금하신

사항은 아래 댓글로 연락 주세요.

​
