안녕하세요 장테크입니다 .

여름이 다가오고 있어요 ㅠㅠ

썬팅예약 겁나 들어오는데 네비 매립이라는 숙제를

저한테 주셨습니다 .ㅠㅠ

​

찾아와주셔서 감사한 마음에

안 한다고 할 수 없으니 시간 빼서 작업을 진행했습니다.

​

스포티지 QL 네비 매립

시공 사진 전부 첨부해서 보여드립니다.

DIY 하시는 분들 참고해서 성공하시길 기원합니다.

​

​

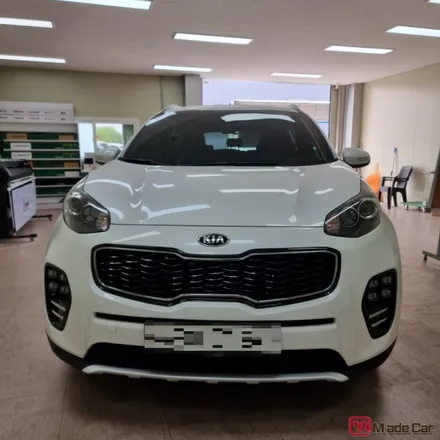

일단 차량이 입고가 됐고요

차주님께 3시간 정도 작업시간이 걸린다 말씀드리고

커피 한잔한 다음 진행했습니다.

​

​

현재 센터패시아 사진과 후방 쪽 사진입니다.

네비 옵션이 없는 차량이네요 ㅎㅎ.

후방카메라도 없어서 이왕 하신 김에

네비 매립을 하신다고 했어요

여기서 잠깐!

​

후방카메라가 없으시거나, 흐릿하게 보이거나

백화현상처럼 뿌옇게 변하신 분들 참고하세요 ~~

네비 매립만이 정답은 아닙니다. ^^

​

​

예약을 해주셨기 때문에 물건은 미리미리

준비해놨습니다. 네비 매립할 때 필요한 구성품!!

1. 네비게이션 ( EN-A80S 아틀란 맵)

2. 내비 마감재 (JY 커스텀)

3. 오디오 트립 컴퓨터 (N트립)

4. 후방카메라 (비즈카 후방카메라)

5. 각종 부속 ( GPS,DMB,SD카드연장케이블,AUX케이블,USB케이블)

이게 다 돈입니다 ㅋㅋㅋ

내비 매립이 비쌀 수밖에 없는 이유@

본론으로 돌아와서 작업을 진행해 보죠

​

​

일단 후방카메라 배선부터 깔아줍니다.

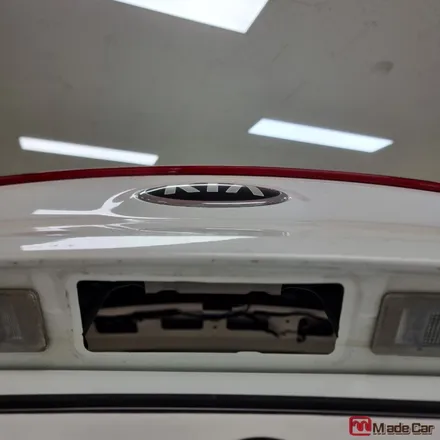

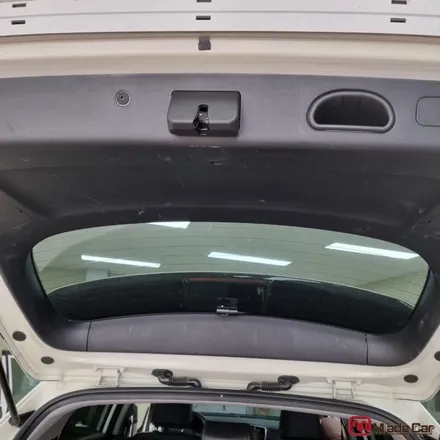

트렁크 마감재 전부 탈거 후 -> 후방카메라가 들어갈 손잡이 부분 탈거

​

​

​

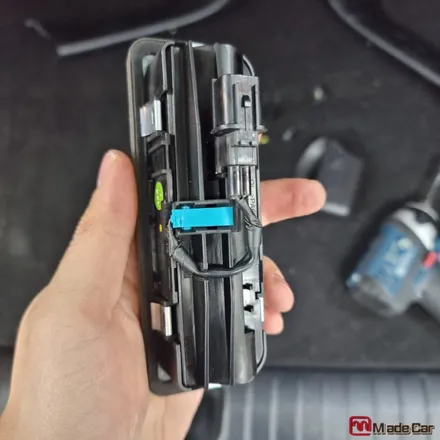

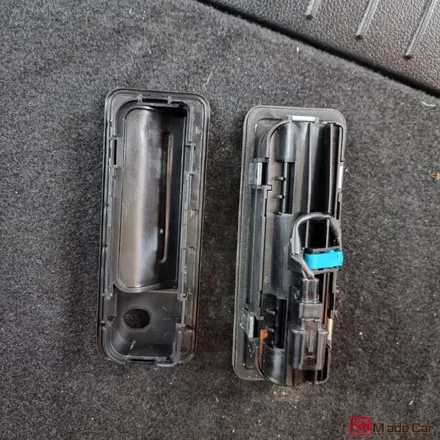

순정 손잡이 부분 탈거 후 JY 커스텀에서 나온

카메라 부착형 마감재로 바꿔줍니다.

순정에 있는 부속은 탈거하고 이식까지 기본적인 건 생략할게요 ㅎㅎ

카메라 위치까지 일단 잡아놓고 배선을 깔아보죠

​

​

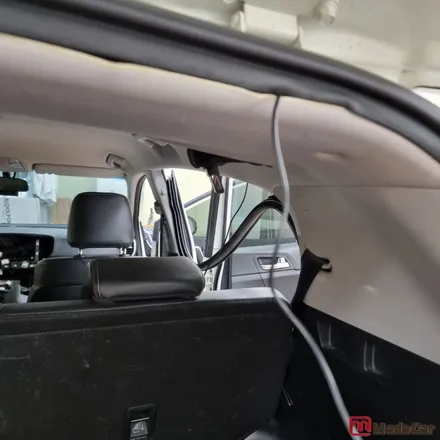

일단 메인 배선은 앞으로 쭉 빼주는데

여기서 디테일 순정 마감재에 끼워 넣는 방식이 아닌

천장 쪽으로 선을 빼줍니다.

그리고 후방카메라 배선 연결해 줘야 되는데

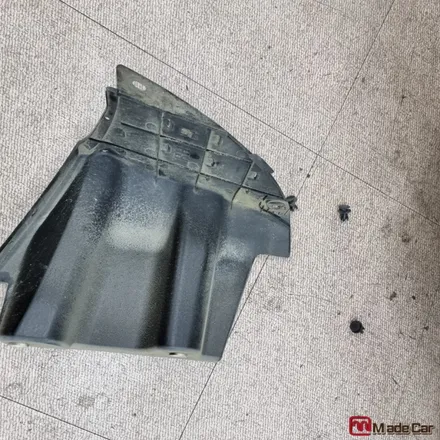

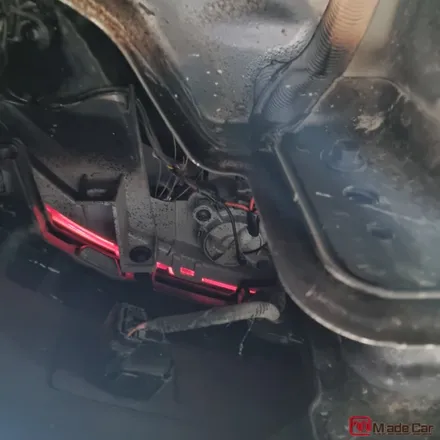

스포티지 QL 같은 경우 뒤 범퍼에 후진 등이 있어서

바닥을 기어야 됩니다 ㅋㅋㅋㅋ

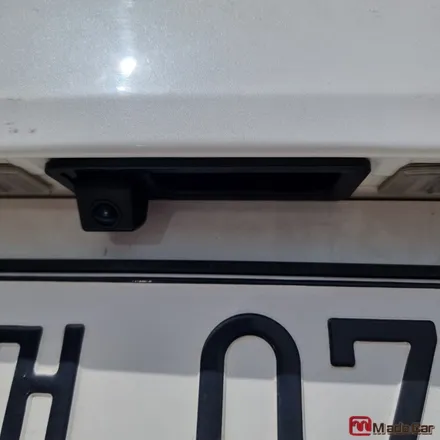

잘 묶어주고 카메라는 여기서 마감!

​

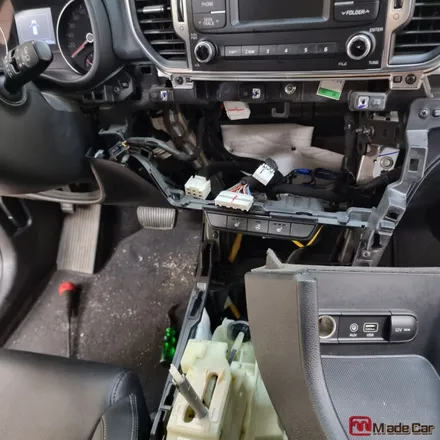

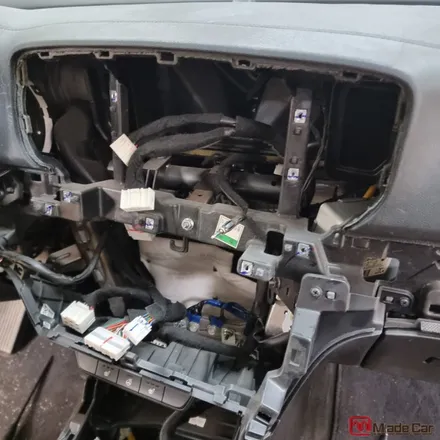

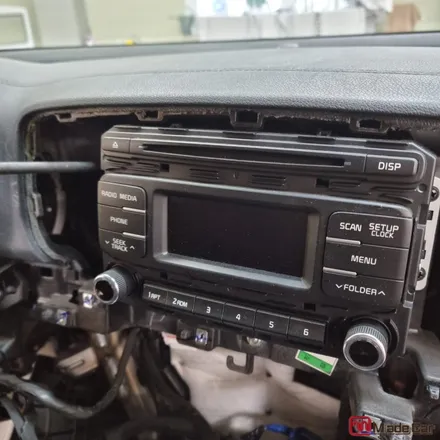

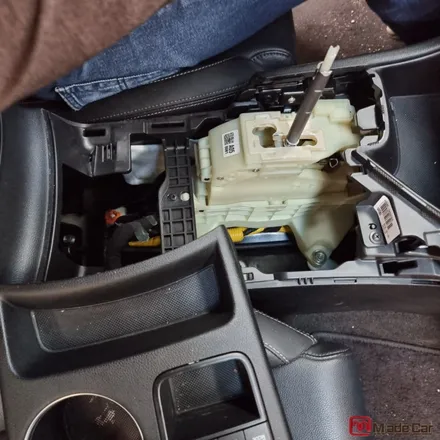

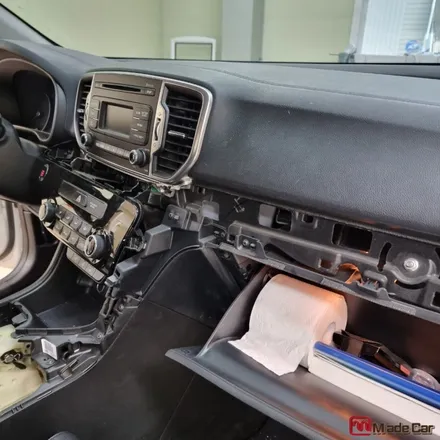

센터패시아에 있는 오디오, 공조기를 탈거해 줍니다.

여기가 DIY 하시다가 깨지는 경우가 생기는 구간인데

순서대로 탈거하면 절대 그럴 일 없습니다.

​

​

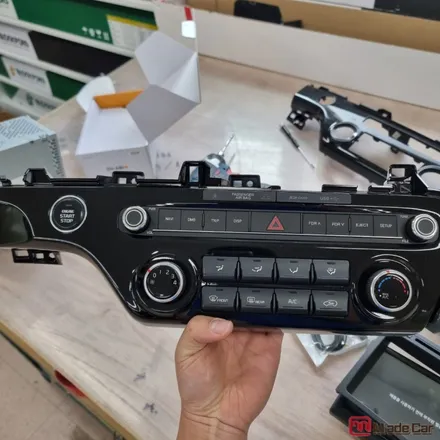

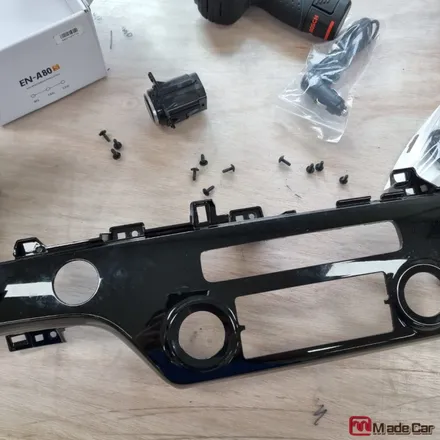

순정에서 때온 공조기 부속? 을 JY 마감재에

이식을 해주면 흔히 봤던 사제 내비 마감재로 변신하게 됩니다.

ㅋㅋㅋ

​

​

​

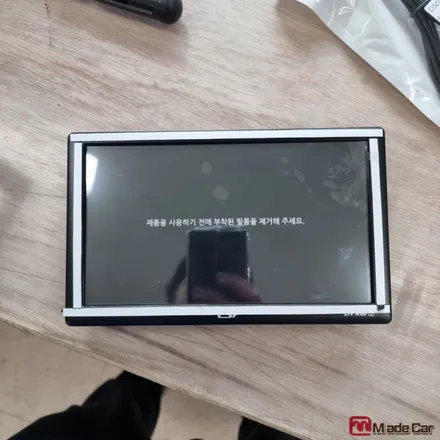

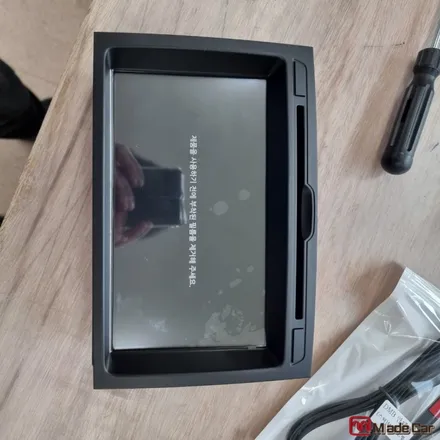

그리고 내비게이션을 단단하게 테이프로 고정하고

뒷부분은 철사와 볼트로 고정해 줍니다.

스포티지 QL 마감재는 딱 들어가게 돼있네요 ㅎㅎ

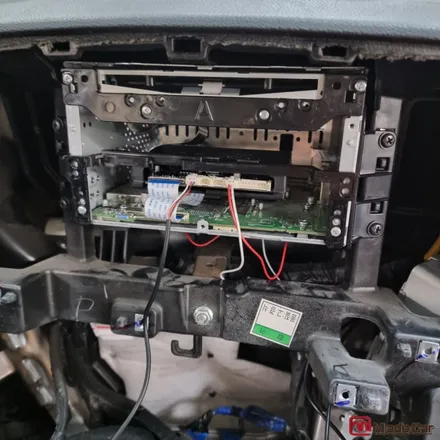

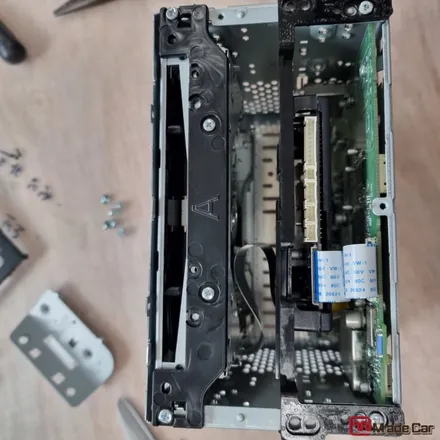

고정 후 오디오 뒷부분을 뜯어서 N 트립을 이식해 줍니다.

(이건 설명서 보고하세요 잘못하면 오디오 사망합니다 .)

​

​

이식이 끝난 제품들을 순서대로 다시 조립해 줍니다.

처음으로 오디오 조립하고 핸들 리모컨 배선을 따줍니다 .

째간이 배선 두개가 그 배선이에요 ㅎㅎ

​

​

​

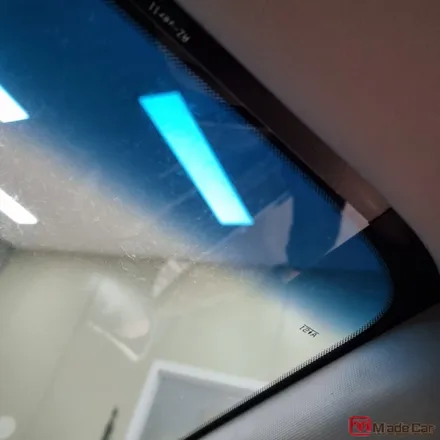

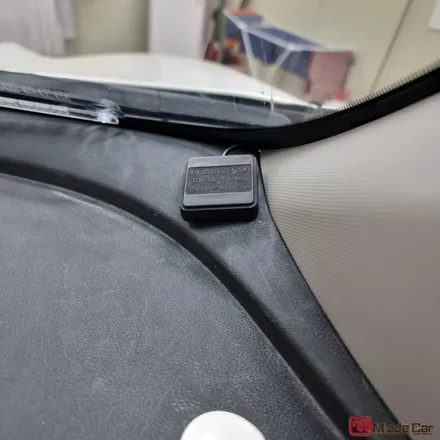

아참 그전에 GPS 와 DMB 안테나도 설치해 줍니다.

A 필러를 탈거하고 선 정리까지 완벽하게 해준 다음 다시 작업~

​

​

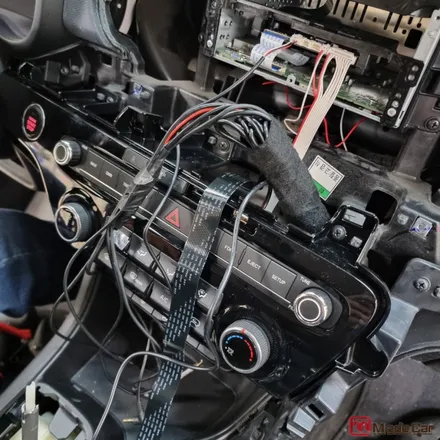

배선이 한 6개 정도 되는데 정리를 안 하고 넣으면

소리가 나겠죠?

그리고 나중에 뜯어보면 기분 더럽겠죠...

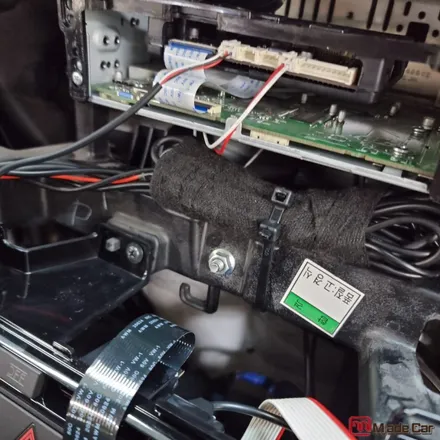

그래서 마감할 때 천천히 꼼꼼하게 진행해 줍니다.

케이블 타이와 흡음 테이프를 이용해서요 ㅎㅎ

​

​

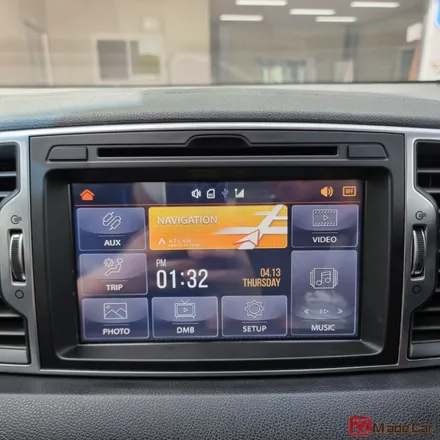

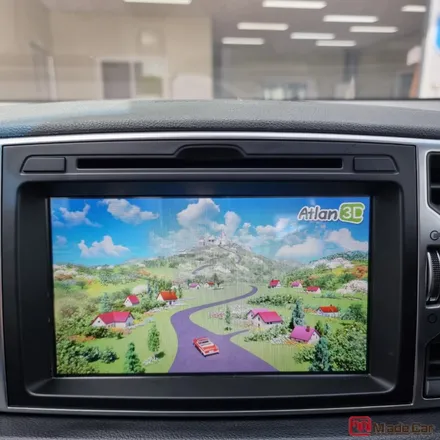

이제 순서대로 다 조립을 한 다음 내비 테스트 진행했습니다.

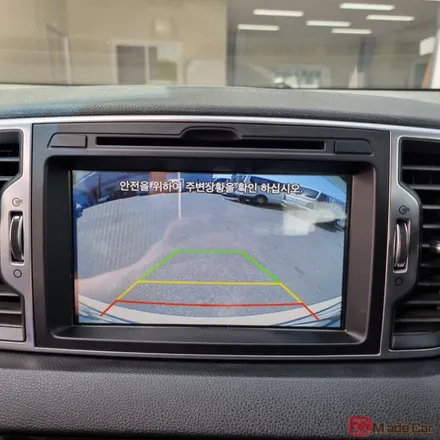

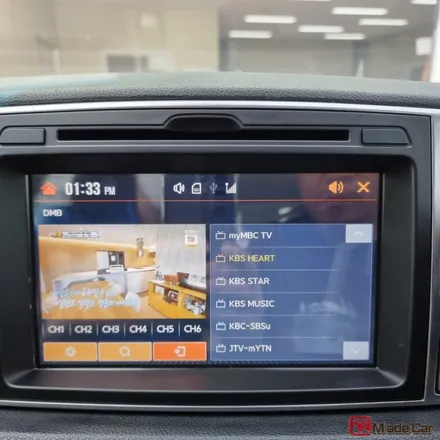

전원 잘 들어오고, DMB 수신 좋고, GPS 수신율 좋고, 후방카메라도

깔끔하게 들어온 걸 확인하고 출고를 했습니다.

이렇게 작업이 끝났는데

어떻게 생각하시나요? ㅋㅋㅋㅋㅋ 손이 많이 가죠?

솔직히 안 하고 싶은 작업이긴 하지만

고객님들이 원하는 작업이니 .. 해야죠 ㅎㅎ

​

믿고 맡겨주신 스포티지 QL 차주님 감사드리며

저는 이만 퇴근해 보겠습니다.

​
