혼다 어코드 후방카메라 교체

안녕하세요~

은평구 후방 카메라 장착점

네비죤입니다.

​

혼다 어코드 순정 후방 카메라가 불량입니다.

​

어코드 차량은 8세대 차량은 후방 카메라가

없습니다만 9세대 모델부터는 순정 후방 카메라가

있습니다.

​

보통 2013년 이후에서 17년까지 모델에

순정 후방이 장착이 되어 있는데 이것도 아이나비

순정 네비가 장착된 모델은 후방 입력이 또 다르게

나옵니다.

​

차량 연식보다는 현재 후방 영상이 어떻게

나오는지 확인 후 작업을 하는 것이 중요합니다.

​

만약 후진 넣고 라인과 감지기 기능만 살아 있다면

후방 카메라 불량일 확률이 높습니다.

​

그런데 이게 정식 센터에서 수리를 받으면

60만 원 넘게 수리비가 나오게 됩니다.

​

아무것도 모르시는 분들은 그냥 교체하시는 분들도

계시겠지만 이 방법보다는 개조 작업을 통해서

순정과 동일한 기능을 사용할 수가 있습니다.

​

결국 사제 후방 카메라로 교체 작업을 진행하면

더 저렴한 금액으로 해결이 됩니다.

​

​

​

​

​

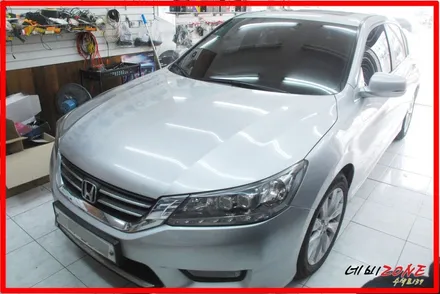

혼다 어코드 9세대 차량에 순정 후방 카메라

불량으로 교체 작업을 진행하였습니다.

​

어코드 9세대 차량은 아이나비 순정 네비가

장착된 모델도 있기 때문에 후방 불량인지

네비 셋업 박스가 문제인지 확인하시고 작업을

하는 것이 중요합니다.

​

이번 차량은 13년식 모델로 순정 후방이 먹통이

된 상태입니다.

​

센터에서 점검을 받고 오셨는데 비용이 많이 나와

사제 카메라로 작업을 하시려고 검색 후 오셨네요.

​

​

​

​

​

​

​

​

어코드 순정 모니터에 후방 화면 영상이 나와야

정상인데 후진을 넣으면 화면 전환은 되지만

영상이 전혀 나오지 않습니다.

​

후방 카메라는 소모성 제품이기에 당연히 고장이

날 수 있습니다.

​

한 번에 팍 나가는 경우도 있지만 보통 영상이

흐릿해지거나 나왔다 안 나왔다 하면서 전조증상이

있는 것이 일반적입니다.

​

​

​

​

​

​

​

​

상태 확인이 가장 중요합니다.

​

메인까지 열어서 확인을 할 수 없기에 증상을 보고

작업 결정을 해야 합니다.

​

하지만 이번에는 차주 분이 직접 센터에 가셔서

점검을 받고 오셨기 때문에 후방 카메라 불량인

것을 확인하셨다고 하네요.

​

그래도 혹시 모르기 때문에 증상 먼저 확인을

해 보았는데 다른 모든 기능 작동이 되고 있는데

영상만 안 나오고 있네요.

​

만약 후방 영상이 이런 증상과 동일하시다면

카메라 불량일 확률이 높겠습니다.

​

​

​

​

​

​

​

​

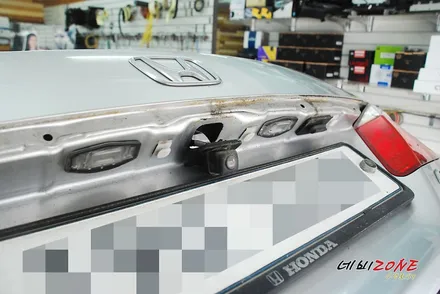

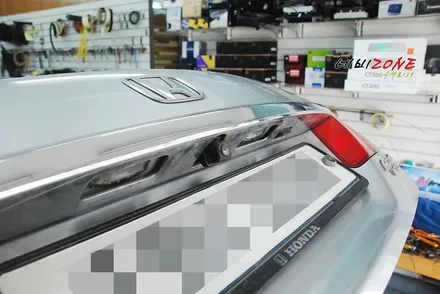

어코드 9세대 차량은 위에 크롬 가니시만

탈거를 하시면 쉽게 교체 작업을 할 수가 있습니다.

​

그렇다고 외부에서 바로 탈거하는 것이 아닌

안쪽에서부터 진행을 해야 합니다.

​

순정 후방 카메라 렌즈를 보니까 렌즈 주변에

흰 띠가 생겼네요.

​

다른 순정 카메라와 다르게 광각 렌즈 후방이라서

모양이 좀 다르게 생겼습니다.

​

일반 카메라로 개조 작업을 하시면 정말 힘들게

작업을 해야 할 것 같습니다.

​

외부에서 물이 들어올 수 있기 때문입니다.

​

​

​

​

​

​

​

​

구조를 보면 피스 체결로 된 것이 아니라 카메라

자체가 프레임 맞게 나온 제품이라서 이것을

막고 작업을 하는 것이 가장 중요할 것 같습니다.

​

카메라를 탈거하면 구멍이 뻥 뚫려 있게 됩니다.

​

결국 순정 브래킷을 그대로 이용해서 렌즈만

교체하는 방법으로 작업을 해야 합니다.

​

그것도 동일한 구조로 나오는 렌즈로 말이죠.

​

​

​

​

​

​

​

​

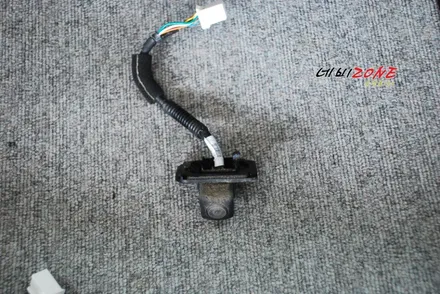

탈거한 어코드 순정 후방 카메라입니다.

​

이것을 카메라만 탈거 후 브래킷을 사용해서

작업을 하는 것입니다.

​

동일한 카메라만 있다면 당연히 쉽게 작업이

되기 때문에 작업 시간도 오래 걸리지 않습니다.

​

순정 후방 렌즈는 별 피스 두 개만 풀면 떨어집니다.

​

​

​

​

​

​

​

​

렌즈 교체 작업을 한 상태입니다.

​

이렇게 브래킷이 딱 맞게 연결이 되기 때문에

방수 걱정은 하지 않으셔도 됩니다.

​

카메라를 먼저 장착을 한 후에 가니시 체결을

하면 됩니다.

​

그리고 안쪽에서 고정 핀을 딱 걸려 있는지

확인을 해야 합니다.

​

이 고정 핀이 시간이 지나면 플라스틱이라서

쉽게 파손이 될 수 있습니다.

​

저 역시 파손이 되었죠.

그래서 다른 방법으로 걸리게 만들었습니다.

​

​

​

​

​

​

​

​

​

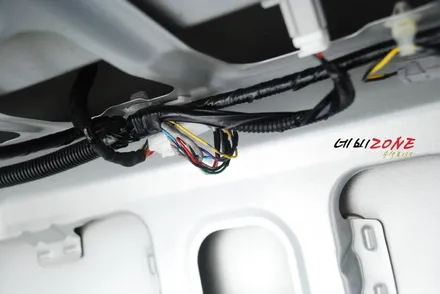

기존 순정 배선은 하나씩 확인만 할 뿐 모두 그대로

적용해서 작업을 합니다.

​

8핀 배열을 모두 알아야 작업이 가능합니다.

​

배열 모르고 일반 카메라로 작업을 하시면

메인에 문제가 발생이 될 수도 있습니다.

​

여기서 순정 전원이 8V 정도가 나오는데

다른 쪽에서는 7V까지 나오는 라인도 있어서

배열 모르시고 확인하려면 어렵습니다.

​

​

​

​

​

​

​

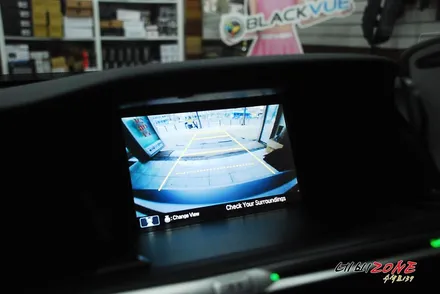

순정과 동일하게 세 가지 뷰 선택이 가능합니다.

​

지금 보시는 화면이 보통 사용하시는 화면이죠.

​

화면 선택은 오디오 메뉴 버튼을 누르시면

모드가 변경이 됩니다.

​

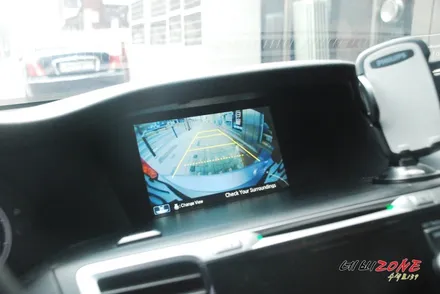

라인 걸치는 것을 보면 순정과 다를 게 없습니다.

​

​

​

​

​

​

​

기존 가이드라인도 그대로 적용이 됩니다.

​

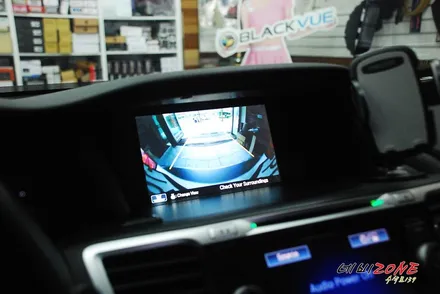

화면은 어라운드 뷰 가장 최대의 화각으로

볼 수 있게 되는데 처음 보시는 분들은 적응이

잘 안될 수 있습니다.

​

다소 아쉬운 점은 해상도가 약간 떨어지는 것인데

순정 모니터 화면 자체가 좋지 않은 것도 있지만

순정형 렌즈 역시 해상도가 좋은 편은 아닌 것

같습니다.

​

해상도가 좋지 않다는 것은 일반 사제 카메라와

비교했을 때의 얘기입니다.

​

기존 순정 화면과 비교하면 같은 해상도라고

생각하시면 됩니다.

​

​

​

​

​

​

​

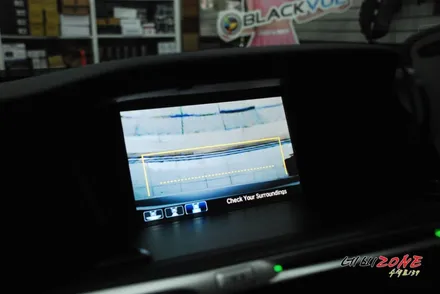

이런 기능이 필요할까? 생각도 하지만

범퍼 바로 아래 화면만 바로 볼 수 있네요.

​

화면을 확대해서 보여주기 때문에 해상도가

최악입니다.

​

보통 일반 화면으로 선택하시고 사용하시면

될 것 같습니다.

​

만약 사제 일반 카메라로 교체 작업을 하시면

이 기능은 살릴 수가 없습니다.

​

​

​

​

​

​

​

기존 순정 자리에 그대로 작업이 되며 순정과

완벽하게 호환이 되는 렌즈이기 때문에 배선

개조 및 문제 소지가 전혀 없습니다.

​

작업 시간도 아주 짧게 걸리며 기존 순정 브래킷으로

외부를 완벽하게 차단을 하기 때문에 방수 역시

걱정 없습니다.

​

어코드 8세대 차량은 일반 카메라와 사제 네비로

매립된 차량이 많습니다.

​

8세대 어코드 차량은 카메라 선택을 할 수 있지만

9세대 어코드 차량은 카메라 선택이 어려워

순정과 동일한 렌즈로 작업을 하시는 것이 좋습니다.

​

​

​

​

​

​

​

​

만약 아이나비 3D 네비가 장착된 차량에서

모니터가 꺼져 있는 상태 또는 네비 실행이

안 되는 경우는 순정 네비가 불량이 생긴 증상으로

이때는 후방 카메라 교체를 하시는 것보다는

일단 순정 네비 수리를 먼저 생각하셔야 합니다.

​

네비 전환을 하셔도 먹통인 경우가 이런 증상이며

소리는 잘 나오는 경우도 있습니다.

​

그래서 네비 전환을 했을 때 먹통 화면이 나오시면

카메라 불량보다는 셋업 네비 불량을 생각하셔야

하며 제품 AS를 먼저 받아야 확인이 됩니다.

​

​

​

​

​

​

​

혼다 어코드 9세대 (2013~2017) 차량에

순정 후방 카메라 불량에 관한 궁금하신 사항은

아래 댓글로 문의하세요.

​
