[F10] 520d 컴포트 시트 작업 (벨트 텐셔너 이식) / 고양, 일산, 김포, 파주

안녕하세요. 브랜든입니다.

오늘 작업은 오랜만에 컴포트 시트 작업입니다.

상태 좋은 F10 차량이었는데요.

시트 밑은.. 영 상태가 좋지 않았어요.. ㅋㅋㅋㅋ

​

​

오랜만에 F10 컴포트 시트 작업입니다.

휠도 예쁘고 차도 깨끗해서 예쁘게 잘 꾸며서 타시고 계셨어요.

사진은 없지만, 엠팩에 앞엔 F32 M4 범퍼까지 짜세 나오는 차 였어요. ^^

​

​

경남쪽에서 오셨는데, 상당히 관리를 깨끗하게 하셨더라구요.

아무래도 워낙 좀 깔끔하신 성격이신것 같더라구요.

​

​

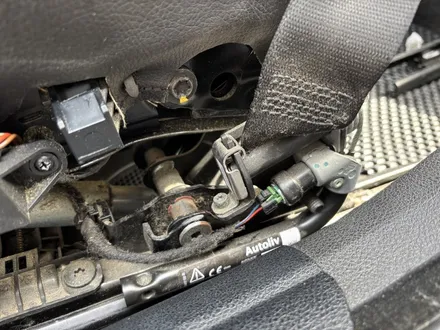

왜인지.. 일반 시트에는 요 벨트 텐셔너가 붙어 있습니다.

-_-;; 매우 귀챃게도, 교체할 7시리즈 컴포트 시트엔 이녀석이 없습니다.

물론 코딩으로 삭제 하면 그만이긴 합니다.

그래도 있는 기능인데 삭제 하는건 좀 그래서 이것도 살려줄껍니다.

​

​

그러나 역시 시트 밑은... 더럽더라구요. ㅠㅠ

시트는 내린 김에 깨끗하게 청소 해 주도록 합시다.

청소기 돌리고, 직쿨 습식 청소기를 돌려서 깨끗하게 정리해 줍시다.

​

​

조수석도 역시 깨끗하게 잘 청소해 주고, 깨끗하게 정리 까지 해 주면 됩니다.

​

​

시트에서 살릴 배선을 뽑애내도록 합시다.

왼쪽에 있는 파랑색과 빨강색 배선 위치를 보시면 8개 핀이 모두 있는 반면, 컴포트시트는 5,6 번째 배선이 비어 있는걸 볼수 있습니다.

​

​

시트에서 배선을 빼내 줍시다. 원래 자리 잘 기억해 두고, 배선 연결을 잘 해 주시면 됩니다.

​

​

떼어낸 배선은 잘 테이핑 해 주도록 합시다.

시트 밑이라서 잡소리나면 진짜 신경 쓰이는 곳이죠.

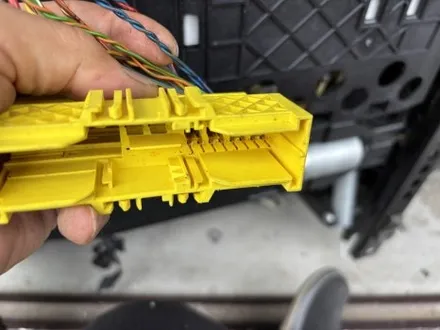

시트 커넥터쪽엔 파랑색 마개로 막혀 있습니다.

이거 빼내는게 조금 귀찮긴 합니다만, 집중해서 잘 빼내도록 합시다.

​

​

이렇게 핀 자리에 꽃아 줍시다. 커넥터 쪽에 아까 없던 핀이 생겼습니다.

​

​

차체쪽 배선에서 보시면 요 두가닥입니다.

요 두가닥이 연결 되야 하는 위치에 있으니까, 잘 확인해 가면서 작업 하시면 됩니다.

그나마 다행인건 벨트 텐셔너가 운전석 쪽에만 있으니 조수석 까진 하실 필요 없습니다. :)

​

​

운전석 배선은 1번핀에 전원 (휴즈박스) 을 연결 시켜 주시면 됩니다. 간단하죠?

​

​

조수석은 CAN 신호선 두가닥과 1번핀에 전원선 (휴즈박스)에 연결만 해주면 됩니다.

​

​

그리고 조립은 분해의 역순입니다.

멀리서 오신 고객님께 감사합니다. :)
