안녕하세요. 브랜든입니다.

오늘은 도요타 86 작업입니다.

하치로쿠.. 제 나이쯤 또래 분들이시라면 누구나 다 아실 이니셜 D.

AE86 의 후속 모델인 86입니다.

​

​

아주 새빨간 색의 적당한 튠. 과하지 않은 바디킷. 가벼운 휠.

진짜로 튜닝을 너무 예쁘게 하신 86 입니다.

​

​

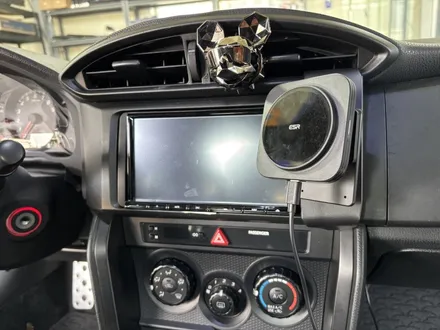

이 헤드유닛이 순정인지 뭔지 알순 없지만, 런즈 인가? 하여튼 순정은 아니고 올인원 데크입니다.

아마도.. 고장이 났다고 들었던거 같은데 여튼 오늘 이녀석은 탈거 예정입니다.

​

​

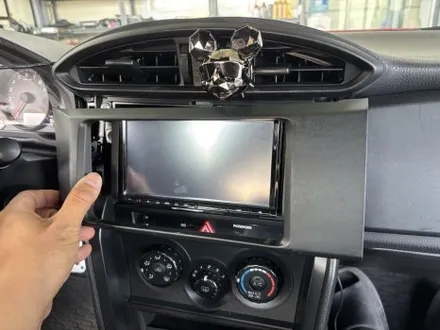

커버는 핀 타입이라서 그냥 헤라 넣고 제끼면 빠집니다.

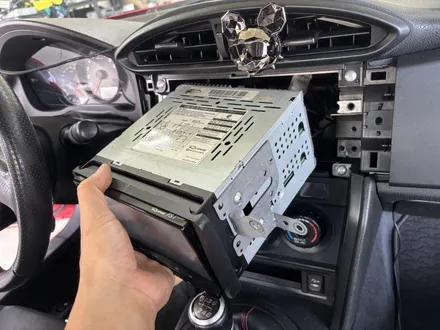

헤드유닛은 총 4개의 나사로 되어 있고요. 나사만 풀면 헤드유닛은 쉽게 빠집니다.

​

​

런즈 FS1 이라고 쓰여 있네요. 상태가 썩 좋아 보이진 않습니다.

​

​

순정배선에서.. 흠.. 커넥터로 연결한게 아니고 배선을 다 따서 연결 되어 있는걸로 봐선 순정으로 출고된 제품은 아닌것 같습니다.

예전에 폭스바겐 차들이 이렇게 순정은 아닌 헤드유닛을 장착해서 순정으로 출고 했던적이 있었는데.

이건 그런 방식은 아닌거 같습니다.

​

​

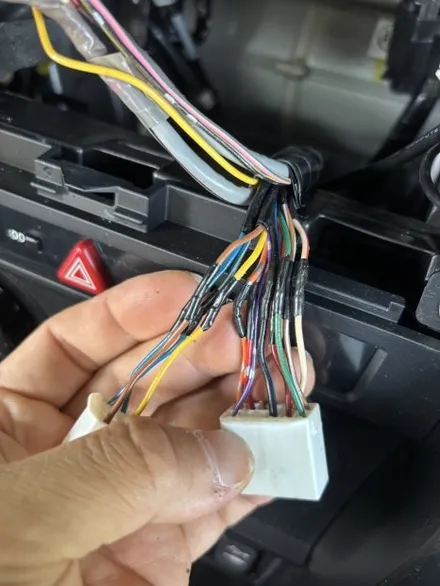

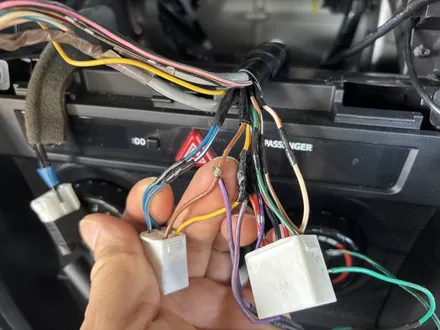

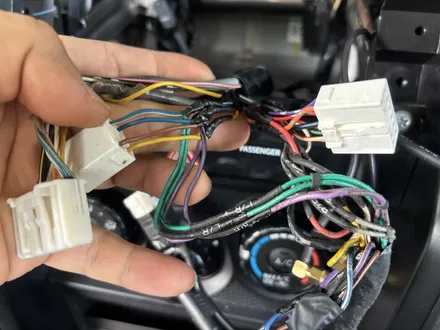

하아... 이거 순정으로 다시 원복 합시다. ㅠㅠ 휴.. 배선 전부 다 까서 원상 복구 했습니다.

이거 왜 이렇게 작업 하는지 아시는 분?

​

​

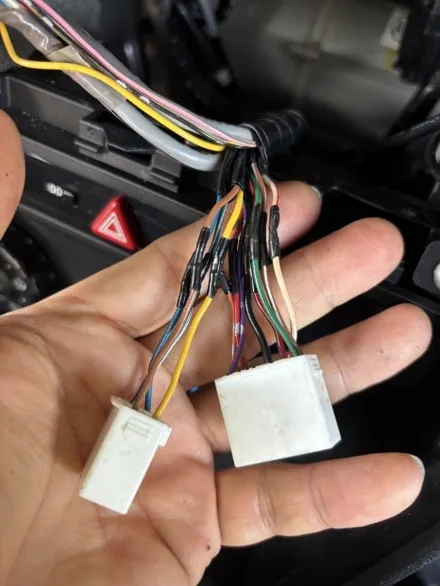

일일이 배선 제거해 주고 절연테이프로 다 테이핑 해 줍시다.

그리고 테사 테이프로 테이핑 해서 배선을 깔끔하게 정리 해 주면 순정이랑 다를바 없죠?

​

​

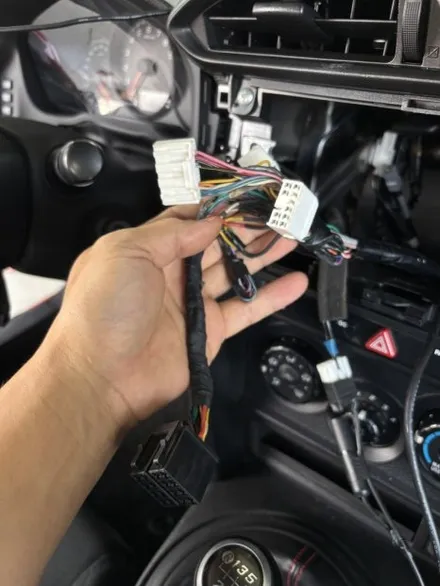

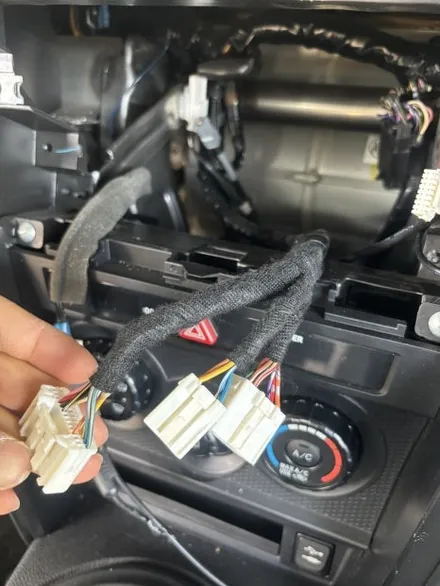

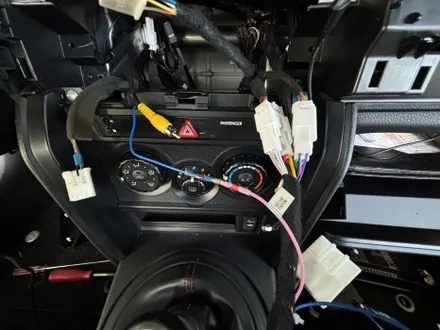

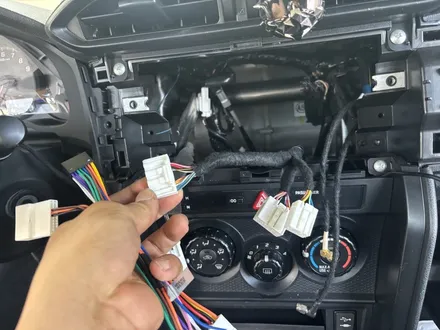

안드로이드 기기에 연결하는 변환 커넥터를 연결해 주면 됩니다.

총 3개 연결하면 됩니다.

​

​

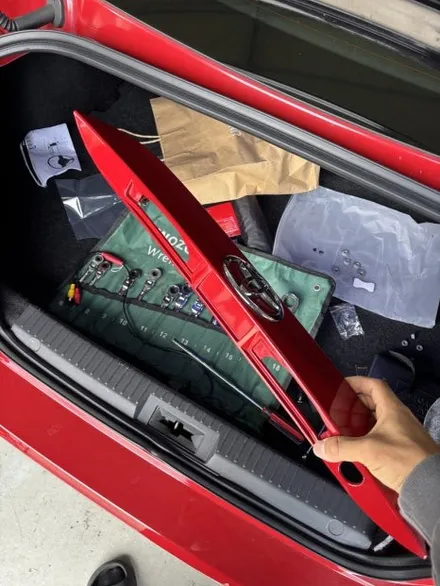

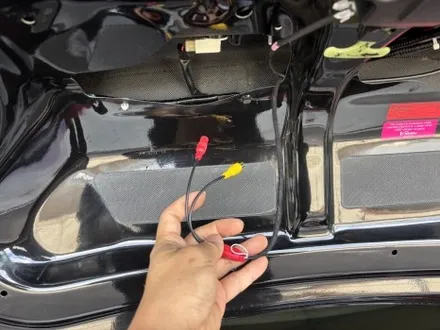

후방 카메라 장착은 뒷쪽에 있는 가니쉬에 구멍 살짝 뚫어서 장착해 주면 됩니다.

가니쉬는 트렁크 안쪽에서 나사 4개만 풀면 쉽게 떼어낼수 있습니다.

후방카메라 배선을 넣을 구멍도 친절하게 뚫려 있어서, 배선 넣긴 매우 쉬운 편입니다.

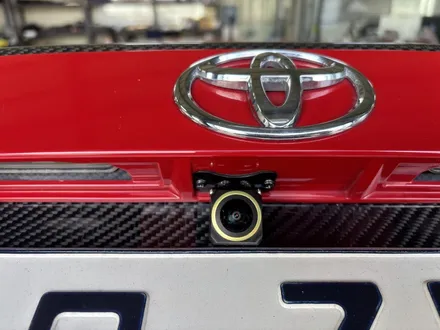

카메라는 차주님이 한쪽으로 붙여서 장착하시길 원하셔서 한쪽으로 달아드렸습니다.

​

​

트렁크 배선은 카본트렁크여서 그런가.. 내장제가 없어서 오히려 작업은 좀 수월했어요.

이게 순정도 내장제가 없는건가? 여튼 운전석 하단을 따라서 앞으로 보내줍시다.

​

사실 블랙박스 후방카메라 배선 때문에 상단으로 보내려고 했는데,

B필러 안전벨트 뭉치 구조 때문에 배선 하는게 쉽지 않아서 하단으로 보내는 것이 쉬웠습니다.

​

​

후방카메라 배선을 잘 연결해 줍시다.

끌고온 배선에 파랑색 배선은 안드로이드 배선에 후방카메라 전원선으로 연결해 줬습니다.

​

하지만... 나중에 다시 연결 해야 했습니다..

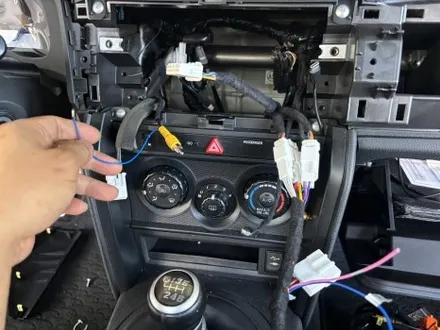

이차는 CAN 통신이 없는 차량이라서, 후진 변환 신호를 후진 라이트 배선에 연결해 줘야 합니다.

그냥 이대로 연결하면, 작동을 안해요. ㅠㅠ

​

​

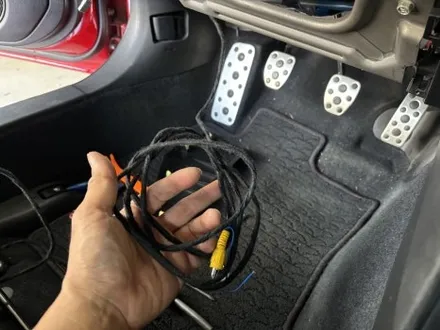

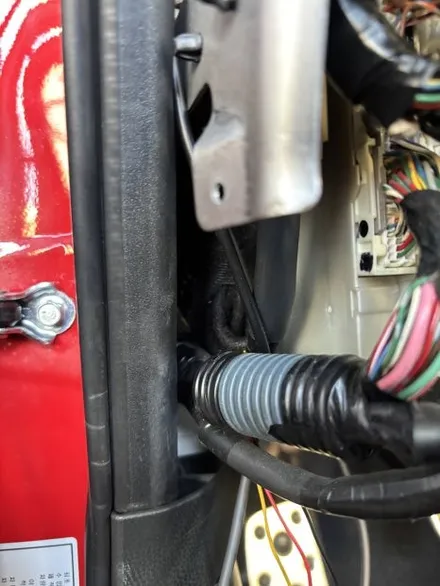

앞으로 후방카메라 배선을 가져와야 하니까 블랙박스 후방 카메라 배선도 같이 넘겨 줍시다.

밑으로 와서 위로 올라오게 배선을 설치 해서 혹시나 조금 짧지 않을까 했는데.

역시 차가 작으니 배선이 많이 남더라구요. ㅋㅋㅋㅋㅋ

밑으로 내려갔다가 다시 올라왔는데도 많이 남습니다.

​

​

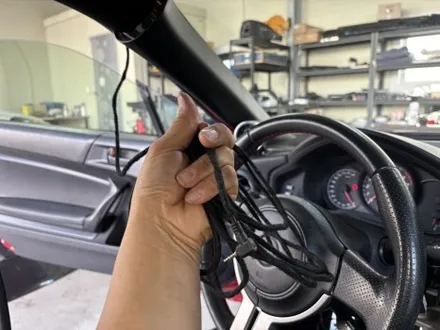

순정 배선 라인을 따라서 정리 해주고, A필러 커버를 다시 잘 끼워 줍시다.

순정 배선라인이 별로 없어서, 그나마 다행으로 잘 고정 하고도 여유롭게 고정이 가능합니다.

​

​

블랙박스 배선 남은건 잘 정리해서 요기 뒷쪽에 잘 넣고 고정해 줍시다.

그럼 이렇게 블랙 박스 배선이 딱 나옵니다. 물론, 맞춰서 정리 한겁니다. ㅎㅎㅎ

​

​

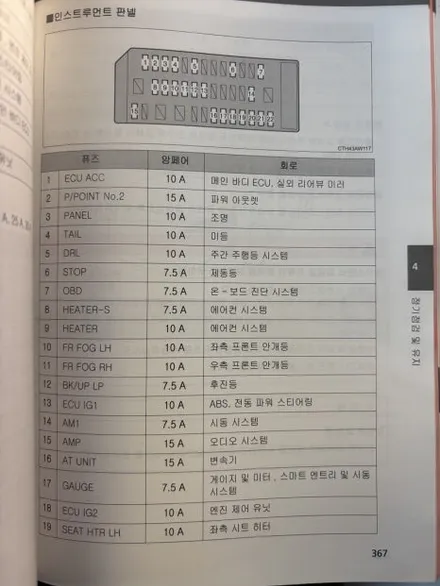

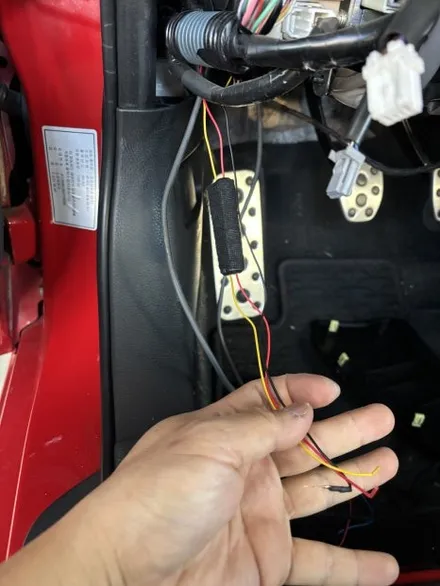

ACC 전원 (빨강색)은 휴즈박스 2번 - 파워 아웃렛 (15A)

B+ 전원 (노랑색)은 휴즈박스 15번 - 오디오 시스템 (15A)

에 연결해 주시면 됩니다.

​

​

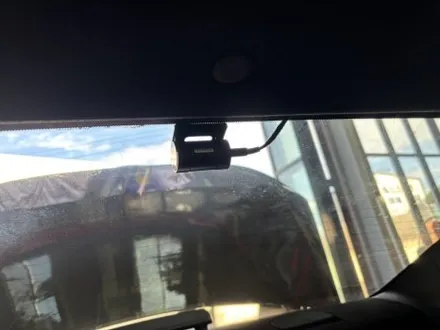

최근에 많이 장착하는 파인뷰 X550 제품입니다.

디스플레이가 없는 대신, wifi 가 기본으로 장착되어 있어서 핸드폰과 연동이 됩니다.

오히려 디스플레이가 없이 핸드폰으로 볼수 있어서 젊으신 분들은 많이들 하시더라구요.

​

​

순정 커버에 달려 있는 핀들을 다 옮겨 주세요.

이 핀 옮기지 않으면, 제대로 잘 고정이 안되니까 전부 옮겨 주세요.

​

​

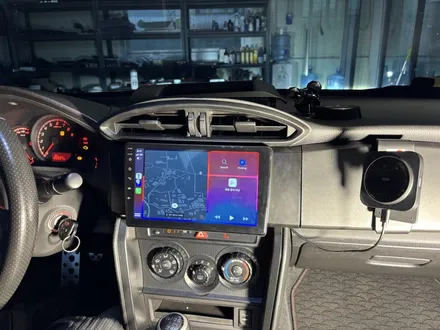

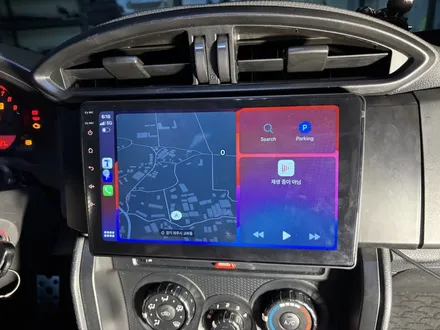

장착 완료 되었습니다. 안쪽에 공간이 좀 넓은 편이라 배선 정리가 꽤 간단합니다.

다만, 공간이 많은 만큼 배선이 놀 공간도 많다는 뜻이니까, 배선을 잘 고정해서 잡소리가 나지 않도록 해 주세요.

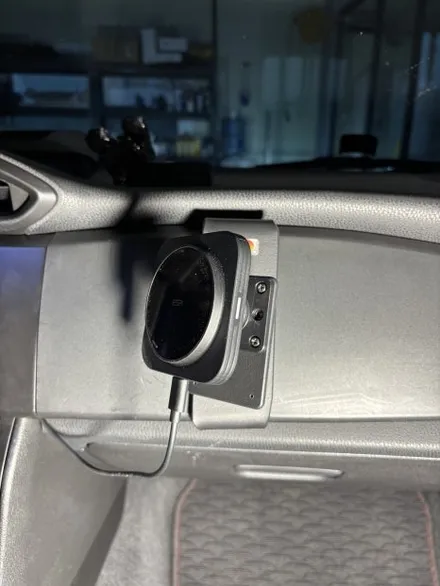

브로딧 거치대는 장착이 불가능해서, 오른쪽으로 옮겨 봤는데, 위치가 잘 맞지는 않지만 그래도 고정은 가능할 정도.

C타입 커넥터도 배선 정리 하면서 안쪽으로 넣어서 정리 해 줬습니다.

​

​

꽤 깔끔하게 정리가 잘 되었죠? :)

제품 자체도 꽤 일체감 있고, 괜찮더라구요.

무엇보다 그전에 달려 있던 헤드유닛보다 조금 가벼워서 경량화? ㅋㅋㅋㅋㅋㅋㅋㅋㅋ

(경량화 +10) 되었습니다. ㅋㅋㅋㅋㅋㅋㅋ
