[공지] 에이피모빌리티 맥스프로 3D 어라운드뷰 기능및 설정 설명

1. 맥스프로 기능및 설정 요약

​

#맥스프로 범용

맥스프로 일체형

Ui가 조금 다르지만 모두 공통된 메뉴적용

​

- 신형 화면UI 탑재

- 1080P Full hd 카메라 장착

- 순정 P.A.S(핸들조향) 연동

- 순정 P.D.C(순정센서) 연동

- 자동차 도어 개폐 연동(차종별 상이)

​

- 순정모니터 고화질 #HDMI 연동

- #순정모니터 터치 연동

- 카메라 화각 사용자 임의변경 가능

​

- 간단한 공차보정

- 조작이 간편한 조그 다이얼 동작

- 4채널 #상시녹화 가능(보조배터리연동)

- #USB 3.0 128G 지원가능

- 다양한 3D 자동차 이미지 제공

​

​

- 목차

​

0. 조그다이얼 셋팅방법

1. CVBS 동시보기 글자 삭제

2. 1280*720 가로 뷰, 스탠다드 뷰, 일반 뷰 선택

3. 1920*720 세로뷰, 와이드뷰 선택

4. 녹화설정 - #주차녹화 포함

5. 맥스프로 설정메뉴 정보

6. 비밀번호 1032

7. 개발자옵션 Com 스위치

8. 개발자옵션 커맨더 레터링 COM-1 03

9. 개발자 옵션 커맨더 레터링 COM O9

10. 전체화면 조절 - 카메라 시야각 수정

11. 어라운드뷰 출력설정 - 모니터에 맞는 영상출력

12. 360도 공차보정

13. 버전정보

​

​

​

0.

조그다이얼 설정방법

​

​

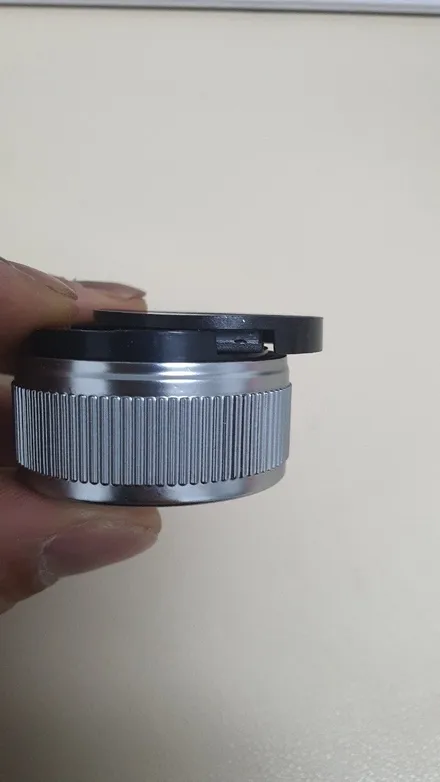

(1) 건전지 커버 분리

(측면에 단면보시고 분리)

​

(2) 커터 칼 날로 배터리 분리

​

(3) 다이얼을 누른상태에서 건전지 삽입

​

(4) 삽입 후 4초간 누른상태 유지 후 해제

​

(5) 동작확인 A

- 다이얼을 누르거나 돌려서 동작체크

​

​

(6) 동작확인 B

​

- 한 번 누르면 영상이 켜짐

- CVBS, AHD RAC 단자의 DVD트리거(어라운드뷰 출력전원) 전원이 나옴

- 녹색 LED가 점멸됨

​

- 3초 이상 누르면 영상이 꺼짐

- CVBS, AHD RAC 단자의 DVD트리거(어라운드뷰 출력전원) 전원이 꺼짐

- 녹색 LED가 소멸됨

​

​

최초에

3D 어라운드뷰의 모든 동작테스트는

조그 다이얼로 진행해주세요^^

​

​

후진 기어로

테스트하시는건 자제해주세요,,

​

***

#맥스프로 3d 어라운드뷰는

조그 다이얼과 호환하는 송수신 안테나가 있어야 셋팅이 가능하니

주의해주세요,,,

​

​

​

​

1.

CVBS 동시보기 글자 삭제

- 해당 영상은 HDMI 출력하는 모니터 기준으로 설명드립니다

- 다른 영상출력은 아래 12번 영상을 참조해주세요,,,

​

작업순서

- 설정

- 시스템

- #CVBS 듀얼 디스플레이

- 삭제

- 재 부팅

​

​

2.

1280*720 가로 뷰, 스탠다드 뷰, 일반 뷰 선택

​

8인치등 일반 모니터 사용시

가로뷰를 스탠다드뷰로 변경하는 기능.

​

동작방법

​

- 설정

- 시스템

- 인스톨 설정

- 1032

- 화면 레이아웃

- #1280*720 선택

- 재 부팅.

​

​

​

3.

1920*720 세로뷰, 와이드뷰 선택

일반 뷰, 스탠다드 뷰를

세로 뷰, 와이드 뷰 로 변경하는 기능.

​

동작방법

​

- 설정

- 시스템

- 인스톨 설정

- 1032

- 화면 레이아웃

- #1920*720 선택

- 재 부팅.

​

​

4.

녹화설정 - 주자녹화 포함

#주차녹화는

별도의 #보조배터리 설치하여야 사용이 가능합니다

꼭 설치해주셔야합니다.

​

​

​

​

​

​

5.

맥스프로 설정메뉴 정보

다양한 설정과 기능들을 볼 수 있습니다

​

​

​

6.

비밀번호 1032

#비밀번호는 인스톨러 전용입니다

일반고객은 비밀번호를 알았다고 하더라고

사용을 금하여주세요,,,

​

세부내용 변경시

어라운드뷰 기본 동작이 변경되거나 모니터에서 영상이 안 보이는 상황이 발생합니다

해당 내용으로 장착점을 방문하시면 소정의 인스톨비용이 발생할 수 있습니다

​

​

​

7.

맥스프로 개발자옵션 Com 스위치

​

맥스프로 제품의 기능을 한 눈에 볼 수 있으며

동작여부를 체크 할 수 있습니다

​

맥스프로 전용제품(잭바이잭방식)만 적용되니 참조하세요^^

​

장착자 또는 내용을 숙지하지 않으신 분들은 사용을 금합니다

제품에 치명적인 문제가 발생하여 제품 사용을 못 할 수 있습니다

깊이 주의해주세요

​

​

8.

#개발자옵션 커맨더 레터링 COM-1 03

CAN통신을 통해서

자동차에서 맥스프로로 전달되는 CAN 정보를 확인 할 수 있는 기능

​

#핸들조향, #기어변속, #PAS, #PDC, #시간&날짜, 비상등 동작드

맥스프로 본연의 기능들을 CAN정보로 확인 가능.

​

맥스프로 전용제품(잭바이잭방식)만 적용되니 참조하세요^^

​

장착자 또는 내용을 숙지하지 않으신 분들은 사용을 금합니다

제품에 치명적인 문제가 발생하여 제품 사용을 못 할 수 있습니다

깊이 주의해주세요

​

​

9.

개발자 옵션 커맨더 레터링 COM O9

​

COM-1 03가 같은 기능입니다

차종과 제품에따라 선택할 수 있습니다

​

​

​

10.

#전체화면 조절 - 카메라 시야각 수정

​

실제 어라운드뷰 카메라가 바라보는 시야각을 조절하는 기능

​

범퍼가 많이 보이거나, 범퍼가 안보일때

해당 기능에서 분홍색 카메라 시야를 조절할 수 있습니다

​

어라운드뷰 완성도에 많은 영향을 줄 수 있으니 꼭 해보세요,,,

​

​

​

11.

어라운드뷰 출력설정 - 사용하는 모니터에 맞게 설정하는 방법

사용할 모니터에 맞는 영상출력 방법입니다

​

내용을 모르시고 설정하시면

영상을 볼 수 가 없으니 꼭 숙지하시고 조정해주세요,,

​

참고로 #HDMI 1280*720은 변경하시면 안됩니다(일부 차종 제외)

​

​

​

12.

3D #공차보정 방법

360도 3D 영상을 만들어주는 공차보정 방법

​

#offset 값은 공차보정 4개의 뷰를 보면서 공차보정판을 잘 맞추고 설정하면 됩니다

전문가가 아니라면 해당 영상은 참조만 해주세요,,

​

누구나 다 하는거면 좋겠지만 생각보다 어려운 공식이 있습니다

​

​

​

13.

맥스프로 버전정보

맥스프로 버전정보

​

차종별 제품별

버전정보가 다릅니다

​

버전정보는 해당제품에 맞는 프로그램이 들어가 있으며

버전정보에 따라 제품문제시 다른 버전을 업데이트 할 수 있습니다

​

임의로 버전을 변경하면 심각한 문제와 함께 제품을 못 사용할 수 있으니

참조사항으로 알고 계시면됩니다

​

​

위 내용들은

전문가및 인스톨러를 위해 공유하는 정보입니다

​

​
