반갑습니다 ~~!! ㅎㅎ

오빠차 오랜만에 인사드립니다 ㅎㅎ 블로그 포스팅을 자주 해야지 하고 마음은 먹는데 이게이게 생각처럼 잘 되지가 않네요 ㅠㅠ

오늘부터 또 짬짬히 포스팅을 하리라 마음을 먹어봅니다 ㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎ

사진만 많이 찍어놓고 못올린 작업기가 아주 많은데요 ㅠㅠ

정신차리고 ㅎㅎ 부지런히 포스팅 해보도록 하겠습니다 ㅎㅎ

​

오늘 소개해드릴 작업은요 ~ ㅎㅎ

렉스턴 스포츠 입니다.

순정 9인치 AV옵션에 순정 어라운드뷰 까지 들어가있는 차량인데요 ㅎㅎ

우선은 지금 렉스턴 스포츠의 어라운드뷰 전방카메라도 고장이 났고 안드로이드 올인원으로 교체시 순정어라운드뷰를 올인원에 쉽게 연동시킬수있다면 참 좋은데 이거이거 순정어라운드뷰가 모듈에서 순정 내비게이션으로 RGB로 신호를 보내기때문에...ㅎㅎ

그냥은 올인원에 구현시키기가 어렵습니다.

​

고객님과 상담후에 그냥 올인원 전용 어라운드뷰로 교체하기로 결정하고 필요한 부품들 정리해서 알리직구 링크 보내드렸는데요 ^^

고객님께서 13인치 두두7 + 전용 어라운드뷰 설치를 원하셔서 링크 잘 정리하여 보내드렸습니다 ㅎㅎ

드디어 제품을 받으신후에 예약해주시고 방문해 주셨습니다 감사합니다^^

​

두두7(DUDU7)은 MEKEDE NAVIFLY에서 나오는 7870 칩셋의 기기로 두두os라는 아주 설정이 세분화 되어있고 잘만 사용하면 아주 편리한 os탑재된 안드로이드 올인원 입니다.

사진으로 보실까요?ㅎㅎ

13인치 두두7 안드로이드 올인원과 어라운드뷰 장착을 위해 찾아와주신 렉스턴 스포츠 입니다.

신차로 출고후에 쭉 타시다가 새로운 느낌을 주고자 안드로이드 올인원으로 변경하시기로 하셨습니다 ㅎㅎ

​

먼저 순정화면인데요 ㅎㅎ

작지는 않습니다 저도 한때 캠핑을 위해 렉스턴 스포츠를 탔었는데요 ㅎㅎ

순정내비도 9인치로 큼직합니다 ㅎㅎ 그런데 활용도가 아주 떨어집니다 안드로이드 오토나 카플레이 사용시usb에 선을 연결해서 구동을 시키는데 이거이거~ usb꽂히는 부분 살짝만 건드려도 ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

끊깁니다...ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

주행중 끊기면 멘붕 씨게옵니다 그래서 저는 렉스턴 스포츠 탈때 안썼었드랬습니다.ㅎㅎㅎ

​

어라운드뷰 전방카메라도 고장이 나있었는데요 ㅎㅎ

13인치 안드로이드 올인원을 달고 카메라도 얼른 교체해 주도록 하겠습니다.ㅎㅎ

​

먼저 전방카메라를 달아줍니다.

순정자리에 이식도 가능합니다

순정자리에 카메라를 이식하게되면 보정시에 매트를 타이트하게 깔수가 없습니다.

타이트하게 깔아버리면 보정완료후에 전방 범퍼가 어라운드뷰 화면에 나와서..ㅎㅎ 보기가 좋지 않습니다.

고객님께 카메라 위치에따라 보정이 달라지는 사실을 알려드린후에 보정이 더 잘되는 범퍼에 그냥 달기로 했습니다. ㅎㅎ

원하시면 순정 카메라 자리에도 달아드립니다^^

​

다음은 사이드미러 하부 카메라 장착인데요 ㅎㅎ

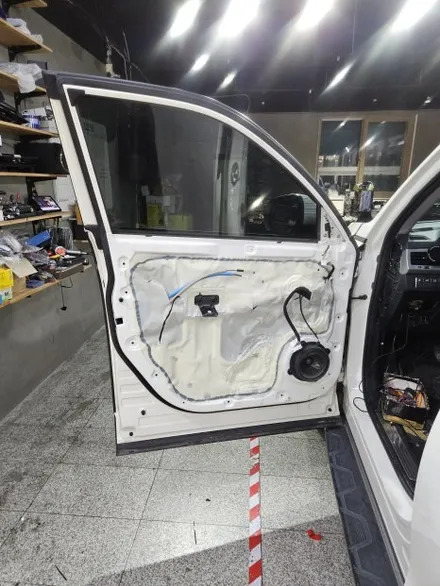

도어트림을 탈거하여 외부 배선노출없이~~!! 시공해드립니다.

사이드미러 순정카메라 자리에 구멍을 넓혀서 안드로이드 올인원의 어라운드뷰 카메라를 달아줍니다

순정 어라운드뷰 구멍의 위치가 아주 좋아서 보정시에도 거의 완벽에 가까운 보정이 됩니다 ㅎㅎ

굿굿입니다.

카메라의 배선은 한번에 빼줍니다. 사이드미러 분리시 저 잭만 뽑아주면 쉽게 사이드미러를 분리할수 있습니다.

사이드 카메라 배선처리는 순정 주름관 이용하여

외부노출없이 시공이 가능합니다.

어라운드뷰 작업에 있어서 제일 난이도가 높고

인내가 제일 필요한 작업입니다.

퀄리티를 위하여 초 고도로 집중해서 깔끔하게 마무리를 해드리고 있습니다^^

​

렉스턴 스포츠 13인치 안드로이드 올인원 및 어라운드뷰 작업

마지막으로 후방카메라 장착을 위해 트렁크 트림을 분리 하여 슈슈슉

후방카메라는 순정자리 그대로 이식을 해서 장착을 해드리고 있습니다

​

깔끔하쥬?

​

​

쨘

마지막으로 카메라 배선과 나머지 배선들을 모조리 흡음처리 해줍니다.

배선이 생각보다 많이때문에 신경써서 정리해드리고 있습니다^^

​

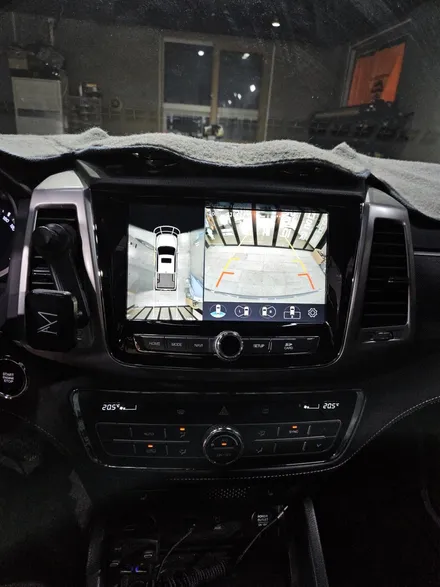

쨘 두두7 13인치 안드로이드 올인원 렉스턴 스포츠에 장착이 완료되었습니다 ^^

멋지쥬?ㅎㅎ

​

​

다음은 어라운드뷰 보정을 해줍니다.

전방카메라의 위치가 하부 범퍼 쪽에 장착이 되었기 때문에 보정매트를 차에 붙여깔아 보정해도 차량 범퍼가 나오지 않습니다 ^^

​

쨘

일반 7870칩셋은 전체 매트로 보정시 보정이 잘안됩니다.

그렇지만 두두7 7870칩셋은 보정이 아주 한방에 빡 끝나버립니다 ㅎㅎ

나이쑤~ ㅎㅎ

쨘 렉스턴 스포츠 13인치 안드로이드 올인원 작업 부산안드로이드 올인원 장착 전문 오빠차

​

​

좌우측 깜빡이 신호를 따서 작업을 하기 때문에 좌우측 깜빡이를 키면 저렇게 안전옵션? 이 작동이 됩니다 ㅎㅎ

끌수도 있습니다 ㅎㅎ

비상깜빡이를 켜면 양쪽이 동시에 나오는 기능도 있습니다 ㅎㅎ

​

쨘 순정자리에 마치 원래 자기 자리인마냥 자리를 잡아버린 사이드카메라 입니다.

각도가 아주 좋아서 완벽합니다 ㅎㅎ

​

​

​

두두7 전용카메라를 사용한 어라운드뷰 모습인데요

화질이 아주 좋습니다.ㅎㅎ

​

단점은 원래 순정에서 지원하던 핸들 조향연동 기능이 연동이 안됩니다.

이는 쌍용kgm 모빌리티 전용 캔버스가 있기는 하지만 올바르게 작동을 안하기 때문에 안타깝지만 아직까지는 올인원에서는 살릴수 있는 방법이 없습니다.

​

소요시간은 대략5~6시간정도 소요되었습니다^^

차종별로 작업시간은 조금더 소요될수도 있습니다.

​

그럼 오늘 렉스턴 스포츠에 13인치 두두7 안드로이드 올인원 및 어라운드뷰 장착 작업기를 모두 마치겠습니다.
