콜로라도 3D 어라운드뷰, ECM룸미러 하이패스, 일체형 폴딩키 / 부산 사상구

​

​

​

​

​

안녕하세요 부산디팩토리입니다. 요즘 정말 정말 바쁜 하루하루 보내고 있네요

오늘은 쉐보레 콜로라도 차량의 3D어라운드뷰 시스템과 ECM룸미러 하이패스, 일체형 폴딩키 작업 포스팅입니다.

​

​

​

​

​

​

먼저 소개 드릴 작업은 리얼 3D 어라운드뷰 포스팅입니다.

콜로라도 차량도 차량의 크기가 있다보니 사각지대가 상당히 많이 있습니다. 국내 도로 여건상

아무래도 좁은 골목길이나 주차할 때는 어라운드뷰 시스템은 필수 아이템이죠!!!

​

어라운드뷰 시스템은 초광각 카메라 4개의 합성 이미지로 차량을 마치 하늘에서 내려다보듯이

차량 주변 360도를 운전자에게 보여줌으로써 안전운행 및 주차를 도와주는 시스템입니다.

​

기존에는 어라운드뷰 시스템이라고 하면 옴니뷰를 가장 많이 장착했었는데요

이제는 녹화 기능이 포함되고 HD 화질로 더욱 선명한 해상도로 어라운드뷰 영상을 보여주는

리얼 3D어라운드뷰 LD-900입니다.

​

​

​

​

​

​

어라운드뷰 시스템을 위한 카메라는 전방 카메라 / 좌측 카메라 / 우측 카메라 / 후방 카메라 총 4개의 카메라가 설치됩니다.

어라운드뷰 시스템은 같은 차종 같은 제품이더라도 각 카메라가 어떻게 설치되느냐에 시스템의 성능을 좌우합니다.

부산디팩토리는 수입차, 국산차, 캠핑카, 카라반, 화물차 등 600대 이상 어라운드뷰 장착 경험으로

항상 최상의 시스템으로 인스톨을 하고 있습니다.

​

콜로라도 차량의 전방 카메라는 쉐보레 보타이 아래 고정시켜줍니다.

​

​

​

​

​

​

좌측 카메라 / 우측 카메라는 사이드미러 아래 카메라 사이즈에 맞게 홀 가공 후 장착해 줍니다.

배선은 노출 없이 순정 라인을 통해 인스톨 됩니다.

카메라의 화각은 모니터링 후 최상의 화각으로 잡아줍니다.

​

​

​

​

​

​

후방 카메라는 순정 후방 카메라 탈거 후 어라운드뷰 카메라에 맞게 홀 가공 후 장착해 줍니다.

순정 카메라와는 화각 및 해상도 등 서로 호환이 되지 않기 때문에 반드시 어라운드뷰 카메라를 사용해야 합니다.

홀 가공을 하지 않고 순정 자리에 장착 시 화각을 가려 사각지대가 많이 생기게 됩니다.

결과물만 보면 그냥 교체된 것 같지만 홀 가공에만 30분 정도 시간이 소요됩니다.

​

​

​

​

​

​

3D 어라운드뷰는 블루투스 무선 리모컨을 통해 차량의 손상 없이 원하는 위치에 붙여서 사용 가능합니다.

Push 와 Dial 방식으로 한 손으로도 손쉬운 컨트롤이 가능합니다.

​

​

​

​

​

​

어라운드뷰 시스템은 별도의 모니터를 설치하여 주행 중 상시 모니터링하는 방법과

비디오 인터페이스를 통해 마이링크 화면을 통해 후진 시, 사용자가 원할 시 언제든지 보실 수 있습니다.

오늘 작업 차량은 콜로라도 전용 비디오 인터페이스를 통해 마이링크 연동 인스톨을 해드렸습니다.

​

모든 인스톨이 끝나면 차량에 맞게 공차 보정(캘리브레이션)을 해주어야 합니다.

​

​

​

​

​

​

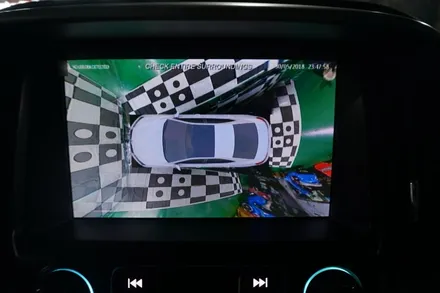

캘리브레이션을 하지 않으면 아래 사진과 같이 차량 주변을 볼 수는 있으나

왜곡된 모습으로 어라운드뷰 시스템이라고 말할 수 없는 상태입니다.

​

​

​

​

​

​

3D 어라운드뷰는 오토 캘리브레이션 기능이 내장되어 차량에 맞게 패턴을 깔아주고

간편한 조작을 통해 약 10초 만에 자동으로 보정 작업을 해줍니다.

​

​

​

​

​

​

보정 작업이 끝나고 나면 차량에 맞게 차량 주변 360도 모니터링이 가능해집니다.

기존의 VGA 화질의 옴니뷰에 비해 HD 화질의 선명한 영상을 보실 수 있습니다.

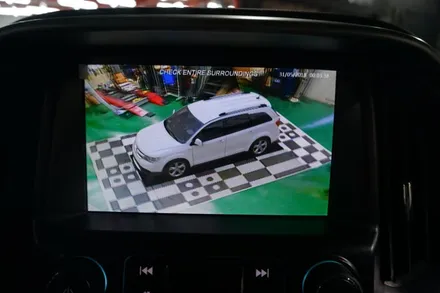

차량 주변 360도를 입체적으로 표현하여 무선 블루투스 리모컨을 돌려주면

원하는 방향에서 내 차량 주변 모니터링이 가능해집니다.

​

​

​

​

​

​

어라운드뷰 전체 화면을 통해 차량 주변 모니터링이 가능합니다.

​

​

​

​

​

​

3D 뷰 모드와 탑 뷰 모드 외에도 9가지 뷰 모드를 제공하여 도로 상황에 따라 다양한 뷰 모드 선택이 가능합니다.

다이얼을 돌려주기만 하면 손쉽게 뷰 모드 변경이 가능합니다.

​

또한 3D 어라운드뷰는 녹화 기능이 기본적으로 포함되어 있어 주행 중 4채널 블랙박스로 사용이 가능합니다.

기존의 블랙박스에서 촬영할 수 없는 사각지대를 촬영하여 사고 과실에 유용한 자료로 이용될 수 있습니다.

usb 메모리를 이용하여 코덱 설치 시 컴퓨터로 영상을 보실 수 있으며 어라운드뷰 영상 모니터를 통해서도 영상을 바로 확인 가능합니다.

​

​

​

​

​

​

다음은 하이패스 옵션이 없는 콜로라도 차량을 위한 ecm 룸미러 하이패스 장착 포스팅입니다.

간편한 RF 방식의 하이패스 설치도 가능하겠지만 깔끔한 룸미러 일체형 하이패스

콜로라도에 장착된 제품은 모비스 중고 제품이 아닌 애프터 마켓용으로 출시된 지에어 AP600 하이패스

​

​

​

​

​

​

RF 방식으로 우수한 성능은 물론 버튼 제어가 아닌 터치 제어로 슬림한 디자인으로 고급스러움을 더했습니다.

콜로라도 차량에는 별도 브래킷 개조 없이 1:1 교체로 장착이 됩니다.

AP600 하이패스 설치로 더욱 고급스럽게 하이패스 사용하세요~~

​

​

​

​

​

​

다음은 콜로라도 일체형 폴딩키입니다.

쉐보레 크루즈 키를 이용하여 리모컨과 키 일체형으로 사용 가능합니다.

기존의 콜로라도 키와도 같이 사용 가능하며 키 등록 시 반드시 2개 키 모두 가져오셔야 합니다.

3개 키 모두 원격 시동 사용을 위해서는 기존의 원격 시동 방식도 함께 변경됩니다.

​

폴딩키 등록 시 콜로라도 차량을 더욱 편리하게 이용하실 수 있는 3가지 옵션도 선택 가능합니다.

1.플래셔 모듈 제어 턴 시그널 원터치 작동 시 3회 턴 시그널 횟수 변경 (일반적으로 5회로 변경)

2.워셔액 사용 시 와이퍼 작동시간 제어로 와이퍼 수명 연장 (워셔액 도포 후 약 0.7초 후 와이퍼 작동)

3.기어 변속 시 도어락 에서 속도 감응식 도어락 기능으로 약 13Km 이상 주행 시 도어락으로 변경

​

​

​

​
