에스컬레이드 CCTV 녹화 기능이 내장된 카라반 어라운드뷰 장착 / 부산 사상구

​

​

​

안녕하세요 #부산어라운드뷰 전문 업체 #부산디팩토리입니다.

오늘은 창원에서 온 에스컬레이드 차량과 카라반의 #어라운드뷰 장착 포스팅입니다.

​

기존에는 카라반에 옴니뷰를 장착해드리면서 CCTV와 호환될 수 있게 인스톨을 해드렸는데요

창원에서 오신 캠퍼님도 #카라반CCTV를 고민하시다가

CCTV 기능과 어라운드뷰 기능을 모두 갖춘 제품으로 장착하셨습니다.

​

카라반 차량은 주행 중에 사각지대가 많아 CCTV 장착은 필수인데요 단순히 녹화만 되는 것이 아닌

견인차량에서 어라운드뷰 영상을 함께 볼 수 있기 때문에 더욱 매력적인 제품입니다.

​

​

​

​

​

​

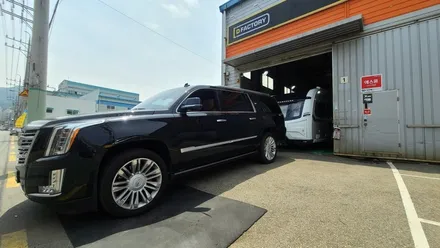

견인 차량은 캐딜락 에스컬레이드 카라반은 코치맨 레이져675

에스컬레이드 차량은 차량 자체 어라운드뷰 장착 경험이 있지만

코치맨 레이져 카라반은 처음 접하다 보니 긴장감이 고조되네요^^

​

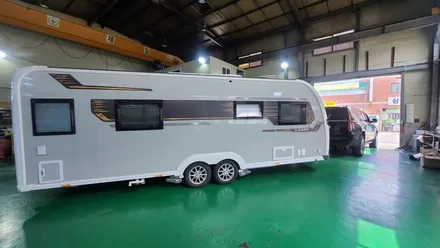

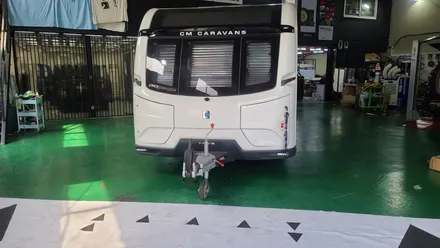

코치맨 레이져 675 카라반은

전장 실내 6265mm, 실외 7895mm, 차폭 2260mm, 차고 2650mm로 덩치가 엄청납니다.

어라운드뷰 장착은 필수일듯합니다.

​

​

​

​

​

어라운드뷰 구현을 위해서는 4개의 초광각 카메라가 설치되게 됩니다.

Full HD 해상도의 오토아이티 카메라가 설치됩니다.

어라운드뷰 인스톨에 있어서 정답과 장착 방법은 따로 존재하지 않습니다.

작업자의 전문적인 지식과 노하우만이 같은 차량, 같은 제품을 장착하더라도

어떤 결과물이 틀려집니다.

​

​

​

​

​

​

오토아이티 제품은 카메라 일체형 제품으로 별도의 도색은 불가능합니다.

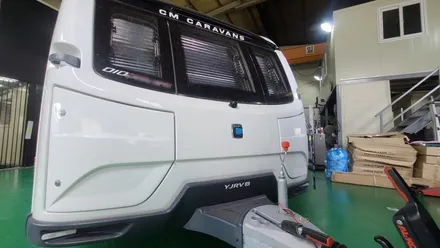

카라반 구조에 맞게 보조 기구물을 부착하여 전방 카메라를 고정시켜 줍니다.

​

​

​

​

​

​

카라반의 경우 차량의 종류에 따라 대부분 가구 배치가 정해져 있긴 하지만

일반 차량에 설치하는 어라운드뷰 좌/우 카메라는 사이드미러 아래 대칭으로 설치하면 되지만

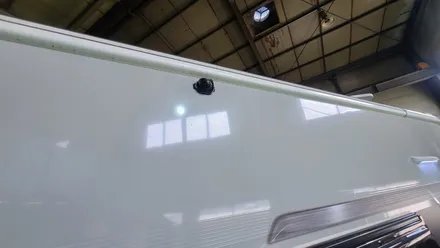

카라반의 경우 외부의 조명, 어닝의 위치를 보고 내부에서 위치를 선정하여 천공작업을 해주어야 합니다.

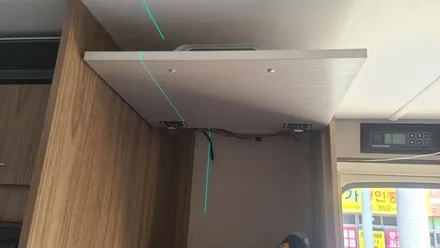

최대한 좌우 대칭을 맞추기 위해 레이저 레벨 장치를 이용하여 위치를 선정해 줍니다.

​

​

​

​

​

​

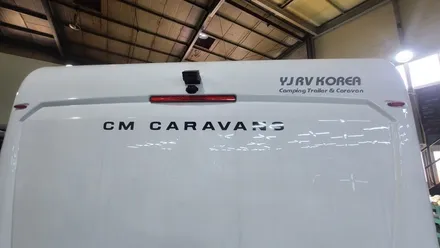

기존에 무선 방식의 후방카메라를 사용하고 계셨는데

제대로 작동하지 않아 무용지물이셨다고 하네요~

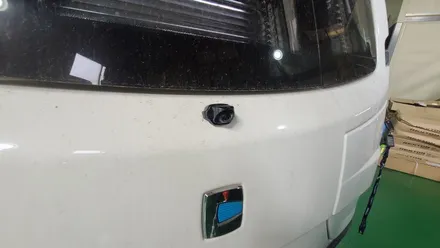

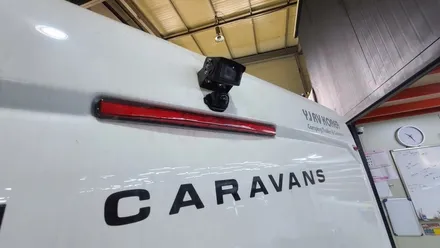

기존 카메라 탈 거시 복구가 불가능하기 때문에 기존 카메라 아래 어라운드뷰 카메라를 설치해 주었습니다.

이렇게 한번 설치된 카메라는 흔적이 남기 때문에 작업 시에도 신중하게 작업이 되어야 하며

제품 선정에 있어서도 상당히 신중하게 선택하셔야 하는 이유입니다.

​

​

​

​

​

​

역시 전문가의 손길을 받으니... 무탈하게 작업이 진행되었습니다^^

부산디팩토리는 이렇게 7.9m 카라반도 실내에서 보정 작업이 가능합니다.

사실 아직 포스팅을 못했는데 소방차도 보정 작업이 가능하답니다ㅎㅎㅎ

어라운드뷰 장착 실력에 놀라고 매장 규모에 한 번 놀라시게 되죠~~

​

​

​

​

​

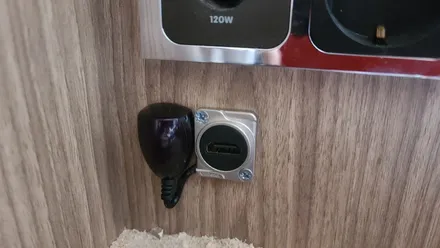

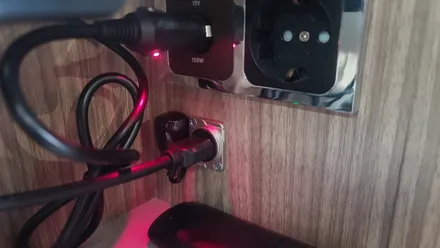

어라운드뷰 제어를 위한 IR과 TV와 연결할 수 있는 HDMI 단자를 매립식으로 시공해드렸습니다.

모든 카라반에 이렇게 적용되는 것은 아니고요 내부 구조에 따라 센스 있게^^

​

​

​

​

​

​

매립형 HDMI 단자 사용으로 TV와 연결할 때는 깔끔하게 사용 가능하며

불필요 시에는 케이블을 빼면 깔끔하게 관리하실 수 있으시겠죠~~

사실 케이블을 빼실 일은 없지만 배선 처리를 깔끔하게 하기 위해 매립하였습니다.

​

​

​

​

​

​

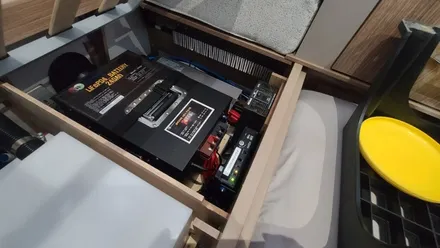

카라반에 설치된 인산철 배터리에 연동하여 카라반 주행 중은 물론 주차 중에도 녹화하실 수 있습니다.

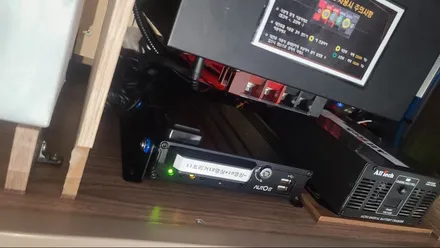

멀티부팅 방식의 스위치를 장착하여 장시간 주차 시 스위치를 ON / OFF 하실 수 있으며

혹시나 스위치를 OFF 해두셨더라도 견인차량 연결 시 자동으로 부팅되게 세팅해드렸습니다.

​

​

​

​

​

​

제품 본체에 견인장치 배선 정보를 표시해드려 차량 변경 시 또는 카라반 판매 시에 번거로움을 덜어드렸습니다.

​

​

​

​

​

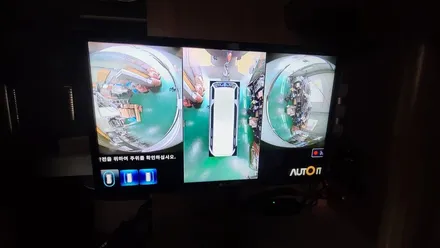

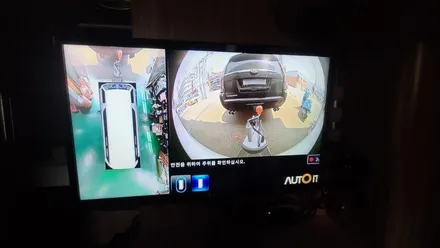

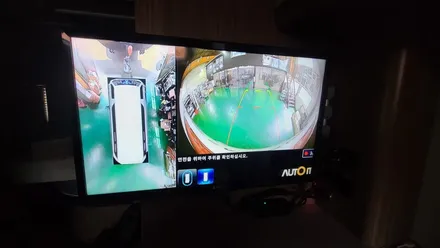

카라반 실내 TV를 통해 Full HD 영상을 보실 수 있습니다.

세팅 변경은 카라반 차량에서만 가능한 점이 단점이긴 하지만

견인차량에서도 뷰 모드를 변경할 수 있게 인스톨해드렸습니다.

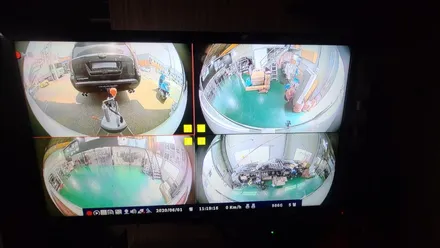

카라반 안에서는 어라운드뷰 영상이 필요 없겠지만 4ch CCTV를 이용하여

주차 중은 물론 캠핑 중에 도난과 사고 촬영이 가능하며

TV를 통해 야간 방범용으로도 사용 가능합니다.

​

​

​

​

​

​

촬영 날짜가 6월 1일이네요 ㅋㅋㅋ

얼마나 바쁜지 감 오시죠?

​

​

​

​

​

​

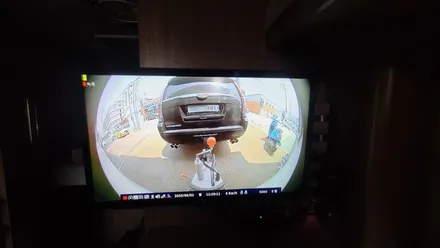

Full HD 카메라를 통해 녹화되어 번호판 인식도 가능합니다.

사고 발생 시에는 유용한 자료로도 사용 가능하겠죠?

​

​

​

​

​

​

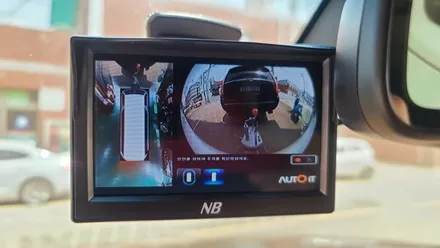

정말 아쉬운 부분은 카라반 내부에서는 디지털 출력으로 영상을 보실 수 있지만

별도의 커넥터 없이 13핀 전기 장치만을 통해 견인차량에 영상을 보실 때는 CVBS 아날로그 신호로만 영상을 보실 수 있어

Full HD 해상도를 모두 보낼 수 없는 게 너무 아쉽습니다.

별도의 커넥터를 이용하신다면 디지털 영상도 보실 수 있겠죠?

​

하지만 어라운드뷰 없이 카라반을 견인해보신 분들은 이 영상조차 얼마나 감사한지 모릅니다.

저의 우려와 달리 오토아이티 제품으로 장착해드린 모든 캠퍼님들이 너무나 만족하시네요.

​

사고 없이 안전한 캠핑 즐기시길 바래요~~~^^

​

​

​

​
