더뉴말리부 순정 사각지대 경고 시스템과 3D 어라운드 뷰 시공 / 부산 사상구

​

​

​

​

​

안녕하세요 쉐보레 튜닝 전문 업체 쉐비타운 부산점 부산디팩토리입니다.

오늘은 거제에서 찾아주신 더뉴말리부 차량의 순정 사각지대 경고 시스템 옵션 추가와

녹화 기능이 포함된 3D 어라운드뷰, 북미원격시동, 쉐비타운 멀티팩, 커넥티드 시공 포스팅입니다.

​

​

​

​

​

​

먼저 첫 번째 작업은 순정 사각지대 경고 시스템입니다.

차량 출고 시 순정 옵션을 선택하지 못하셨다면 두 가지 방법으로 옵션 추가가 가능합니다.

첫 번째는 애프터마켓용 제품이고, 두 번째는 본 작업과 같이 순정 옵션 추가입니다.

물론 애프터마켓용 제품도 순정 옵션 추가가 안되는 차량에 많이 장착하고 있지만

순정 옵션 추가가 가능한 차량이라면 순정 옵션으로 추가하는 것을 추천드립니다.

​

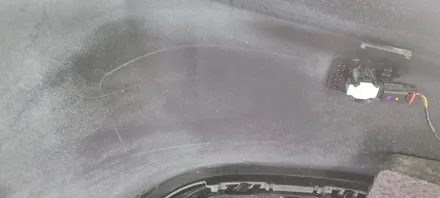

리어 범퍼를 탈거하면 옵션 미적용 차량도 안쪽에 이렇게 후측방 경보 라이다 센서 부착위치가 표시되어 있습니다.

​

​

​

​

​

​

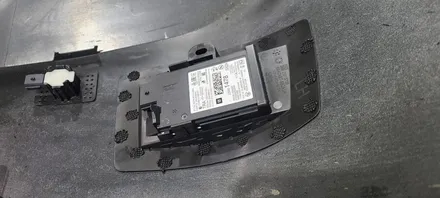

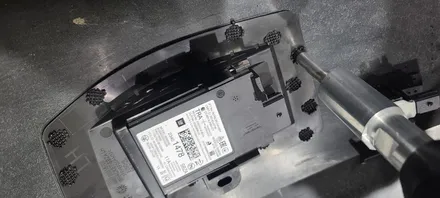

전용 브래킷을 이용하여 순정과 동일한 방식의 초음파 융착기로 고정시켜줍니다.

접착제가 아닌 융착으로 고정을 해주기 때문에 더욱 견고하게 고정이 됩니다.

순정 자리에 그대로 장착되기 때문에 오차는 허용하지 않습니다.

​

​

​

​

​

​

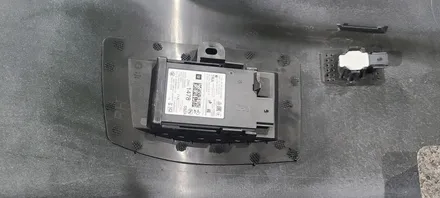

좌/우 모두 센서를 부착해 줍니다.

라이다 센서가 가장 고가 제품이기 때문에 잘 고정시켜줘야겠죠~~~

​

​

​

​

​

​

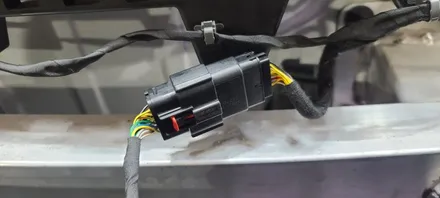

전용 커넥터를 이용하여 방수 걱정 NO! 탈부착 걱정 NO!

​

​

​

​

​

​

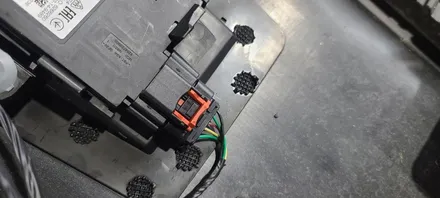

기존 차체의 커넥터를 개조하여 사각지대 경고 시스템 적용된 배선으로 개조 변경해 줍니다.

차량 파손 수리 시에도 손쉽게 탈부착이 가능하기 때문에 오작동 걱정은 안 하셔도 됩니다.

​

​

​

​

​

​

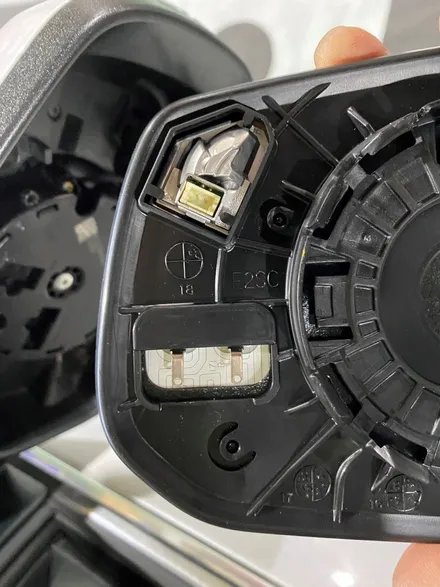

사각지대를 알려주는 LED Display 또한 순정 미러를 이용하여 순정과 동일하게 작업되어

미러 파손 시 손쉽게 미러만 교체가 가능합니다.

​

​

​

​

​

​

모든 배선은 순정 라인을 통해 인스톨 되기 때문에 노출되는 배선은 단 1cm도 없습니다.

물론 진행성 a/s도 발생하지 않겠죠~~

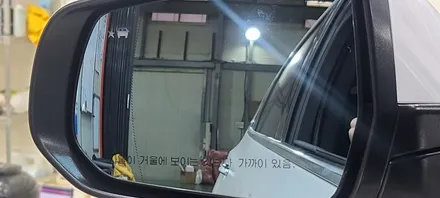

물체가 감지되면 미러에 LED가 점등되어 운전자에게 위험을 알려주게 됩니다.

​

멀티팩을 함께 시공하시거나 순정으로 사각지대 경고 시스템이 적용된 차량도 멀티팩을 시공하시면

경고음도 나게 세팅이 가능해집니다.

​

​

​

​

​

​

쉐비타운 코딩 작업을 통해 기능을 활성화해주게 되면 마이링크 화면에서도

후측방 경고에 대한 매뉴얼이 생성되게 됩니다.

​

​

​

​

​

​

작업 후 모든 시스템은 순정과 동일하게 적용된다고 보시면 됩니다.

이로써 차량 출고 시 놓친 사각지대 경고 시스템 옵션이 추가되었습니다^^

​

​

​

​

​

​

사각지대 경고 시스템은 차선 변경을 위한 안전장치라고 하면

안전운행 및 안전한 주차를 위한 어라운드뷰 장착입니다.

​

더뉴말리부에 적용된 제품은 HSD 3D 어라운드 뷰 제품이며

녹화 기능이 포함되어 블랙박스에서 촬영하지 못하는 사각지대를 촬영하여

4채널 블랙박스로 사용 가능한 기능이 포함되어 있습니다.

​

어라운드뷰 시스템은 4개의 초광각 카메라를 통한 합성 이미지를 만들어 운전자에게

차량 주변 360도를 모니터링할 수 있게 해주는 시스템입니다.

​

전방 카메라는 쉐보레 보타이 아래 장착해 주었습니다.

​

​

​

​

​

​

2개의 카메라는 좌 / 우 측 사이드미러 아래 천공작업을 통해 장착됩니다.

​

​

​

​

​

​

마이링크에 연동하여 어라운드뷰 시스템을 구현하기 때문에 순정 후방카메라 탈거 후

가공하여 순정 후방카메라 자리에 어라운드뷰 카메라로 교체 장착해 줍니다.

​

일반적인 후방카메라의 경우 140도 정도의 화각을 가지고 있지만

어라운드뷰 카메라는 180도 이상 수평화각이 나옵니다.

3D 어라운드 뷰 카메라는 210도 화각을 가지고 있습니다.

​

​

​

​

​

​

카메라 장착이 끝나면 차량 주변에 전용 패턴을 깔고 캘리브레이션 작업을 해주어야 합니다.

만약 카메라 장착만 하고 캘리브레이션 작업을 하지 않으면 차량 주변을 볼 수 있으나

왜곡된 형태로 형체를 식별할 수 없게 됩니다.

​

​

​

​

​

​

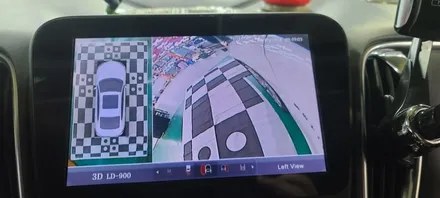

보정 작업이 끝나게 되면 이렇게 차량 주변을 모니터링하실 수 있습니다.

​

​

​

​

​

​

무선 리모컨을 이용하여 돌려주면 원하는 각도에서 차량을 보실 수 있습니다.

리모컨 위치는 원하시는 위치에 부착해서 사용하시면 됩니다.

​

​

​

​

​

​

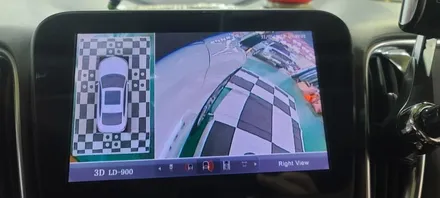

3D어라운드뷰는 3D 뷰 모드는 물론 다양한 뷰 모드를 제공하여

도로환경에 따라 원하는 뷰 모드를 선택하여 안전하게 운행하실 수 있습니다.

어라운드뷰만 있다면 주차라인에 딱 맞게 주차도 가능하겠죠?

​

​

​

​

​

​

녹화 기능이 포함되어 있어 주행 중 4채널 블랙박스로 사용 가능합니다.

2채널 블랙박스에서 촬영하지 못하는 사각지대 커버가 가능하게 됩니다.

​

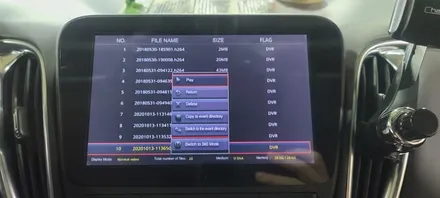

마이링크 화면을 통해 영상을 바로 보고 지울 수 있으며 USB 메모리에 저장되기 때문에

컴퓨터에 코덱만 설치해 주시면 간편하게 컴퓨터 화면으로도 보실 수 있습니다.

​

​

​

​
