제네시스 EQ900 어라운드뷰 (서라운드뷰), 후측방경보시스템(bsd) 순정부품으로 정확한 인스톨! / 대전 서구 도안동

안녕하십니까

​

대전 프리미엄 튜닝샵

​

덱스크루 대전 서구점 입니다.

오늘 소개 해 드릴 작업은

제네시스 EQ900 차량의 어라운드뷰, 후측방 경보 시스템

장착 작업 입니다.

​

제네시스 G90의 전 모델로 현재는 구형모델이 되었지만

출시 될 당시엔 에쿠스 후속 차량으로

풀체인지를 거쳐 출시가 되며, 인기가 많았던 차량입니다.

​

하지만 차량의 등급 및 옵션차이로 인해

안전사양 및 편의 장치라 할수 있는

어라운드 뷰와 후측방 경보 시스템이

누락되 있어 저희 덱스크루 대전 서구점을 방문해 주셨습니다.

​

그럼 포스팅을 시작하도록 하겠습니다.

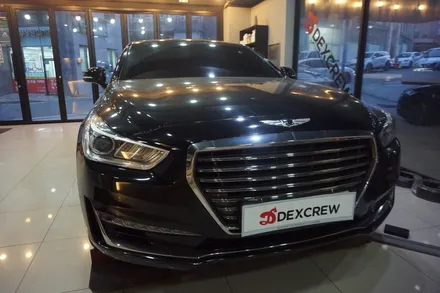

제네시스 EQ900 차량이 입고 되었습니다.

​

대형 세단 차량답게 큼지막하네요 ㅎㅎ

​

다시 한번 고객님께 감사의 말씀 전합니다.

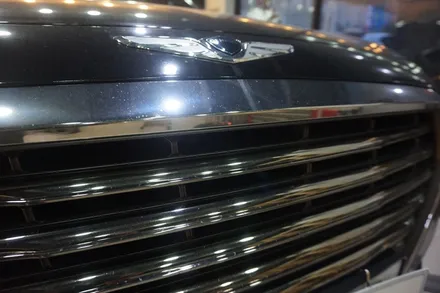

작업 전 어라운드 뷰 미적용 차량으로

전방 카메라가 설치되어 있지 않은 모습이지만

그릴 역시 전방 카메라 타입의 그릴로 교체 후

카메라가 장착 되며,

​

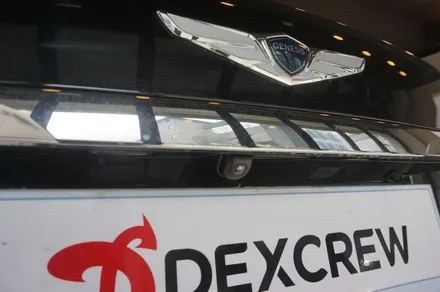

후방카메라는 기존 카메라를 탈거 후

영상의 화각이 넓은

어라운드 뷰 전용 광각 카메라로

교체가 될 예정이구요

사이드 미러는 1:1 교체가 진행 되는데요

​

오늘 작업은 어라운드 뷰와 후측방 경보 시스템 작업이 동시에 진행되기에

​

어라운드 뷰 카메라와 후측방 경고등이 포함된 사이드 미러로 교체가 됩니다.

작업 전 스위치 사진으로

​

크래쉬 패드 스위치랑 콘솔 스위치 모두

​

BSD가 포함된 스위치와 어라운드 뷰 스위치가

​

포함된 스위치로 교체가 진행됩니다.

​

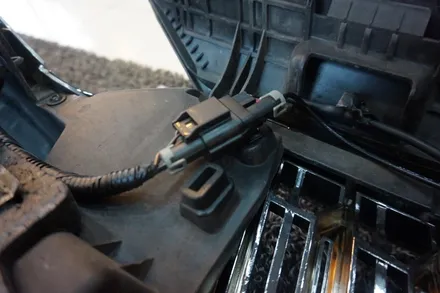

어라운드 뷰 전방 카메라 설치를 위해

​

전방카메라 타입의 그릴로 교체 후 카메라를 장착해 줍니다.

​

전방카메라만 순정이 아닌 커넥터까지 모두 순정 제품만을 사용하여

​

옵션이 장착되어 출고된 차량과 동일하게

​

작업해 드립니다.

사이드 미러 역시 카메라와 BSD 경고등이

​

포함된 제품으로 1:1 앗세이 교체가 되었구요

마찬가지로 전방카메라와 후방카메라 모두

​

어라운드 뷰 전용 카메라로 교체 및 설치가 되었습니다.

​

화각이 넓은 어라운드 뷰 전용 카메라로 교체 되어

​

기존보다 넓은 시야각을 자랑합니다!!

차량의 외관에 교체가 될 부분은 모두 교체하고 실내로 들어와

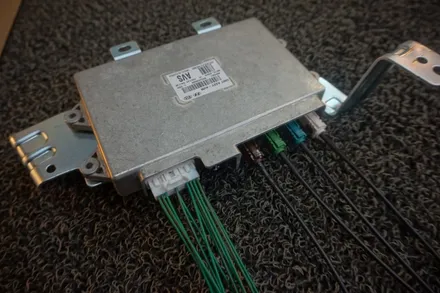

순정 어라운드 뷰 모듈을 설치 합니다.

​

기존의 순정 후방카메라 모듈은 탈거하고

​

배선 역시 순정 어라운드 뷰 모듈에 맞게

​

새롭게 작업되었으며,

배선과 커넥터 역시 모두 현대모비스에서 공급된 순정커넥터로 작업합니다.

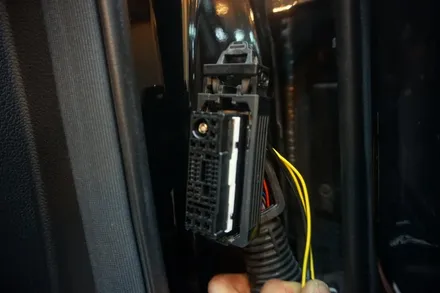

차량의 좌,우 사이드미러 역시 순정 핀삽입 작업과

3세대 카메라를 위한

동축 케이블 삽입 작업을 진행합니다.

​

3세대 어라운드 뷰 전용 카메라에 맞는 동축케이블을 사용하여

선명하고 깨끗한 화질을 자랑합니다.

다음으로 후측방 경보 시스템 작업을

이어가겠습니다.

​

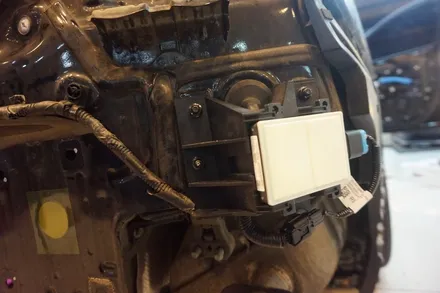

후측방 경보 시스템의 핵심이라 할수 있는

레이더 센서가 장착될 위치로

차체에 볼트가 고정되어 있지 않기에

홀가공 작업을 진행하여 장착하게 됩니다.

레이더 센서의 수직과 수평을 맞추고 볼트&너트로 단단히 고정시켜 주면

​

레이더 설치 작업이 완료됩니다.

​

레이더 센서의 수평이 일정하지 않으면

작동시 오류가 발생할 수 있기에 반드시 수평에 맞추어 고정시켜 주어야 합니다.

BSD 레이더 센서에 연결되는 순정 커넥터 역시

순정 BSD 모듈에 연결되는 커넥터이기에

순정 제품으로 배선 작업 해주며!!

​

모든 작업은 옵션이 포함되어

출고된 차량과 동일하게 작업됩니다.

모든 설치 작업이 끝나면

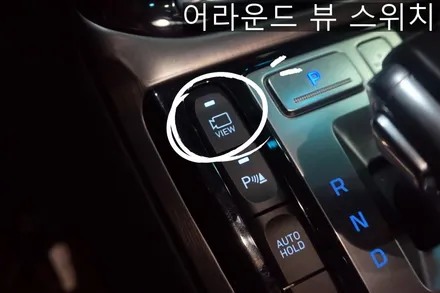

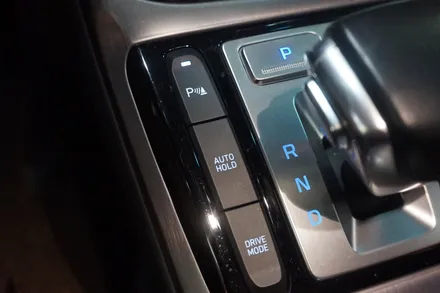

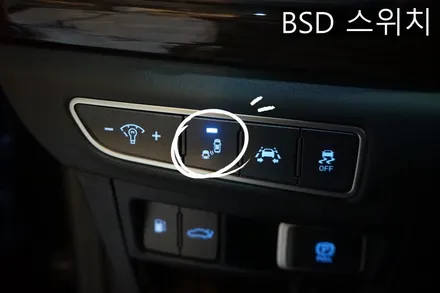

BSD 스위치가 포함된 크래쉬 패스 스위치와

어라운드 뷰 스위치가 포함된 콘솔 스위치로 교체 완료!!

​

스위치 역시 정상 작동되며 LED 까지 정상적으로 점등되어

on/off 표시가 됩니다.

사이드 미러에 후측방 경고등 표시 역시

정상적으로 작동되며 30km/h 이상 속도로 주행 시

작동이 되어 차량이 감지되는 방향쪽

미러에 LED 불빛이 점등되며,

​

점등이 되었을때 방향지시등을 작동 시 경고음과 함께

운전자에게 알려줍니다.

모든 작업이 완료 되었으니

마지막으로 어라운드 뷰 보정 작업을 해줘야겠죠?

​

어라운드 뷰 작업 후 보정 작업을 진행하지 않으면

카메라의 각도가 틀어져 차선이 일정하게 맞지 않기에

보정작업은 필수 입니다!!!

차량 좌,우 사이드에 보정판을 설치 한 후

어라운드 뷰 보정 작업을 진행합니다.

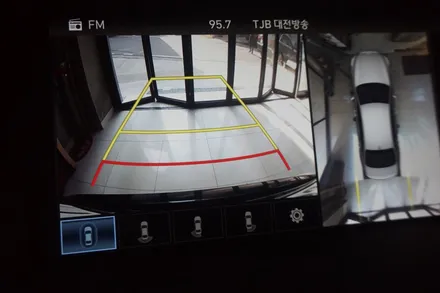

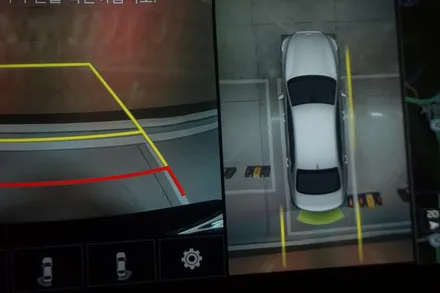

보정 작업을 완료하게 되면

전방 및 후방, 하늘위에서 내려다 보는

​

어라운드 뷰까지 완벽하게 지원되며

​

차선 역시반듯하고 일정한 모습입니다.

사용자가 원하는 뷰에 맞게 화면을

​

선택 하여 보실 수 있기에

​

전방 이든 후방이든 DIS 버튼을 이용하여

​

운전자 분이 원하시는 뷰 만 보실 수도 있습니다.

그리고 후측방 경보 시스템 역시

정상적으로 작동되구요

보정 작업 완료 후

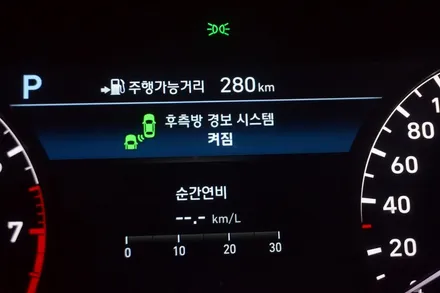

전용 스캐너를 이용하여 하드웨어 세팅까지 완료하면

계기판에서도 후측방 경보 메뉴가 활성화 되어

사용 하실 수 있게 됩니다.

​

모든 작업은 순정으로 작업된 만큼

작동방법도 순정과 동일하구요

20km 미만에선 어라운드 뷰가 활성화 되어

주차 및 좁은 골목을 지나실때

유용하게 사용 하실 수 있고

​

30km이상 속도로 주행 시

후측방 및 사각지대의 차량을 감지하여 알려주는

후측방 경보 시스템으로

사고도 미연에 방지할 수 있어

안전하고 편안 드라이빙을 즐길 수 있기에

많은 분들께 추천드리며

​

이상 포스팅을 마치도록 하겠습니다.

감사합니다.

​

​

위 포스팅으로 시공의 중요성 체크한번 해보시기바랍니다..

​

​

​

​

​
