울산싼타페DM 카오디오 작업 / DLS CC 4 4채널 앰프 추가작업

DLS CC 4 앰프의 경우 하이입력을 지원하는 앰프입니다.

이런 이유로 별도의 오디오 링크는 필요없습니다.

싼타페 DM 차량의 순정 오디오를 탈거후 하이입력 신호를 가져옵니다.

​

​

스피커 결선시 카 오디오 전문샵이 아닌경우 순정 배선부분에서 사제 배선을 연결하여 사용합니다.

이렇게 작업하면 앰프를 걸어 사용하더라도 출력은 나오겠지만 제대로된 신호를 가져올수 없습니다.

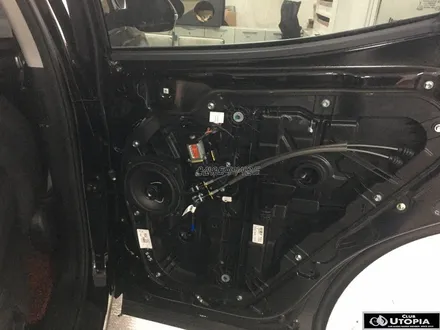

앰프 작업시 도어트림을 탈거후 스피커 라인에서 앰프 라인으로 배선이 다이렉트로 결선되어야 합니다.

밧데리 매인 휴즈홀더는 필수입니다.

전원 배선은 4G 배선으로 작업하였습니다.

싼타페 차량의 순정 수납공간을 이용하여 앰프 공간을 만들었습니다.

앰프가 2대 이상인 경우 플러스 휴즈 분배블럭은 필수입니다.

4구 휴즈플럭을 사용하여 작업이 진행~~

새롭게 장착하는 DLS CC4 앰프입니다.

기존에 서브우퍼 전용으로 사용하던 DD 앰프와 나란히 ~~ ㅎㅎ

서브우퍼 연결 케이블의 경우 바나나잭 단자를 사용하여 깔끔하게 만들어 드렸습니다.

차후 우퍼를 탈거시 상당히 편리하게 탈거할수 있습니다. ^^

서브우퍼는 JBL 1큐빅 실드 박스입니다.

차주님께서 구입해온 제품으로 작업해 드렸습니다.

JBL 서브우퍼의 경우 PP콘의 재질이라 박스가 조금 더 크다면 더욱 풍성한 베이스를 만들수 있습니다.
