울산카오디오방음 / 올뉴말리부 바닥 , 도어 풀 방음 ........ 그리고 카 오디오 스피커 교환 & 서브우퍼 베이스 추가 작업

올뉴말리부 차량입니다.

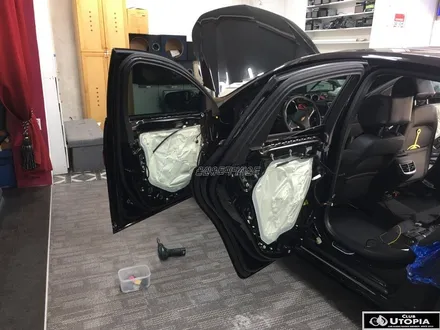

도어 트림 4군대를 모두 탈거 ...

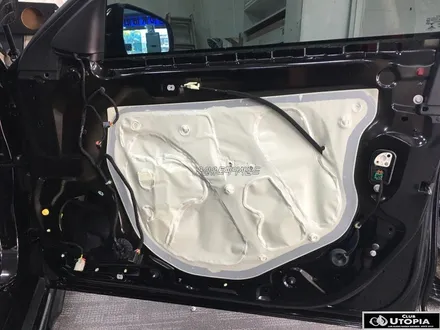

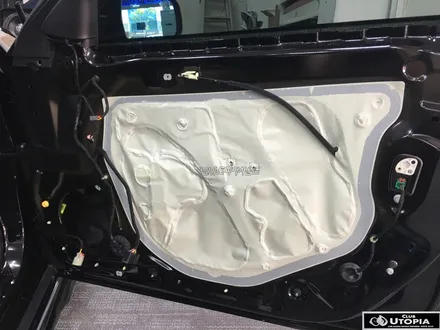

탈거를 하면 비닐로 되어있는 도어를 볼수 있습니다. ㅋ

지금 시대에 비닐이라니... 이건 좀 아닌듯 하네요... ^^;

비닐을 벗겨내어 버립니다. ㅋ

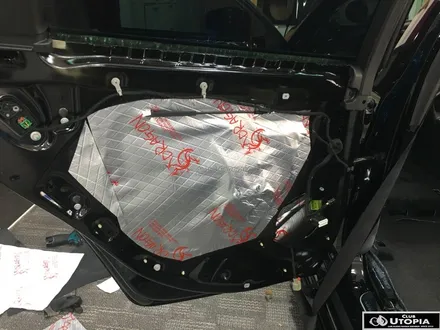

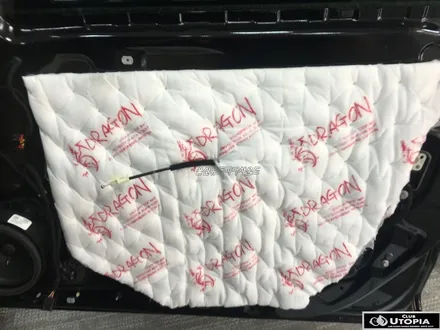

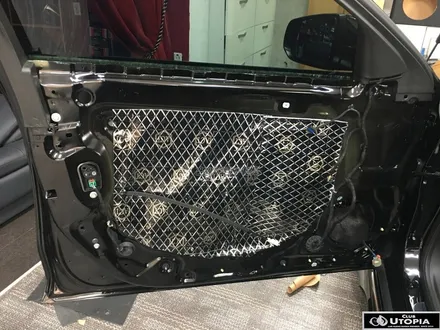

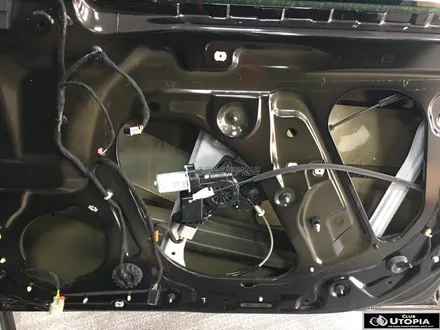

앙상하게 철판이 드러납니다. 이곳에 도어 방음 작업이 진행됩니다. ~

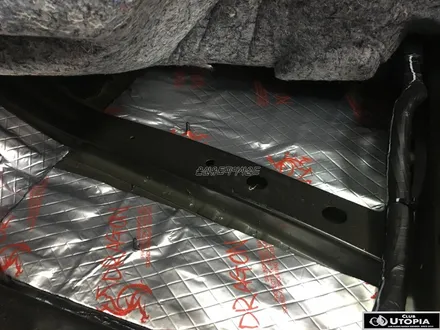

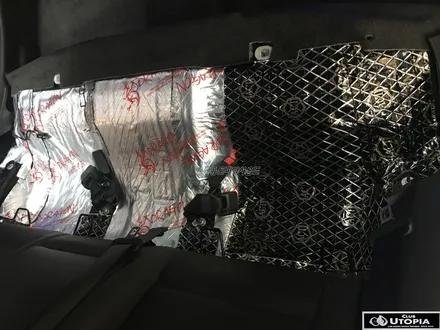

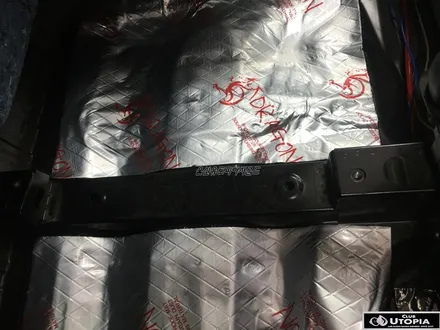

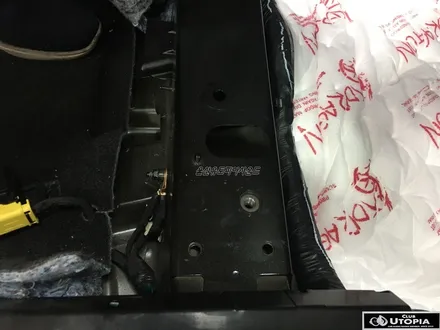

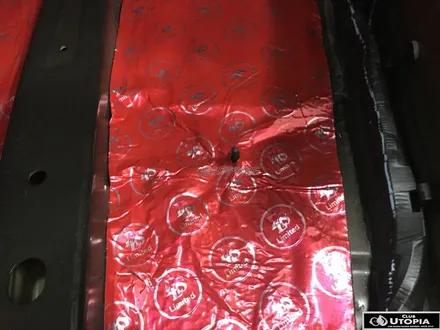

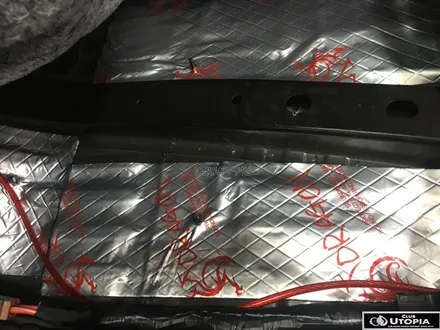

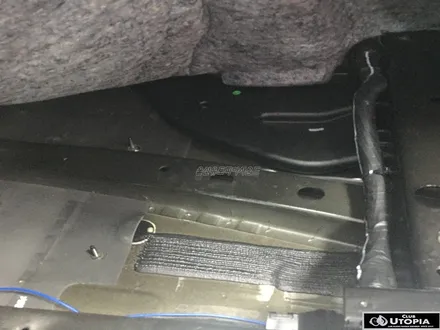

시트를 탈거 .. 바닥 구조물을 탈거후 방음 작업이 1차로 진행됩니다..

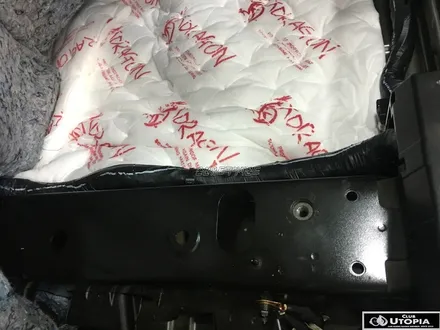

2차 진행 작업의 경우 9T 신슐레이터입니다..

진짜 방음효과 Good ~~ ^^

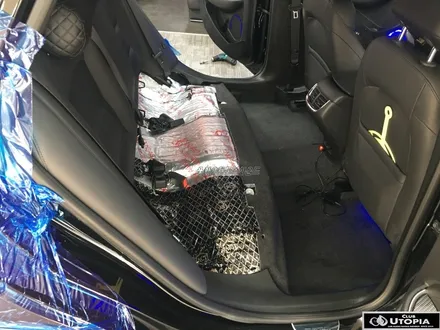

도어 작업과 2열 시트 작업 사진입니다.

매인 전원선 8게이지 배선입니다.

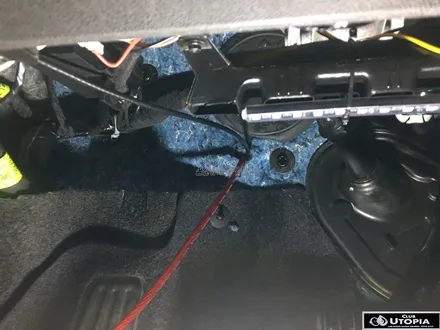

차량의 본네트 와이어 공간을 이용하여 실내로 배선을 가져옵니다.

​

실내배선 유입을 잘못하면 전원단자가 철판에 까져 차량의 화재 원인이 되기도 합니다.

이런 이유 때문에 실내 고무 부분의 공간을 이용하여 배선을 안전하게 가져옵니다.

말리부 차량의 경우 Boss ~ 카 오디오 옵션이 들어간 차량입니다.

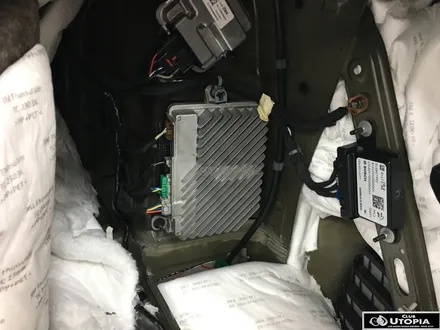

트렁크 부분에 순정 앰프가 있습니다.

순정 앰프에서 hi 신호를 가져와서 작업이 진행됩니다.

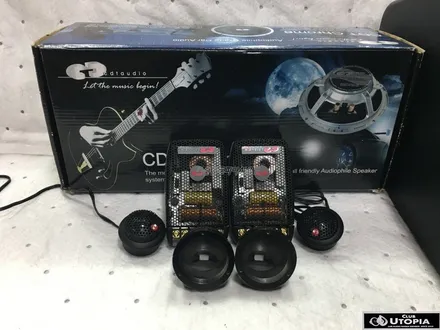

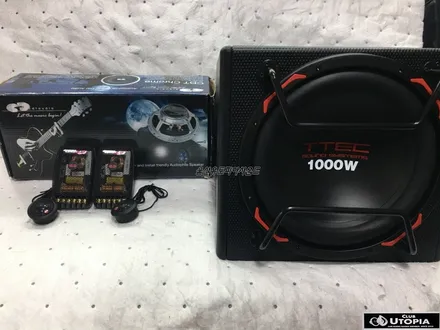

말리부 차량에 작업될 스피커 입니다.

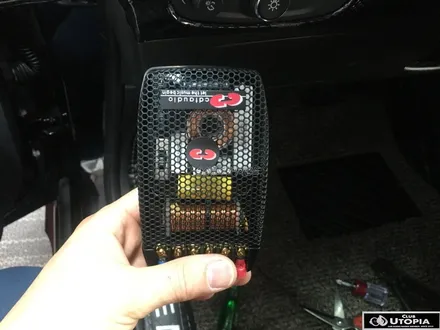

한국형 특주버젼으로 생산된 CDT - Chrome 버전 ~~

고음 스피커의 경우 DRT - 26 1인치 입니다. ^^

앰프 일체형 T-tec 서브우퍼까지

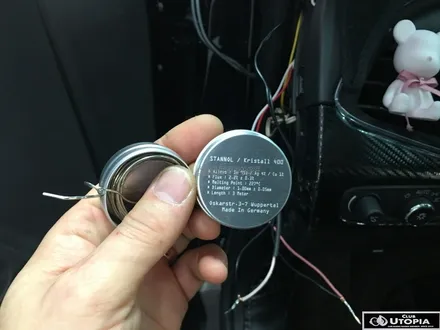

생산지 독일 ~~ STANNOL 은납입니다.

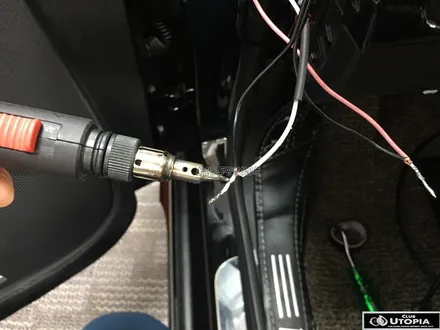

은납으로 납땜후 수축튜브를 사용하여 배선을 마무리 합니다.

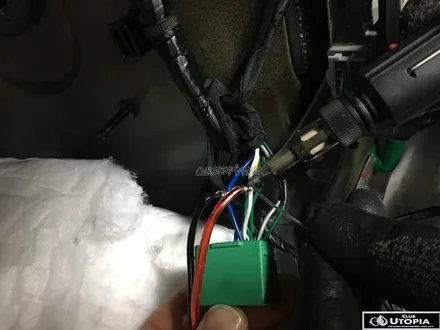

작업과정을 찍었습니다. ㅎㅎ

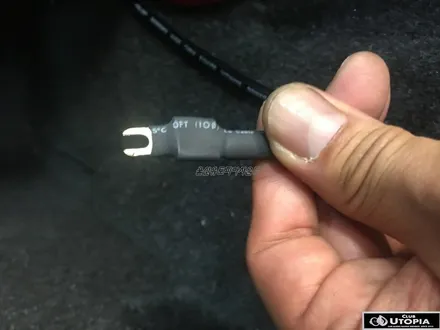

금속도금 말굽단자 입니다.

수축튜브로 마무리 작업 ~

조금의 실선 때문에 미세한 숏트가 생기기도 합니다...

미세 숏트는 원천 봉쇄 ~~

TL 65 오디오 링크 입니다.

입력 임피던스값과 출력 임피던스값을 조정합니다.

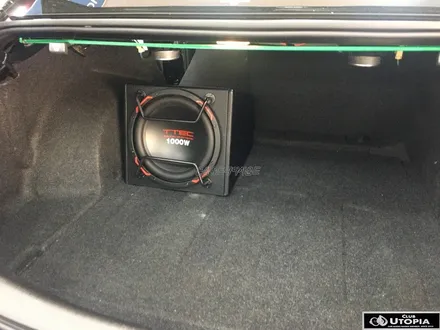

우퍼장착끝 ^^

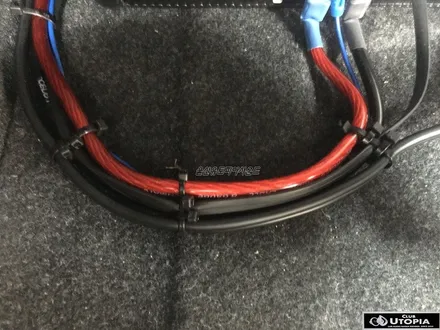

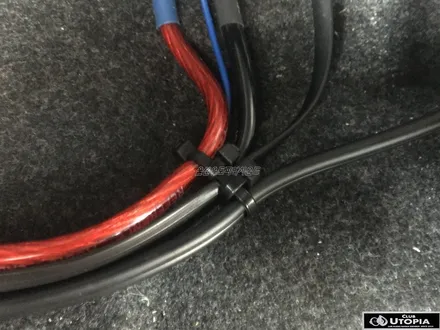

서브우퍼 와이어링의 경우 타이 매듭으로 예쁘게 마무리후 고정합니다.

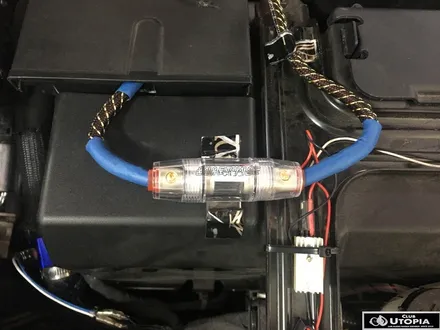

밧데리 휴즈 홀더입니다. 선택이 아닌 필수 장착이져 ~ ^^

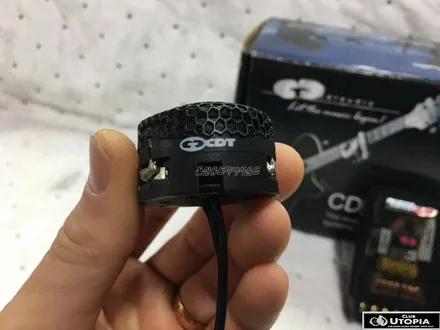

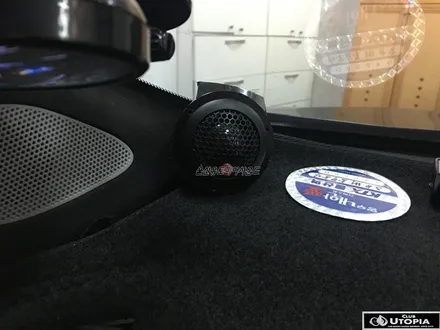

미국 핸드메이드 수공 스피커 CDT - DRT26 고음 스피커 입니다.

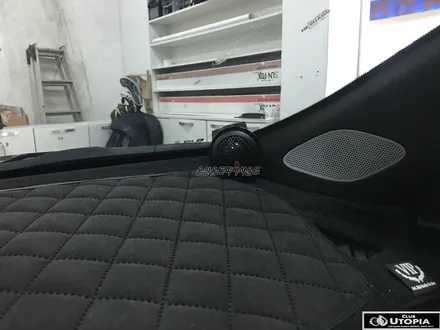

사운드 포커싱 각도를 계산후 데쉬보드위에 자리잡습니다.

​
