경북 영천에서 방문해주신 QM6 카오디오 2웨이 멀티 작업

삼성자동차 QM6

합리적인 연비를 자랑하며 안정감있는 드라이빙을

제공하는 QM6 ~

차량의 디자인 또한 너무나 매끄러운 이유로 남.녀 모두 좋아하는

스타일러쉬한 차량입니다.

​

​

​

반갑습니다. ^^ 울산카오디오 Since 2004 ~

#울산카오디오 QM6 작업 전문점

#울산유토피아 카오디오 와니입니다.

​

​

QM6 오너분의 경우 경북 영천에서 방문해주셨습니다.

( 동영상의 경우 지역을 잘못 언급했네요 . ^^; )

작업하기 15일전 울산에 친구들과 함께 내려오시어

카오디오 상담을 아주 디테일하게 받아가셨습니다.

​

​

멀리서 한걸음에 상담을 받으러 오신것을 생각해보면

정말 카 오디오에 대한 열정이 대단하신분이세요 ㅎㅎ

​

​

QM6 차주분의 경우 음악적 성향은 클럽 음악을 자주 들으신다고 하시네요

차량에 설정되어 있는 순정 EQ를 확인해보면 대략적으로 차주님의 음악적 성향을 알수 있지요..

​

​

금일 QM6 카오디오 시공 작업은 차주님의 요청에 의한 프론트 2웨이 스피커 교환...

그리고 AVI SQ 4050 DSP 앰프 장착으로 보다 강력하고 탄탄한 사운드를 만들며

2웨이 멀티 작업으로 인한 #CDT 스피커 음색의 퀄리티를 높여드릴 예정입니다.

​

​

QM6 차량의 작업은

CDT 고음 스피커 DRT 24 / CDT HD 허니콘 중역 스피커 /

AVI SQ 4050 DSP 앰프를 활용한 4채널 멀티 작업 /

프론트 도어 150 마이크로 댐핑 작업 /

고음의 명료함을 살리기위한 ODEON 1인치 알루미늄 챔버

​

​

​

#울산유토피아 카오디오 대표의 경험과 노하우를 살린

차량의 구조와 환경에 맞는 가장 적합한 시공과정으로

최대한의 카 오디오 성능을 뽑아 올립니다. ~

​

방문해주신 고객님의 차량은 소중합니다...

마스킹 테이핑과 시트 커버 .. 핸들 커버 .. 기아노브 커버 ..

작업으로부터 발생하는 잔기스 및 스크래치 방지를 위함이며

차량에 대한 안전한 보호작업을 진행하는 울산유토피아 카오디오 ~

​

​

작업하기전에 있어 많은 고객님들께서 걱정하시는 차량에 대한 스크래치...

이런 생각은 잠시 접어두셔도 됩니다. ^^

​

​

​

QM6 도어트림을 안전하게 탈거합니다...

방문하신 QM6 차량의 경우 2019년식의 차량입니다.

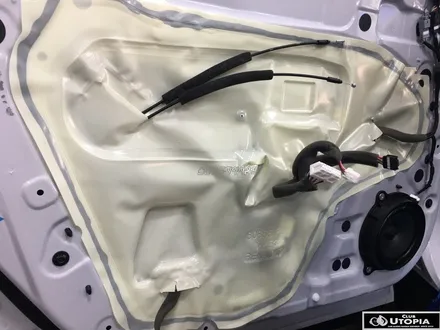

현대.기아 차량이라면 플라스틱 통판으로 되어 있어야할 도어 부분이

QM6 차량의 경우 비닐로 덮여있는 모습이 상당히 충격적입니다..

차주님또한 혀를 내두르시네요..

​

​

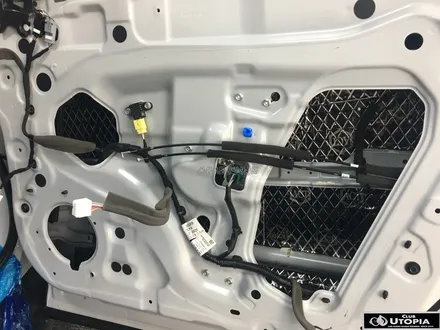

비닐을 벗겨낸후 알루미늄과 부틸성분의 배합이 좋은 ACT 도어댐핑매트를 사용하여

내부 철판부터 방음 작업이 진행됩니다.

내부 철판 방음이 완료되면 외부 철판 부분까지 모두 방음을 마무리 짓습니다.

자작나무 아대를 사용하여 중역 스피커 플레이트에 단단하게 고정합니다.

MDF의 경우 습기에 대한 내구성이 많이 떨어집니다.

이런 이유 때문이라도 순정 플라스틱 플레이트 .. 그리고 자작 나무 아대를 사용합니다.

​

​

​

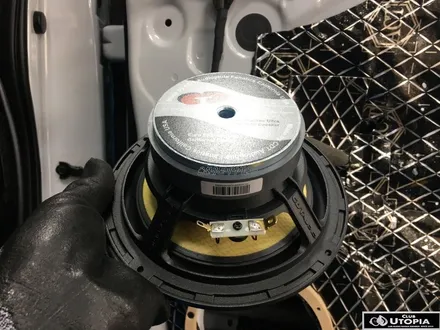

#CDT 허니콘 미드 우퍼 스피커 입니다.

페이퍼콘의 순정 스피커와는 퀄리티 자체가 다릅니다.

​

2.8옴이라는 특성 때문에 뛰어난 운동 성능을 가졌으며

탄탄한 중저역의 사운드를 통해 장르구분없이

다양한 음악을 즐길수 있습니다.

​

​

디스토션이 현저하게 적은 깨끗한 소리를 재생하는 CDT 165HD 미드 우퍼 ..

CDT 스피커 유닛중 판매량이 1위라는것은 괜히 있는 말이 아닌듯 합니다.

가성비 부분에서는 갑 중의 갑 입니다.~

​

독일의 고순도 은납입니다.

순은이 4% 함유되어 오디오 케이블 및 기기

혹은 PCB기판 접합시 고품질을 위한 재료입니다.

​

​

일반 납에 비해 전도성이 높으며 장기간 안정성과 부식 저항을 보장합니다.

녹는점은 170 ~ 180도입니다.

이런 이유로 일반 인두기로도 쉽게 작업할수 있는것이 장점입니다.

​

​

은 4% 함유된 STANNOL 은납을 사용하여

QM6 케이블에 납땜이 진행되는 과정입니다.

마감 처리는 수축튜를 감싸 줌으로 작업에 대한

퀄리티는 더욱 높아집니다.

​

​

하나하나 사소한 작업이라해도 놓치지 않고 작업이 진행됩니다.

오랜 작업 노하우를 가진 전문가의 작업을 느껴 보세요. ^^

​

​

​

카 오디오의 경우 사용되는 배선에 따라

소리를 전달하는 질감은 달라집니다.

유토피아 카오디오 대표의 경우 99.9% 무산소 동선을 사용하여

카 오디오의 성능을 높여주는것을 원칙으로 하고 있습니다.

​

​

CDT 미드 우퍼의 경우 은납으로 납땜후

수축튜브로 마감처리 합니다.

그리고 미드 베이스의 경우 순정 자리에

단단하게 마운팅하여 미드 베이스의 높은 출력에도

스피커 지지대가 흔들리지 않게 단단히 고정합니다.

​

​

미드 베이스와 도어트림 사이를 보면 공간이 있습니다.

작은 공간때문에 미드 베이스의 소리가 도어트림 안쪽으로

흘러 들어과 지저분한 소리가 섞여 나옵니다.

​

​

이런 부분은 국산차 & 수입차라해도 차량의 특징상 해소되지않는

부분이기에 ... 스피커공간에 틈이 생기지 않게

유토피아 카오디오만의 노하우로 작업을 진행하였습니다.

​

스피커 케이블 실내 유입과정 .....

차량을 살펴보면 실내로 배선 유입이 가능한 서비스홀 있습니다.

이런 부분은 현대.기아.삼성.쉐보레 차량의 보편적인 특징입니다.

​

​

하지만 가끔씩 서비스홀이 없는 차량이 있습니다.

이런 경우 어떻게 작업을 해야 할까요???

정답은 없습니다... 하지만 오랜 노하우의 기술을 가진

카오디오 전문 프로샵이라면 해결할수 있는 부분입니다.

​

​

순정 하네스의 고무커버 안쪽을 이용하여 중역 스피커

케이블을 실내로 유입시켜 배선이 지나가는길이 보이지 않게

작업하여 퀄리티를 높여드렸습니다.

​

​

​

카오디오 상담을 하다보면 대부분의 고객님들께서는

스피커의 개수가 많으면 좋다고 생각하십니다...

​

​

요즘 차량중 순정 앰프 옵션이 들어간 차량이라면 순정 앰프에서

주파수가 컷팅되어 스피커로 각각의 일을 시키기 때문에

스피커 개수가 많더라도 그 역활에 맞는 부분만 재생시킵니다.

​

​

하지만 QM6 차량의 경우 순정 앰프 옵션이 없는 차량입니다.

이런 차량의 경우 오직 헤드유닛에서 주파수를 만들어 재생시킵니다.

즉 .. 스피커의 주파수를 단속하는 매체가 없으면

스피커의 개수가 많을시 재생 대역이 중복되기 때문에

지저분한 소리를 만드는것이 사실입니다.

​

​

​

ODEON 알루미늄

1인치 고음스피커 챔버 사용

​

​

​

​

QM6 순정 고음 스피커의 경우 고역에서 재생하는 명료함은

찾아보기 힘든 스피커 입니다..

탈거후 연결 잭을 뽑아 다시 그 자리에 장착하여 줍니다.

순정 고음 스피커가 장착은 되어 있지만 소리는 나오지 않습니다.

​

​

카오디오 전문 인스톨러라면 차량의 환경과 스피커의 특성에 따라

그에맞는 방향으로 작업이 진행됩니다. ~

​

​

자 .. 이제 어느정도 작업이 진행되었습니다.

AVI SQ 4050 DSP 앰프를 장착을 위한

배선 작업이 진행되어야 합니다.

​

​

조수석 시트가 장착이 되어 있으면 배선 작업에 있어

여러가지 제약을 받습니다.

이런 이유로 시트는 탈거하여 작업성이 좋은 상태에서

작업이 진행되어야 작업 퀄리티가 좋아집니다.

​

​

QM6 차량에서 탈거한 부품들 입니다.

매장의 한쪽 모퉁이에 안전하게 보관하여 줍니다. ^^

​

​

AVI SQ - 4050 DSP 앰프 ....

4채널 입력 ( 하이입력 ) / 2채널 로우입력

6채널 아웃 기능을 가진 고성능 DSP 앰프입니다.

​

​

작업자의 노하우에 따라 여러가지 방법으로 카 오디오

인스톨 작업을 할수있는 제품이며 활용법은 무궁무진합니다.

여러가지 방법중 2웨이 멀티 작업 방식을 만들어

QM6 차주님께 작업해 드렸습니다.

​

​

​

전국에는 정말 많은 카 오디오 샵이 있습니다.

카 오디오의 경우 반제품입니다.

인스톨러의 노하우와 작업 방법에 따라

소리의 변화가 일어나는것이 바로 카 오디오 입니다.

​

​

이런 이유때문에 카 오디오 작업 부분에 있어

체크해야할 부분은 정확하게 체크한후 작업을 해야 합니다.

카 오디오 시그널을 파형입니다.

​

​

카 오디오 장비를 통해 시그널 파형을 측정하면

기호로 나타내어 줍니다.

QM6 차량의 순정 하이입력 배선을 테스트 합니다.

​

​

사진을 보면 알수 있듯이 케이블의 연결 방식에 따라

카 오디오 시그널 파형 신호가 다르게 나옵니다.

이 부분을 정확하게 체크를 하여

#AVI SQ 4050 DSP 앰프의 하이입력 신호 부분에 연결합니다.

​

윗글에서 언급한거와 동일하게 스피커 출력 부분에도

시그널 파형이 나옵니다.

입력 시그널 파형과 출력 시그널 파형이 다르게 적용시

카 오디오 작업후 음악을 들어보면 생각과는 달리

소리가 이상하게 나오는 경우가 있습니다.

​

​

이런 경우가 바로 입력 시그널 위상과 출력 시그널 위상이 맞지 않아

카 오디오 소리의 음상이 틀어졌기 때문에 생기는 증상입니다.

즉.. 결론 부터 이야가하자면 카 오디오 작업시

입력 위상 / 출력 위상 부분은 반드시 체크가 되어야 합니다.

​

​

카 오디오 입력 / 출력 위상 체크의 경우

카 오디오 전문 장비가 없으면 측정이 어렵습니다.

​

카오디오 전문샵이라면 카오디오 측정 장비 보유는 필수 있습니다. ^^

​

​

AVI SQ 4050 DSP 앰프의 경우 매인 전원 입력단과

흰색 컨넥터 부분의 전원 입력단이 2개로 되어 있습니다.

AVI 앰프의 경우 잭 바이 잭으로 간단하게 작업할수 있는 앰프입니다.

​

​

잭 바이 잭으로 사용시 사용하는 잭 부분에서 B+,ACC , 그라운드의

전원이 함께 작업이 되어 있어 별도의 전원 작업 없이

AVI 앰프가 구동이 되는것을 볼수 있습니다.

​

​

​

카오디오의 경우 전기가 중요한것은 이미 확인된 사실입니다.

AVI SQ 4050 앰프의 안전한 구동을 위하여

8게이지 전원 플러스 , 마이너스 케이블을 연결하여 줍니다.

​

​

8게이지 전원선을 연결 / 비 연결 상태에서의 음악을 들어보면

앰프의 출력 부분에 있어 분명한 차이가 있음을 알수 있습니다.

카오디오 작업 부분에 있어

2웨이 멀티 카오디오 작업의 경우

상당한 퀄리티를 가지는 작업입니다.

​

​

패시브를 사용하는 작업에서는

찾아볼수 없는 질감과 명료함을 가지는 작업이

바로 멀티 작업입니다.

​

​

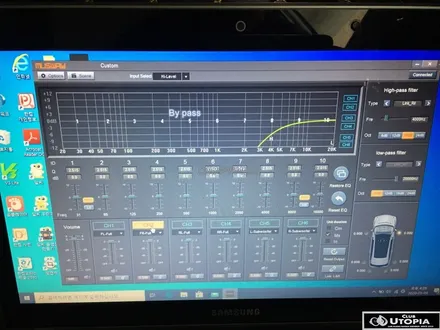

AVI SQ 4050 DSP 앰프의 경우

32bit 를 지원하는 앰프입니다.

사용할수 있는 크로스오버 방식만해도 3가지 방식입니다.

​

​

​

순정 헤드의 경우 차량마다 다른 신호값을 가지고 있습니다.

동일차량이라해도 순정 헤드에서 가지고 있는 출력값은

조금씩 차이를 보입니다.

​

​

오디오컨트롤 카오디오 전문 장비 DQ 61을 통해

QM6 차량의 순정 데커 볼륨값의 피크치를 측정합니다.

​

​

순정 헤드에서 나오는 볼륨 피크값을 통해

가장 안정적인 신호를 찾아 소리의 발란스를 잡아 드립니다.

​

2웨이 멀티 작업 .. 카오디오 작업이 진행된분들이라면

언젠가는 업그레이도로 진행되어야할 방식입니다.

​

멀티 방식으로 카 오디오를 완성시킨다면 저음 / 중음 / 고음의

대역폭을 자유롭게 변형시켜 카 오디오 음튜닝이 가능합니다.

​

​

FFT 그래프를 살펴보면 저역대 부분에서는 딥이 발생합니다.

딥이 발생했지만 문제될 부분은 아닙니다.

125hz 미만의 저역부분은 서브우퍼 스피커가 담당하는 대역입니다.

​

​

QM6 차주님의 경우 서브우퍼 스피커는 장착하지 않았습니다.

이런 이유 때문에 저역 부분에서 딥이 발생하는것은 당연한 것입니다.

오히려 저역 부분의 딥이 발생하지 않았다면 그부분이 더욱 이상한것이지요. ㅎㅎ

​

​

250hz 부터는 상당히 안정적인 그래프를 나타내고 있습니다.

700hz ~ 3Khz 대역은 상당히 귀가 예민하게 반응하는 구간입니다.

이 구간에서 그래프가 높이 올라올시 음악이 딱딱하고 날카롭게 들려

귀가 정말 피곤해지지요...

​

​

RTA 그래프를 보시면 700hz ~ 3Khz 구간 부분도 비교적 안정적입니다.

초고역대를 살펴보면 16Khz 구간부터 그래프가 떨어지는것을 확인할수 있습니다.

​

​

QM6 차량에 장착한 고음 스피커의 경우 DRT 24 입니다.

DRT 24 트위터 재생 주파수 대역의 경우 2500hz ~ 20.000hz 입니다.

그러니 16Khz 부터 떨어지는 것은 당연한 것이지요. ^^

​

​

일부 고가의 트위터 유닛의 경우 주파수 대역을 살펴보면

1000hz ~ 30.000hz 의 주파수 대역을 가집니다.

대역폭이 넓은 만큼 초고역대가 좋기 때문에

일반 고음 스피커보다 고역의 여운이 좋습니다.

하지만 금액이 만만치 않아요. ^^

​

​

​

​

QM6 차주님의 경우 경북 영천에 거주하고 계십니다.

올라가는동안 신나는 음악을 들으시라고 차주님의 취항에 맞는

고음질 파일을 선물해 드렸습니다. ^^

​

​

​

카 오디오 작업을 원하시는분 / 카 오디오 업그레이드를 원하시는분

언제든지 유토피아 카오디오로 문을 두드려 주세요. ^^

생각하고 있는 예산에 맞추어 최대한의 성능을 끌어올릴수 있는

상품으로 조합해 드리겠습니다.

​

​
