부산 뉴K7 카오디오 작업 / CDT HD 62.5 스피커 & AVI SQ 4050 DSP 환상적인 조합

​

​

기아자동차 뉴K7

합리적인 도심 연비를 자랑하며 1세대 K7과는 달리

안정감있는 드라이빙을 제공하는 뉴K7

차량의 디자인 부분에서는 호불호가 나눠지지만

매끄럽고 왠지 착해보이는 차량의 앞면 디자인 떄문에

남녀 모두 좋아하는 스타일러쉬한 차량입니다.

​

​

반갑습니다. 울산카오디오 Since 2004 ~

#울산AVI DSP 앰프 튜닝 전문점

#울산유토피아 카오디오 와니입니다.

​

​

K7 차주님의 경우 부산에서 방문해 주셨습니다.

K7 동호회 사람들로부터 추천을 받았으며

카오디오 부분에서 많은 검색의 경로 유입을 통하여

저희 유토피아 카오디오 매장을 방문하여 주셨습니다.

​

​

가깝다고 생각하면 가깝지만..

멀다고 생각하면 먼 거리가 바로 부산입니다.

한 걸음에 달려와 주셨는데

카 오디오 열정이 상당한 분이시며

대학교 다닐때 음악쪽으로 전공을 하셨다고 하시네요.

​

​

​

​

​

K7 차주님의 경우 팝페라 / 악기소리 / 여성보컬같은

사운드 퀄리티 위주의 음악만 들으신다고 하셨습니다.

금일 K7 차량의 카오디오 시공 작업은 차주님의 요청에 의한

프론트 스피커 교환 ..

​

​

그리고 AVI 32비트 DSP 앰프 조합으로 보다선명하고

질감이 뛰어난 사운드를 만들며

#CDT 스피커 음색의 퀄리티를 높여드릴 예정입니다.

* 요즘 카 오디오 작업에 있어서 DSP 앰프는 필수입니다. *

​

​

K7 차량의 작업은

CDT 고음 스피커 DRT 24 / CDT HD 62.5 미등우퍼

AVI SQ 4050 DSP 앰프 / 프론트도어 방음 작업입니다.

​

​

#울산유토피아 카오디오 대표의 작업 경험과 노하우를 살린

차량의 구조에 가장 접한한 시공과정으로

각 유닛의 성능을 최대치로 끌어올립니다.

​

​

k7차량의 내부 통판을 안전하게 탈거합니다.

내부통판을 탈거후 알루미늄 성분과 부틸 성분의 배합이 좋은

DLS 매트를 사용하여 내부철판 방음 작업이 꼼꼼하게 진행됩니다.

​

​

​

도어트림부분까지 꼼꼼하게 시공을하여 진동을 억제시켜줍니다.

​

​

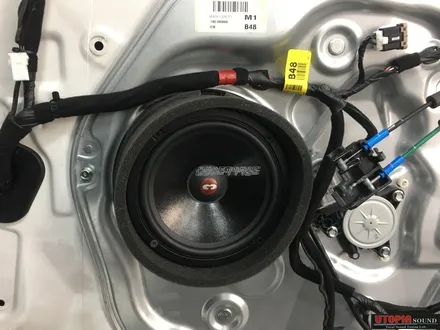

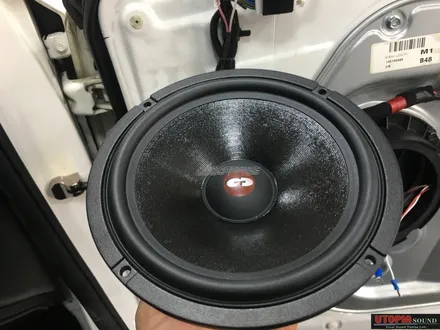

#CDT-HD 62.5 스피커 입니다.

페이퍼콘 제질이며 뛰어난 운동 성능을 자랑하며

탄탄한 중저역의 사운드를 통해 음악의

다양한 음악의 장르를 즐기실수 있습니다.

​

​

CDT 한국 수입원 퓨어 사운드에서 40% 할인 프로모션으로

판매된 CDT 상급 유닛입니다.

⊙현재는 완판입니다.

​

​

​

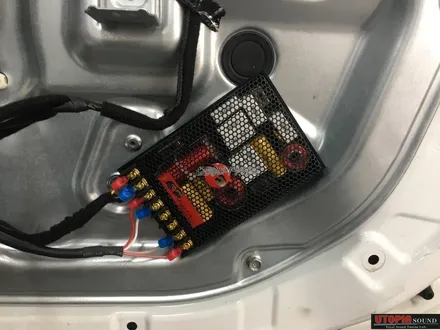

EX - 550Y 24DB 패시브의 장착으로인해 디스토션이 현저하게 적으며

깨끗한 소리를 재생하는 CDT HD ..

Fastrings 의 장착으로 미드우퍼의 성능은 더욱 좋아집니다.

​

​

​

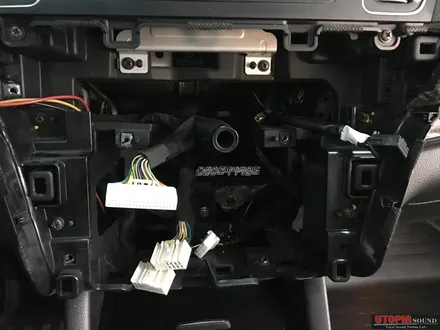

카 오디오 장착시 스피커 배선작업은 어쩔수없는 상황입니다.

순정 스피커 배선 작업이 꺼려지시는분들께서는

잭바이잭 작업 방식을 통해 순정 스피커 배선의 훼손없이

작업이 가능합니다.

​

​

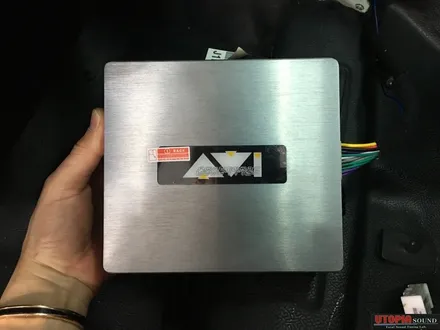

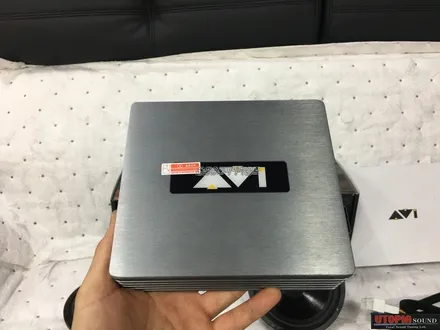

AVI SQ 4050 DSP 앰프 ...

10밴드 EQ 기능 / 타임얼라이먼트 기능 / 프론트 2웨이 멀티 기능 /

프론트 / 리어 활용 / 4채널 입력 하이입력 --> 6채널 아웃 기능

​

다양한 기능을 가진 해상력이 뛰어난 32BIT DSP 앰프입니다.

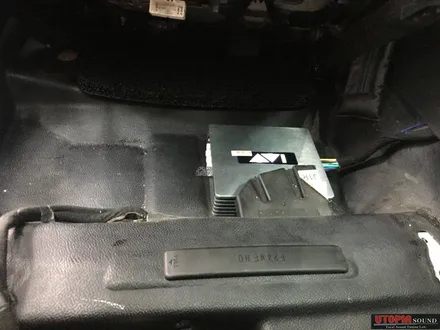

차주님의 의견을 수렴하여 시트아래 장착했습니다.

시트가 장착이 되어 있으면 배선 작업에 있어 제약을 받습니다.

​

이런 이유로 시트는 탈거하여 작업성이 좋은 상태에서

작업이 이루어져야 작업의 퀄리티가 높아집니다.

​

♬ 울산유토피아 카오디오는 사소하다고 생각하는 작업이라도

정성을다해 성의있는 시공으로 보답해 드리고 있습니다. ♬

​

​

​

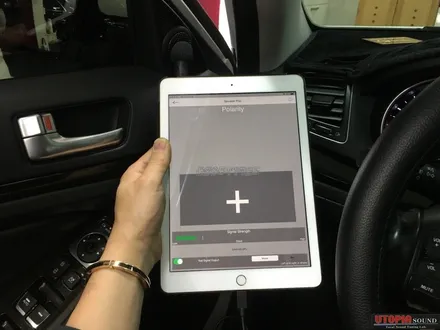

스피커 출력 부분에는 시그널 파형이 생성됩니다.

카 오디오 전문 장비를 통해 측정하면 스피커에서 출력되는

시그널 파형은 기호로 변형되어 표기됩니다.

​

카 오디오 스피커 위상 테스트의 경우 카 오디오 전문 장비가 없으면

정확한 측정이 어렵습니다.

카오디오 전문샵이라면 카오디오 측정 장비 보유는 필수입니다.

현재 유토피아 카오디오는 카 오디오 측정 장비를 6개 보유중입니다.

​

​

​

카 오디오 작업 부분에 있어 DSP 앰프 장착은

상당한 퀄리티를 가지는 앰프입니다.

일반 앰프에서는 찾아볼수없는 많은 기능을 활용하여

음 튜닝 작업이 이루어지는것이 바로 DSP 앰프의 특화된 장점입니다.

​

​

AVI SQ 4050 DSP 앰프의 경우

32bit 를 지원하는 앰프이며 사용할수 있는 크로스오버 방식의 경우

무려 3가지나 됩니다.

​

​

​

순정 헤드유닛의 경우 차량마다 다른 신호값을 가지고 있습니다.

동일K7 차량이라해도 순정헤드에서 가지고 있는 출력값은

조금씩 차이를 보이고 있습니다.

​

​

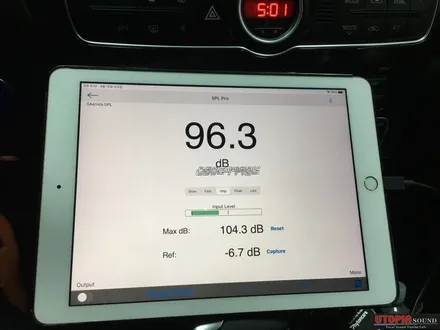

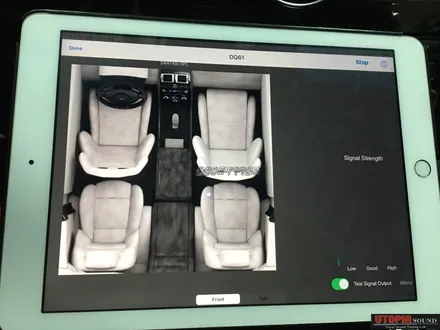

#오디오컨트롤 카 오디오 전문장비 DQ61을 통해

K7 차량의 순정 데커 볼륨 매칭값을 측정합니다.

​

​

순정헤드에서 나오는 피크값을 측정하여

가장 안정적인 신호를 찾아 소리의 발란스를 잡아 드립니다.

​

​

​

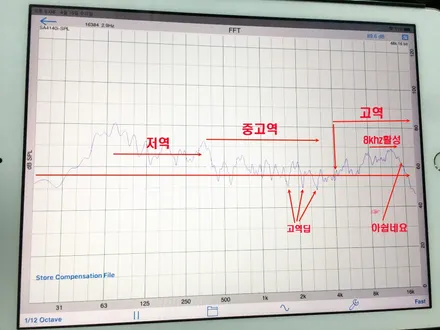

작업이 완료되었습니다. 1차적으로 FFT 그래프를 통해 분석이 진행됩니다.

FFT 그래프를 살펴보면 중고역 부분에서 딥이 발생되었습니다.

그리고 8KHZ ~ 12Khz 구간은 상당히 활성화 되었지만

해상력을 좌우하는 14Khz 부분에서 부터는 그래프가 떨어지는것을 확일할수 있습니다.

​

​

​

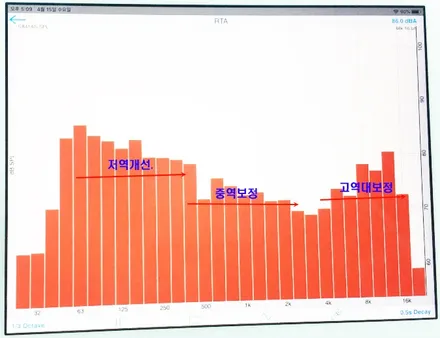

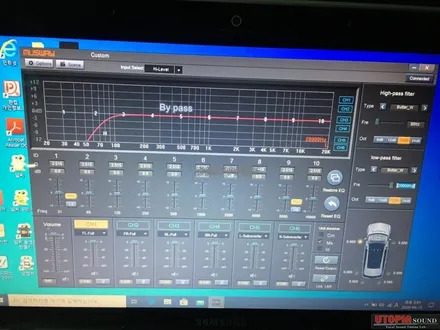

AVI SQ 4050 DSP 앰프 기능에 포함된 10밴드 EQ 를 사용한

2차 보정 셋팅 결과입니다.

​

기존에 딥 현상이 생겼던 1500hz ~ 3500hz 구간이 비교적

안정적이 되었습니다.

해상력을 좌우하는 12khz 구간 역시 EQ 보정 셋팅을 통해

안정적인 수준까지 끌어올렸습니다.

​

​

하지만 초고역대를 살펴보면 16khz 구간의 그래프는

기존의 FFT 그래프 수치와 동일합니다.

K7 차량에 장착한 고음 스피커의 경우 CDT DRT 24 입니다.

​

​

DRT 24 트위터의 재생 주파수 대경을 살펴본다면

2500hz ~ 20.000hz 입니다.

그러니 16Khz 부터 슬로프가 떨어지는것은 당연하지요.

​

​

일부 고가의 트위터 유닛은

1000hz ~ 30.000hz 의 넓은 주파수 대역을 가집니다.

일반 트위터에 비해 대역폭이 넓은 만큼 초고역대의 여윤이 좋긴 하지만

금액이 만만치 않다는것이 단점이긴 하지요

​

​
