안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전 서구점 입니다.

오늘 소개 해 드릴 차량은

K7프리미어 !!!

오늘 시공 하게될 작업은

모니터링팩 라이트(서라운드 뷰, 후측방모니터)

HUD(헤드업디스플레이)

전동트렁크

장착 작업입니다.

​

안전한 드라이빙과

좁은 골목에서 사각지대를

줄여주어 내차를 보호 할 수 있는

서라운드 뷰 !! 및 후측방 모니터

운전 중에 전면 유리에

각종 주행 표시를 해주어

시야 분산을 없애

편리하게 운전을 도와주는

HUD(헤드업디스플레이)!!

그리고 트렁크 사용량이

많으신 분들께는

정말 편리하고 꼭 필요한

전동 트렁크!!

​

요즘 출시 되고 있는

차량들에서는 기능이 포함되어 있어

안전한 드라이빙과

편리함을 느끼실 수 있는데요

100% 순정 제품으로 시공되기에

많은 분들께 추천드리는 기능입니다.

​

그럼 사진을 통해 포스팅을

시작하겠습니다.

K7프리미어 차량이 입고 되었습니다.

다시 한번 고객님께

감사의 말씀 전합니다.

기존 후방카메라의 모습으로

카메라는 탈거하고

서라운드뷰 전용카메라로 교체가 됩니다.

전방 라디에이터 그릴과

사이드미러에도 카메라가 미적용되어 있기에

서라운드뷰 카메라가 적용된

사이드미러와 전방카메라 타입의 그릴로

교체됩니다!!

콘솔스위치 역시 기존 버튼은

후방 영상만 ON/OFF 되는 기능으로

서라운드뷰 스위치로 교체되구요

​

계기판 역시 후측방 모니터 기능이

적용된 슈퍼비전 클러스터 계기판으로

교체 진행됩니다.

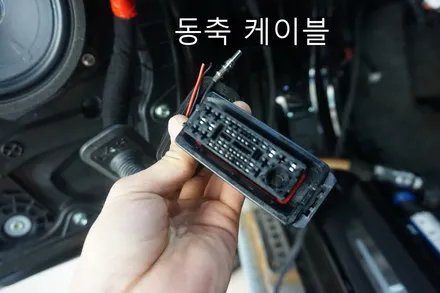

서라운드뷰 전용 사이드미러 교체 후

순정 커넥터에 동축케이블을

삽입하여 작업이 진행되며

도어에서 차체로 들어오는 커넥터에도

동일하게 동축케이블을 삽입하여

순정과 동일하게 손상없이

깔끔하게 작업됩니다.

후방카메라 역시

서라운드뷰 전용카메라로 교체가 되며,

동축케이블을 삽입해

커넥터를 생성해 줍니다.

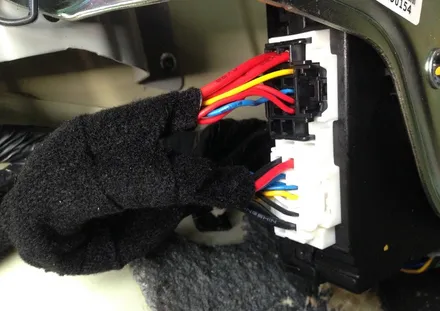

모든 배선 작업을 완료하면

서라운드뷰 유닛을 설치합니다.

​

전/후방, 좌/우 4개의 카메라 영상

출력을 위해 각각의 순정 케이블을

유닛에 체결해주면...

서라운드뷰 장착 작업은 완료됩니다.

전방에 서라운드 뷰 전용 그릴로 교체 후

카메라를 장착 하였으며,

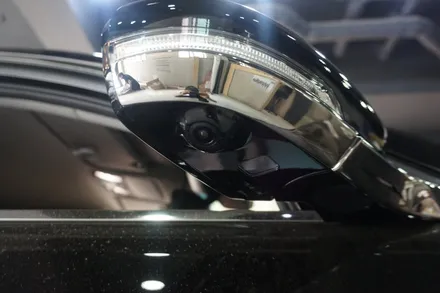

사이드 미러 역시 기존 미러는 탈거하고

서라운드뷰 카메라가 적용된

사이드 미러로 교체 하였습니다.

카메라가 설치 되었으니 스위치도 생겨야겠죠?

기존 후방카메라만 볼 수 있엇던 콘솔스위치에서

서라운드뷰 스위치가 적용된 콘솔스위치로 교체 되었으며,

인디게이터(IND) 표시등으로

ON/OFF 도 확인 가능해졌습니다.

​

서라운드 뷰 장착 작업의 마무리는

보정작업이지만...

보정 작업은 모든 작업을 마치면 진행하구요~

다음 작업인...

​

HUD(헤드업디스플레이)

작업을 이어가도록 하겠습니다.

HUD(헤드업디스플레이)

작업을 위해서는,

실내 전방부분의 핸들 및 대쉬보드를

모두 탈거 후 장착이 진행됩니다.

탈거된 크래쉬 패드에 장착된 부속품들은

HUD전용 크래쉬 패드에 옮겨

장착해 줍니다.

HUD 커넥터 배선을 만들어 준 후

유닛 장착과 크래쉬 패드를 재조립 합니다.

모든 장착이 끝나면 커넥터 체결 후

고정 브라켓을 사용해 유닛을

고정해주면 끝 !!!

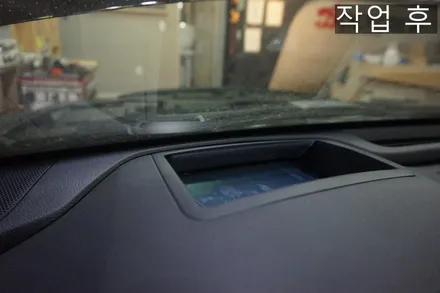

작업 전과 후의 비교 사진입니다.

크래쉬 패드를 잘라 가공하는것이 아닌

1:1앗세이 통교체로 작업이 되기에

단차는 찾아 볼수도 없으며

깔끔하고 완벽하게 HUD(헤드업디스플레이)

장착이 완료 되었습니다.

장착 완료 후 전용 스캐너를 사용하여

소프트웨어 보정 작업을

진행하면 HUD(헤드업디스플레이)를

사용 하실 수 있게됩니다.

HUD(헤드업디스플레이) 표시가

전면 유리에 나타나는 모습으로

주행 표시 및 속도표시 그리고

네비게이션 길안내까지 나타나며,

​

실제로 보시면 선명하고 깔끔한

시인성을 보실수 있으십니다.

디스플레이 차량설정 메뉴에

헤드업 디스플레이 메뉴가 생성되어

영상의 높이,회전,밝기 역시 차주분에 맞게

조정 하실 수 있으시며

계기판에 나타나는 안전 표시 정보 역시

HUD(헤드업디스플레이)에 나타나

운전자의 시야분산을 덜어주어

안전한 드라이빙을 느끼실수 있게됩니다.

마지막으로

전동트렁크

작업 이어갈게요~

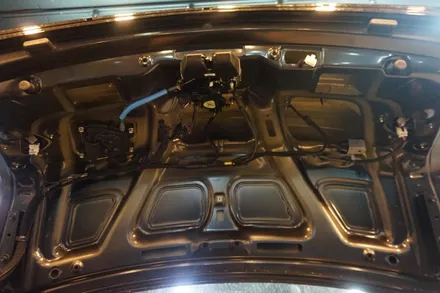

트렁크 후드 부분을 탈거하고

배선 작업 및 기존 트렁크 래치를 파워 래치로

교체 장착 합니다.

순정 드라이브 샤프트 및 모듈을

전용 브라켓에 고정 후,

순정 커넥터 배선 작업을 진행!!

전동트렁크 모듈과 쇼바가 장착된 모습입니다.

기존에 달려 있던 트렁크 쇼바 위치 보다

한 단계 위에 쇼바를 설치하였으며,

기존에 설치되어 있던 스프링은

필요가 없게되니 탈거합니다!

모든 장착이 완료 되면

순정 모듈에 만들어 놓은 커넥터를 체결합니다.

모든 배선 작업은 흡음테이프를 사용하여

순정과 동일하며 깔끔하게 진행하였습니다.

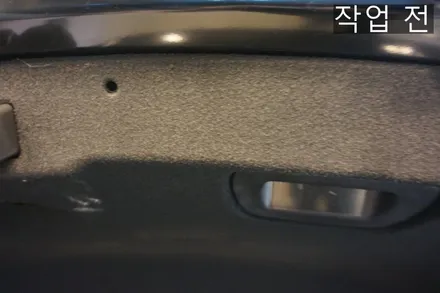

이렇게 전동트렁크 장착 작업이 완료되면

탈거의 역순으로 재조립을 진행 합니다.

​

순정 트렁크 스위치도 설치가 되었습니다.

모든 제품은 100% 현대모비스 순정제품을

공급받아 사용하기에

작동 방식 역시 순정과 동일합니다.

​

이것으로 모든 장착 작업을 마쳤으니

서라운드 뷰 보정 작업만 하면

완벽하게 끝나게 됩니다 ~

​

그럼 보정 작업 하러 ~ ~

새로운 카메라가 설치되었으니.

서라운드 뷰 보정작업은 필수!!

보정판을 설치 후

서라운드 뷰 카메라 보정 작업을 진행합니다.

보정작업 진행하기 전 사진으로

카메라의 화각이 맞지 않아

직선이 맞지 않고 겹치고 깨지는 현상이

발생합니다.

전,후방 그리고 좌,우 사이드미러에

설치된 서라운드뷰 전용 카메라의

보정작업을 진행하여

카메라의 각도 및 깨짐,겹치는

현상을 없애줍니다.

보정 작업을 마치게 되면

처음에 맞지 않던 부분이

정확하게 맞아 떨어져

깨짐 현상 및 왜곡된 부분이 사라져

사각지대를 완벽하게 영상 출력합니다.

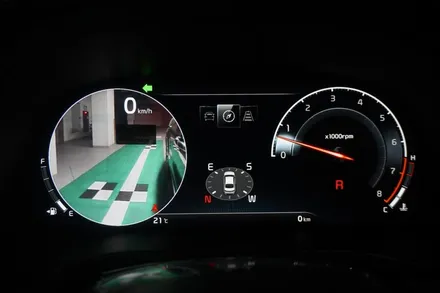

계기판도 슈퍼비전 클러스터로 교체하여

후측방 모니터 기능까지 활성화 되어,

차선 변경 시 사이드 미러를 보지 않고

계기판으로도 확인이 가능해졌습니다.

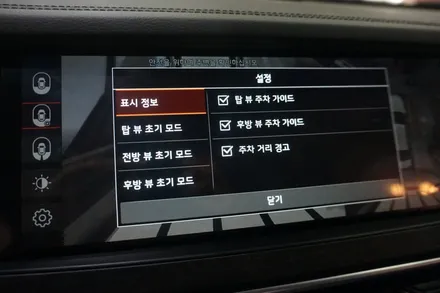

보정 작업이 완료되면

서라운드뷰 표시정보 및 모니터 자동 켜짐

기능이 생성되었습니다.

또 한 서라운드 뷰 초기 모드 설정까지 가능해졌으며,

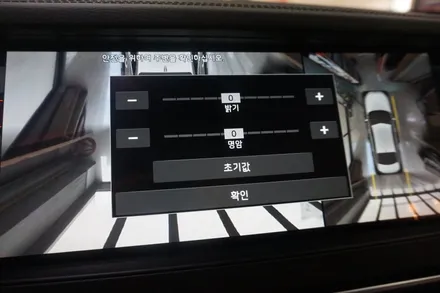

디스플레이창의 밝기와 명암 조절도

가능하기에 차주분에 맞게 설정도 하실 수 있게됩니다.

기존모델보다 커진 디스플레이창과

신형 모델 차량 답게

대형세단 부럽지 않은 선명한 화질을

자랑하며, 스카이뷰와 전방,후방

다양한 뷰를 제공하기에

원하는 부분만 보실 수 있고

좁은 골목과 주차공간에서

사각지대를 확실하게 줄여 주는

서라운드 뷰 기능과

주행 중 전면유리에 주행표시를 나타내주는

HUD(헤드업 디스플레이)

장착으로 안전하고 편리한 드라이빙을

즐기실 수 있게 되며,

트렁크 사용량이 많으신 차주분들에게

꼭 필요한 전동트렁크 시공까지

​

초보자나 운전경력이 많으신 분들에게

서라운드뷰와 HUD(헤드업디스플레이),

편의기능인 전동트렁크까지

추천드리며, 포스팅을 마치도록 하겠습니다.

​

감사합니다.

​
