반갑습니다.

울산카오디오 DSP 프로세서 튜닝 전문점

울산유토피아 카 오디오입니다.

​

​

금일 포스팅 내용은 싼타페 차량의 순정앰프 하이입력 배선의 미세숏트 증상으로인한

오디슨 비트텐 DSP 프로세서의 불량에 대한 내용을 다루어볼까 합니다.

​

#울산오디슨비트텐

#울산카오디오DSP프로세서

#울산카오디오DSP앰프

​

싼타페DM 차량이 프론트 스피커 Mute 증상으로 인하여

유토피아 카오디오에 입고가 되었습니다.

불량증상을 하나하나 살펴보았습니다.

​

살펴본결과 싼타페 DM 차량의 순정 앰프에서 하이입력 배선 작업이

진행되어있었는데 이곳에서 미세 숏트증상으로 인하여

오디슨 비트텐 DSP가 불량이 생겨 소리의 Mute 증상이 잠겨있었습니다.

​

⊙동영상을 보시면 불량증상 내용을 확인할수 있습니다.

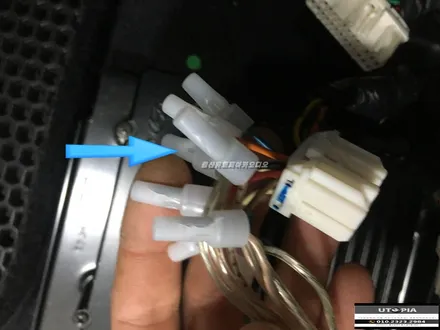

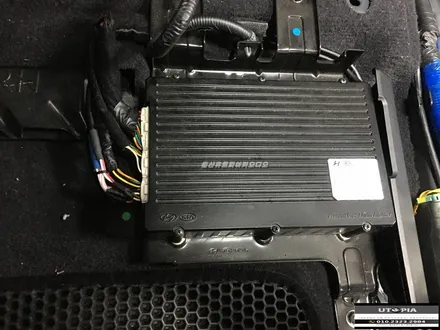

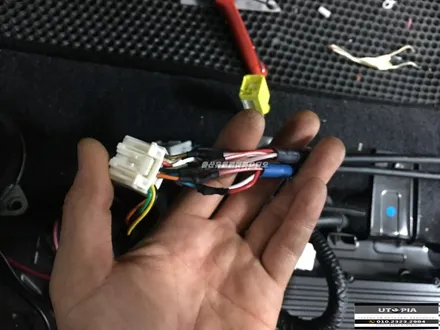

사진을 보면 싼타페DM 차량의 순정 앰프 컨텍터부분의 배선 부분을

컷팅한후 꼬깔 배선 집게를 이용하여 작업된 케이블을 확인할수 있습니다.

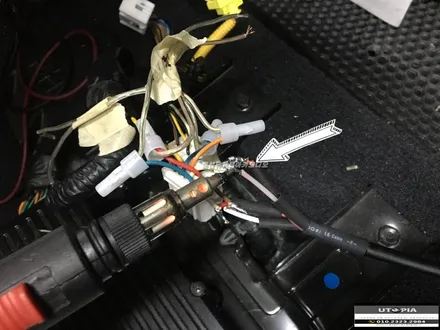

한번 작업이 진행되었던 운전석 라인 부분의 하이입력배선의

​

미세한 숏트 증상을 찾아내어 배선 작업이 새롭게 진행되었으며

기존의 스피커 라인은 모두 탈거를 하였네요

​

​

99.9% 4심 무산소 동선을 사용하여 작업의 퀄리티를 높이는

울산유토피아 카오디오의 작업이 진행되었습니다.

배선 작업은 새롭게 진행되었으며 배선 작업의 경우 납땜을 이용하여

견고하게 작업합니다.

​

입력 위상 체크는 기본

▶ 싼타페 차량의 순정앰프에서 출력되는 하이입력 배선의 입력신호를

찾아 오디슨 비트텐 dSP 프로세서의 하이입력부분에 연결합니다.

​

​

기존의 꼬깔 집게 작업이 진행되었던 처음 작업과는 달리

기초적인 작업에 있어 퀄리티가 더욱 좋아진 울산유토피아카오디오의

배선작업 결과를 확인할수 있습니다.

​

​

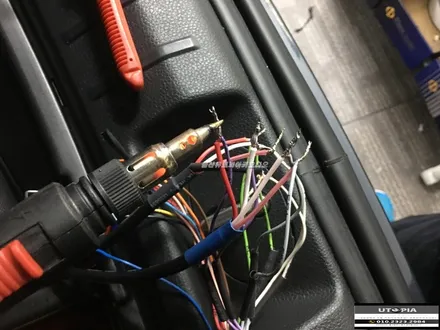

오디슨 비트텐 하이입력 연결과정입니다.

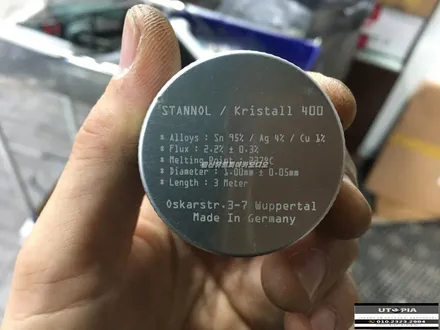

독일 STANNOL 은납을 사용하여 납땜 작업이 진행됩니다.

작업의 마무리는 수축튜브를 사용함으로써 작업의 퀄리티를 더욱

높이고있는 울산유토피아카오디오의 작업이 진행되었습니다.

​

#울산카오디오은납

#울산카오디오납땜

​

​

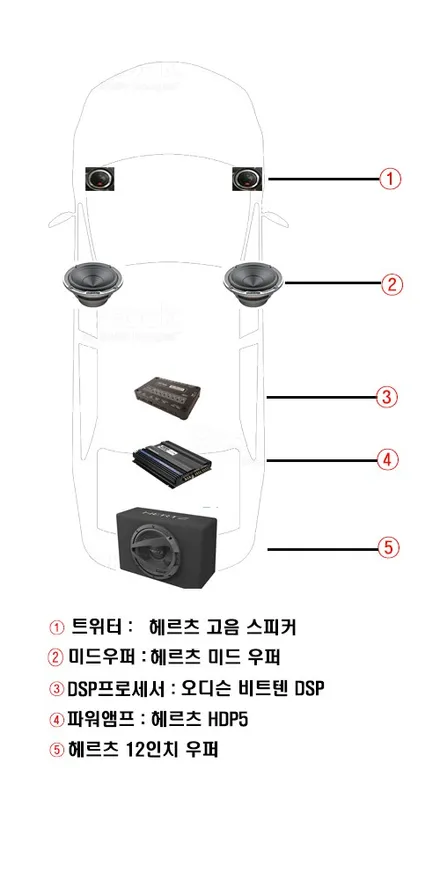

▲ 2웨이 멀티 카 오디오 작업 부분이 진행됨에 있어

가장 중요한것은 DSP 정밀 튜닝입니다.

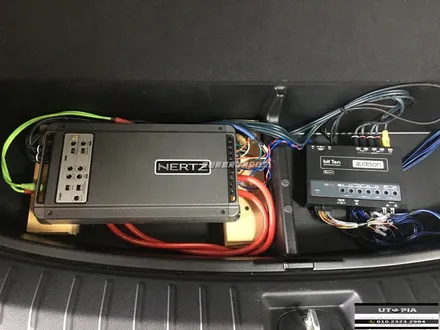

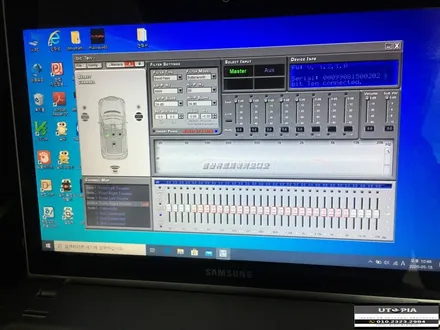

오디슨 비트Ten DSP 프로세서를 구동하여 2웨이 멀티 카 오디오

정밀 사운드 튜닝 작업이 들어갑니다.

​

​

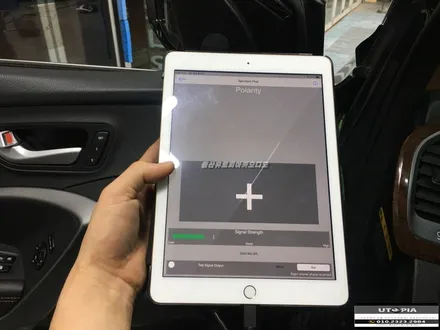

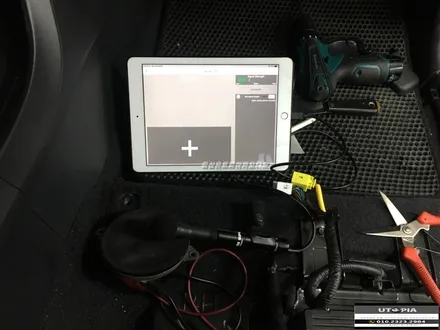

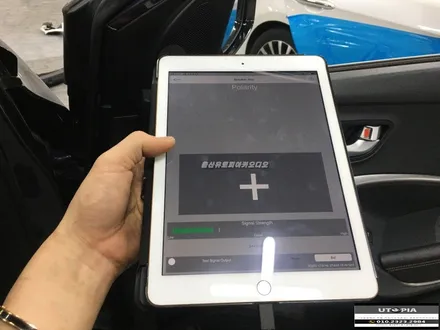

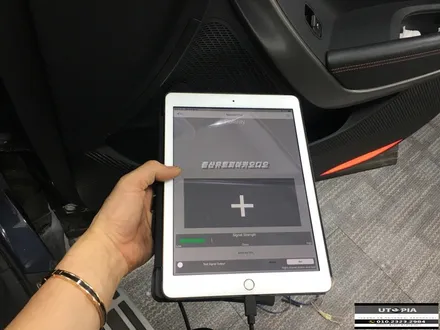

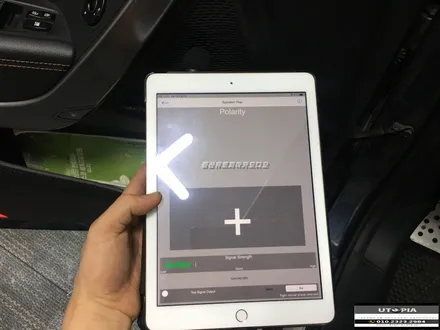

작업의 마무리가 진행됩니다. 스피커 출력 위상을 체크 합니다.

운전석 고음 스피커 / 조수석 고음 스피커

운전석 미드 스피커 / 조수석 미드 스피커

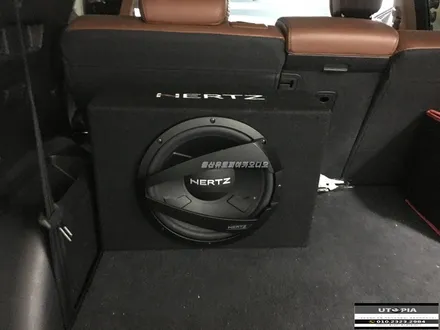

서브우퍼 .. Total 5개의 스피커 출력 위상을 체크

​

#울산카오디오점검

#울산카오디오위상체크

#울산카오디오장비점검

​

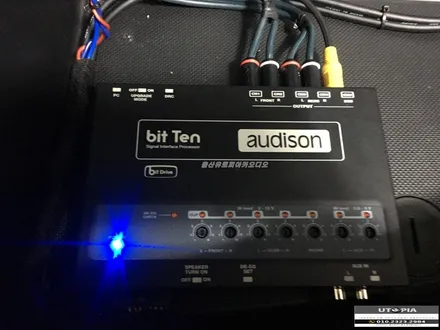

▶Bit Ten DSP 정상작동

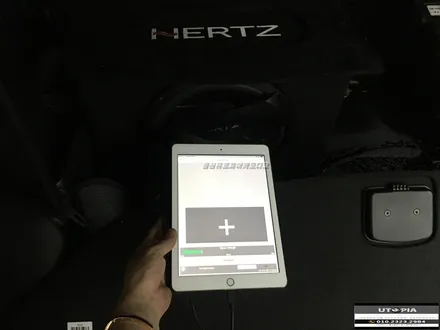

☞ 새롭게 작업이 진행된후 bit ten 프로그램을 구동시켜

모든 기능을 정상작동하게 만들었습니다.

​

​

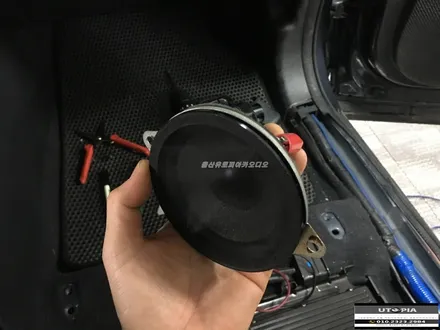

문제가 되었던 4인치 미드레인지 콕셀 스피커는 탈거합니다.

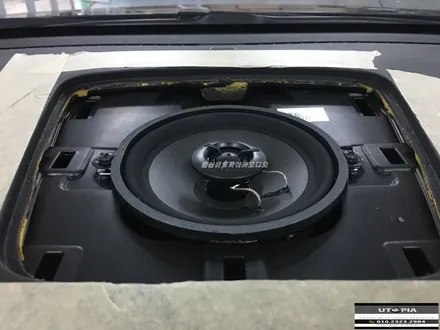

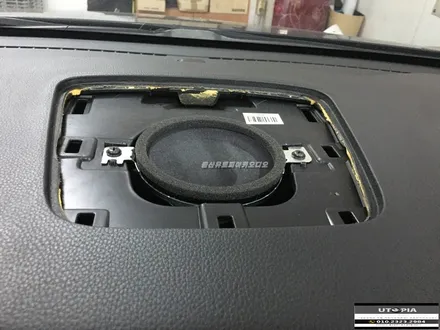

싼타페 차량에 장착이 되었던 센터 스피커의 경우

4옴의 조니 모니터 스피커 입니다.

​

싼타페 JBL 옵션 차량의 경우 센터 스피커의 옴수는 2옴이 적용됩니다.

이런 이유로 무조건적인 센터스피커의 교체 보다는 순정 센터스피커를 주문하여

장착함으로써 전체적인 사운드 발란스를 매칭하여 출고하였습니다.

​

​
