안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전 서구점 입니다.

오늘 소개 해 드릴 차량은

기아자동차의 스포츠세단

스팅어 입니다.

​

스포츠 세단차량으로

아우디 A7 차량과 디자인적으로

비슷하고 후륜구동의 5도어 패스트백 차량으로

스포츠 세단차량이지만 패밀리카로도

가능하며, 옵션도 풍부하여

많은 분들의 사랑을 받았는데요,

하지만....

아무리 옵션이 풍부하더라도

기본사양이 아니기 때문에 차량을

계약 하셨을때 선택옵션을 빼고 출고 하신분들께서

많이 의뢰를 주시고 계시는데요

그럼 오늘 작업하게 될

어라운드 뷰 장착 포스팅을

시작하도록 하겠습니다.

​

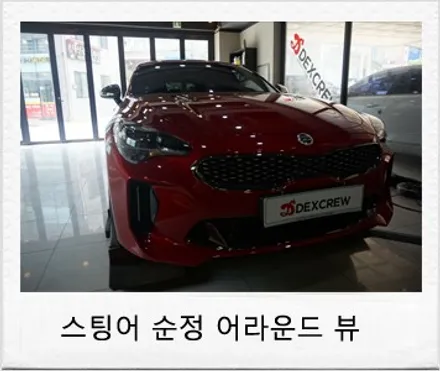

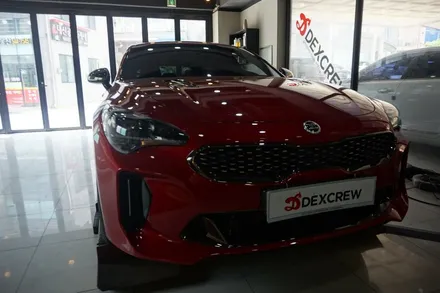

스팅어 차량이 입고 되었습니다.

레드색상의 차량으로 스포츠세단 차량인

스팅어와 정말 잘 어울리네요^^

드라이브 와이즈가 적용된 차량으로

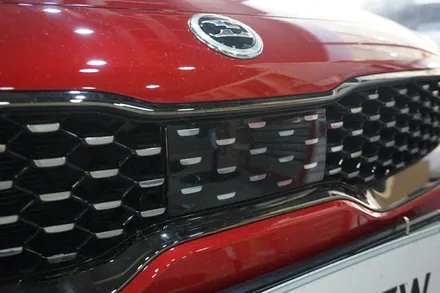

전방 카메라는 없고 ASCC 커버만 장착되어 있습니다.

스팅어 차량은 다른차량과 다르게

전방카메라가 ASCC커버에 장착이 되기에

라디에이터 그릴은 교체하지 않고

작업이 진행됩니다!!

사이드 미러는 하단에 카메라가 적용된

미러로 1:1 통교체가 됩니다.

순정부품만을 사용하여 작업하기에

하단부에 가공하여 카메라를 장착하는것이 아닌

교체하여 작업이 진행됩니다!!

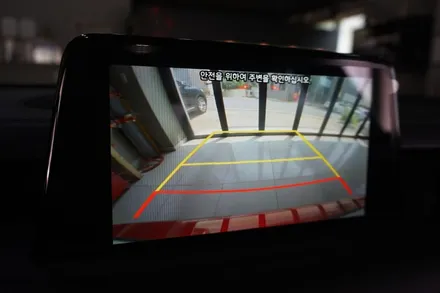

어라운드 뷰 시공전

후방카메라 영상입니다.

​

기존 장착된 후방카메라는 탈거하고

어라운드 뷰 전용 광각카메라로

교체합니다.

​

그럼 작업을 시작해 볼까요 ~ ?

작업하기 전....

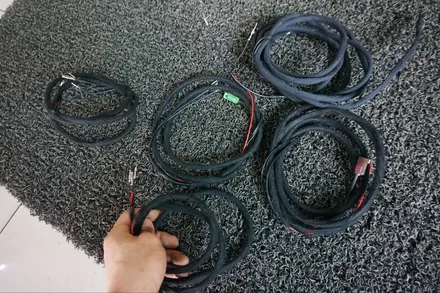

미리 만들어 놓은 동축케이블과 배선들 입니다.

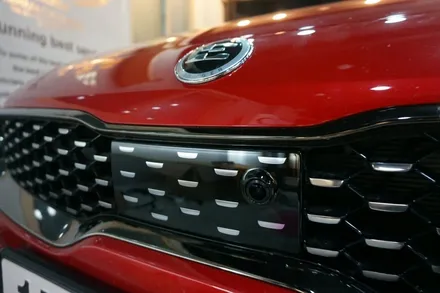

범퍼를 탈거하고 ASCC 커버를

전방카메라 타입의 ASCC커버로 교체한 후

카메라를 장착해 줍니다.

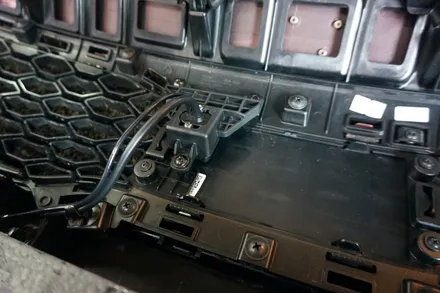

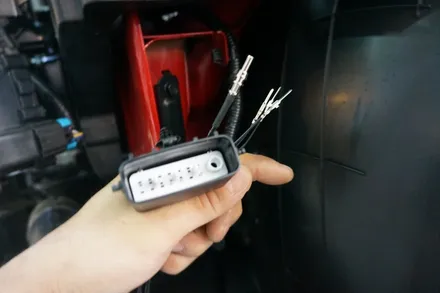

전방카메라가 설치되었으니

차체쪽 커넥터에 동축케이블과 핀삽입을 통해

배선작업을 해주면 완료!!

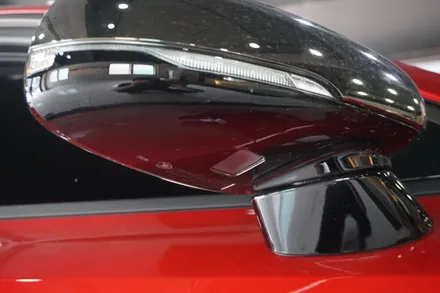

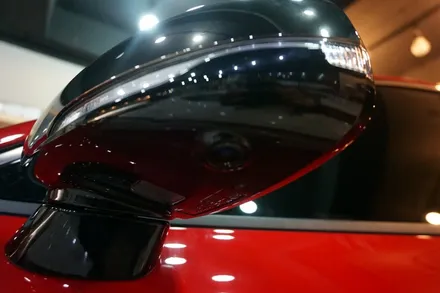

사이드 미러도 하단에 카메라가 적용된

사이드 미러로 교체 하였습니다.

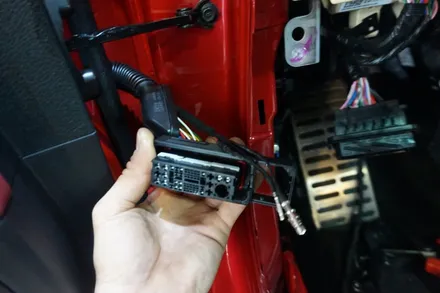

카메라가 적용된 사이드미러로 교체 되었으니

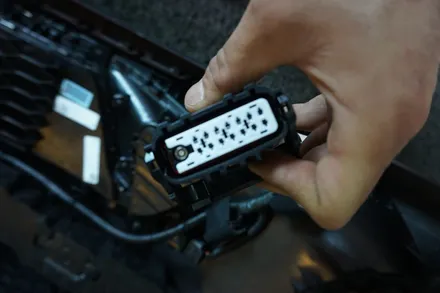

도어에서도 배선 작업이 이루어지는데요

마찬가지로 순정 커넥터에

동축케이블과 핀삽입을 통해

순정 커넥터에 손상없이 깔끔하게

배선작업을 합니다.

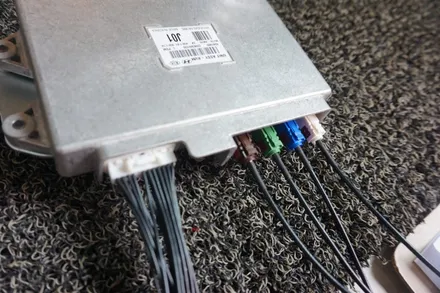

순정 어라운드 뷰 모듈에

미리 만들어 둔 커넥터와

전,후방 그리고 좌,우 총4개의

카메라 영상 동축케이블을 모듈에 연결 해주고

순정과 동일한 위치에 모듈을 장착해 줍니다.

배선 및 물리적 작업이 끝나고

모든 커넥터 체결이 완벽하게 체결되면

어라운드 뷰 영상이 나타나게 됩니다.

하지만 어라운드 뷰 영상이 나온다고

작업이 끝난건 아니겠죠?

카메라의 왜곡된 부분을 없애주는

보정 작업을 해주어야 완벽하게 끝이나니..

보정 작업을 하러~~

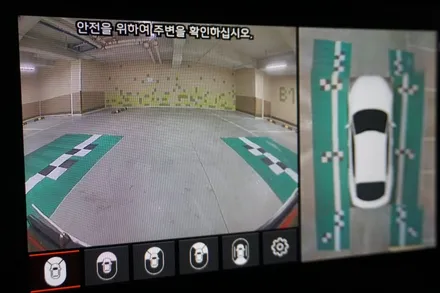

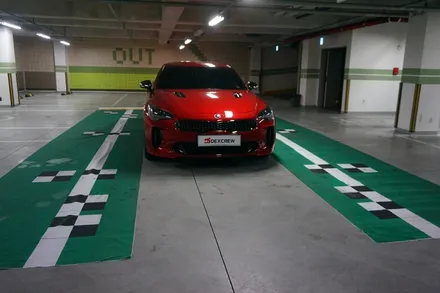

어라운드 뷰 보정 작업을 위해

보정판을 설치하고 진행합니다.

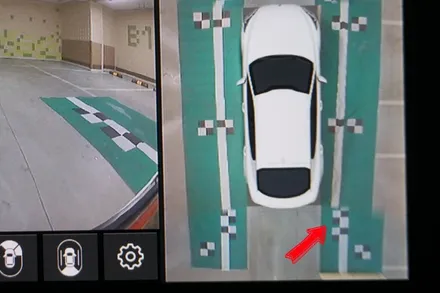

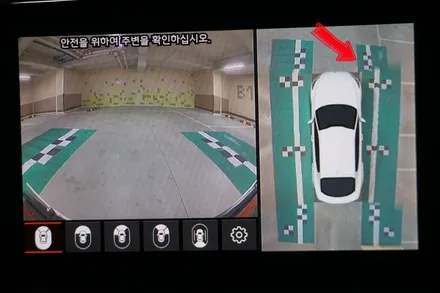

보정 작업 전 영상으로 차량의 전방과 후방쪽에

카메라 깨짐 현상이 발생하였는데요

이런 현상을 없애고자 보정작업은 필수 아닌 필수 !!!

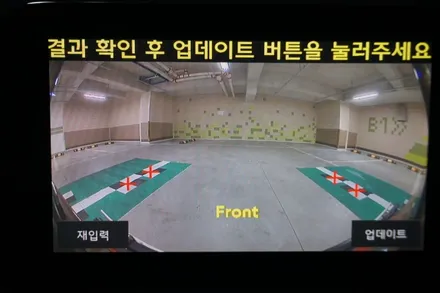

4개의 새로운 카메라의 화각을 조정해

누락되거나 겹치는 부분이 없도록 해줍니다.

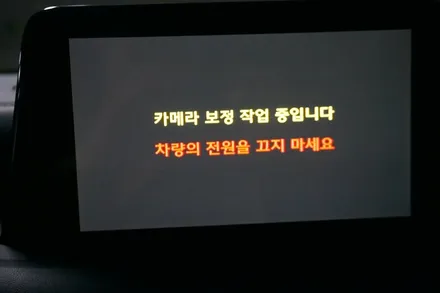

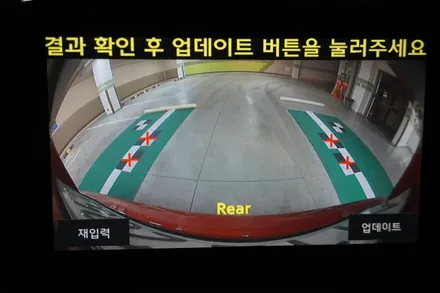

전,후방/ 좌,우 4개의 모든 보정이 완료되고

저장되는 중입니다.

이 작업이 끝나게 되면 겹치는 부분 없이

깔끔한 영상을 보실 수 있게됩니다.

보정 작업이 완벽하게 마치게 되면

처음에 겹치고 왜곡된 부분들이

모두 사라져 깔끔한 영상을 출력하여

보여줍니다^^

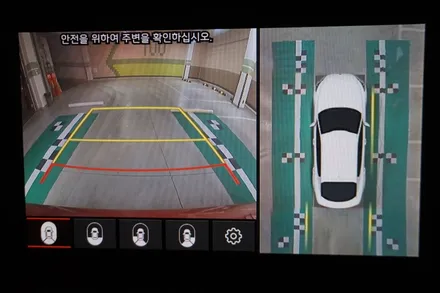

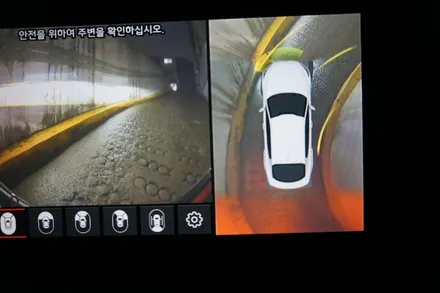

어라운드 뷰 화각 보정이

완벽하게 보정되면

위 사진처럼 왜곡된 부분 없이

영상을 출력하여 주차 시 보다 편리하고

안전하게 도와줍니다.

좁은 길을 지나갈때도

사각지대를 정확하게

확인이 가능해졌습니다.

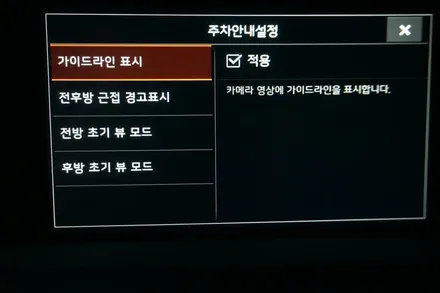

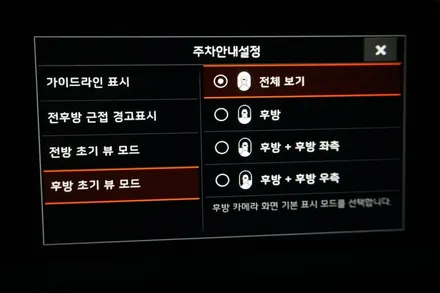

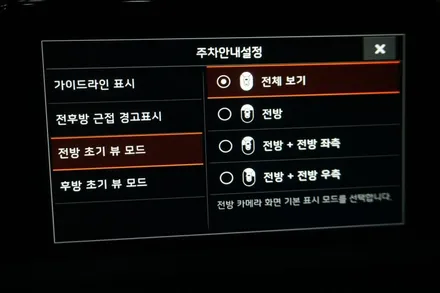

차주분이 원하시는 대로

전방과 후방 초기 뷰 모드도

설정 하실 수 있어

사각지대를 빠르고 편리하게

확인 하실 수 있어

정말 편리합니다

​

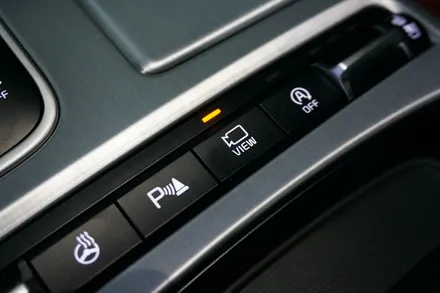

스팅어 차량은 기본적으로

스위치는 적용되어 있는데요

이전엔 후방영상만 볼때 사용하던 스위치가

앞으론 전,후방 모두 볼 수 있는

어라운드 뷰 전용 스위치로!!

​

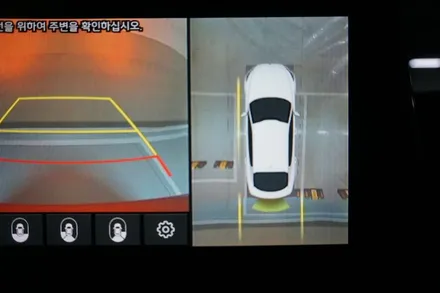

기어를 후진으로 변경하면 자동으로

영상이 출력되며 전진하시면

전방영상을 보여주며

20km 이상 주행시 자동으로 꺼지기에

스위치는 거의 사용 하실 일이 없다고 생각됩니다 ^^

​

이것으로 스팅어 차량의

순정 어라운드 뷰 장착 작업을

마치며 포스팅을 마치도록 하겠습니다.

​

감사합니다.

​
