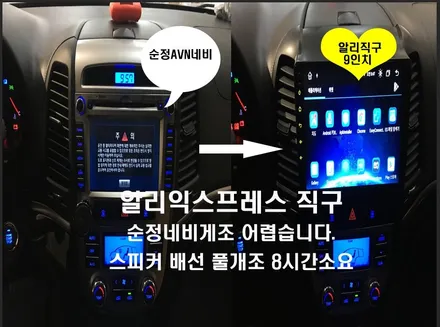

울산안드로이드네비게이션 / 싼타페CM 순정네비게이션 탈거.. 알리에서 구입해온 안드로이드 9인치 장착

반갑습니다. 울산자동차안드로이드카오디오 작업 전문점

울산유토피아 카오디오입니다.

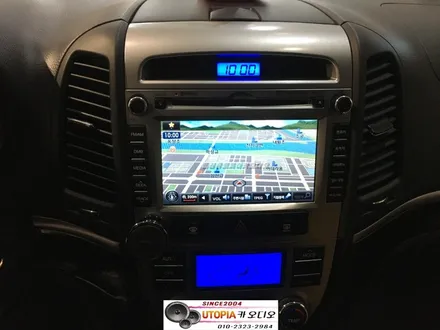

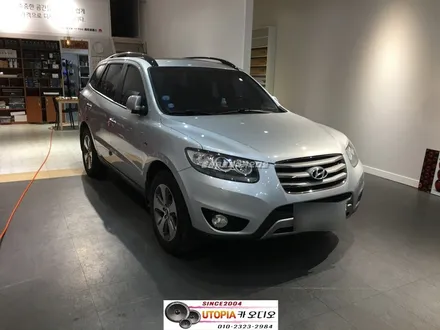

금일 포스팅 차량은 싼타페CM 차량입니다.

그중에서 작업이 상당히 까다로운 순정네비게이션 옵션 차량이에요..ㅋ

​

​

CM 순정네비게이션 옵션의 경우 개조해야할 부분이 상당히 많습니다.

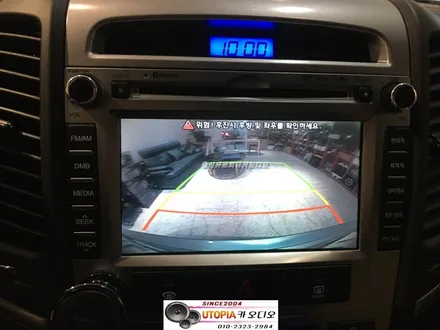

CM차량의 순정 후방카메라는 사용하지 않습니다.

9인치 안드로이드카오디오에 이식하면 화면이 좋지않기 때문이에요

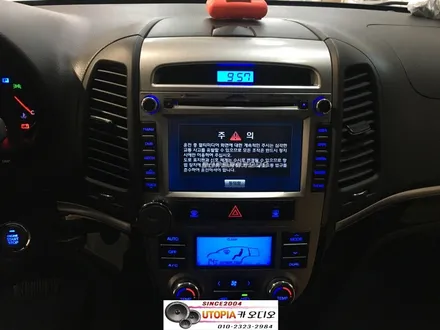

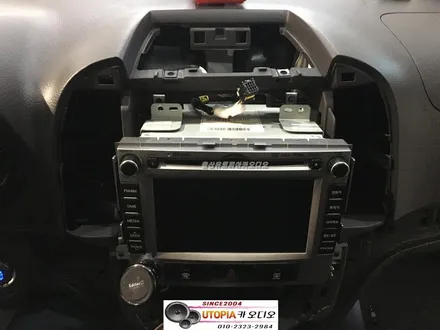

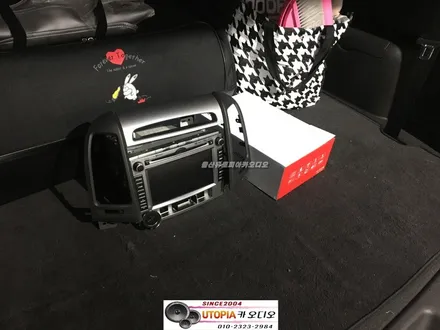

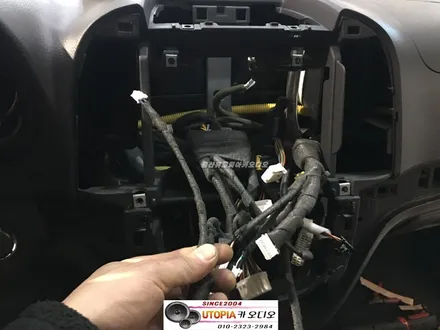

알리에서 구입해온 안드로이드 작업을 하기 위하여 순정 AVN 오디오를

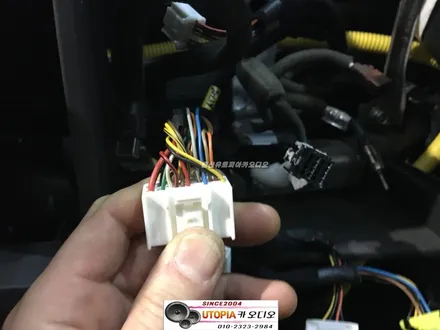

모두 탈거합니다. 오른쪽에 보이는 컨넥터는 개조하여 사용할수는 없습니다.

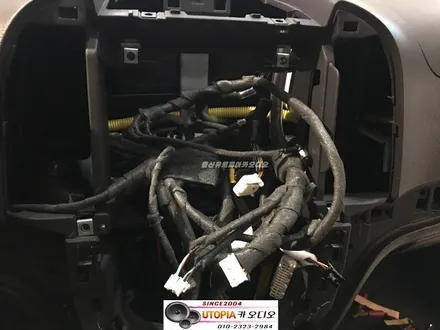

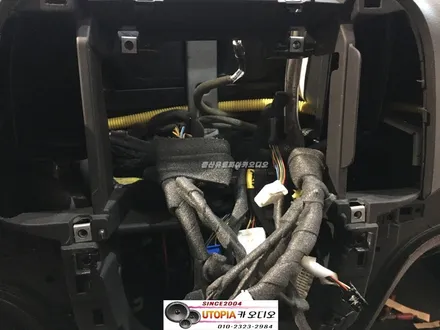

CM차량에 작업되는 모든 배선은 풀 개조하여 다이렉트로 배선 작업이 진행되어야해요..

​

카 오디오 작업을 하기 위하여 배선을 다이렉트 작업합니다.

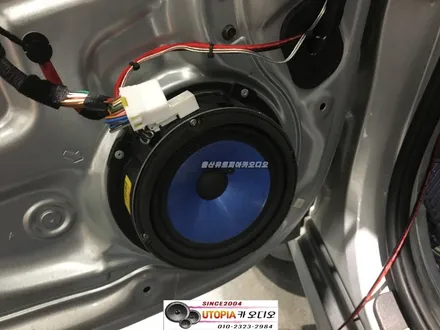

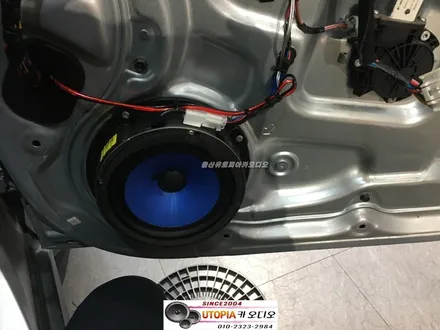

즉.. 안드로이드 출력을 CM차량의 순정 스피커와 직결 연결하는 작업이지요..

고음스피커까지 함께 나오도록 작업해야 합니다.

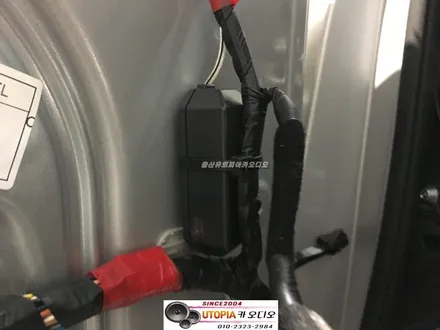

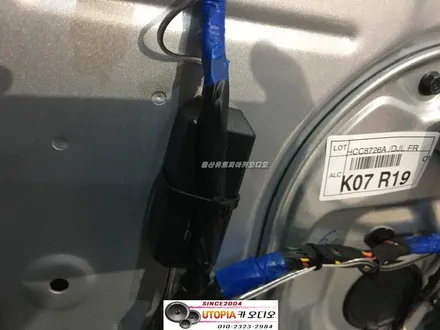

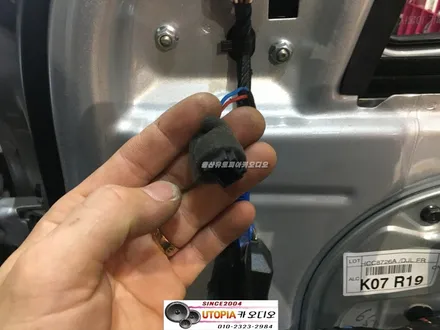

이런경우 하이패스 필터를 장착하여 고음 소리가 나오도록 만들어야해요

스피커 컨넥터 연결방식은 잭 바이 잭 타입으로 시공하였습니다.

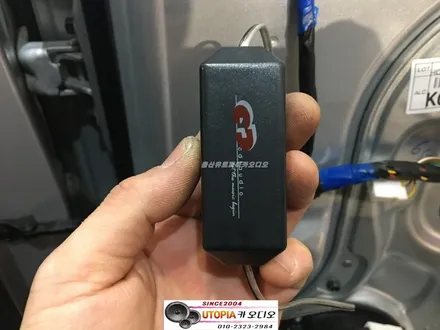

하이패스 필터는 미국 CDT 제품으로 선정하여 작업을 진행하였어요 ^^

CDT 하이패스 필터는 10uf 마이크로콘덴셔 입니다.~

울산유토피아카오디오 배선작업입니다.

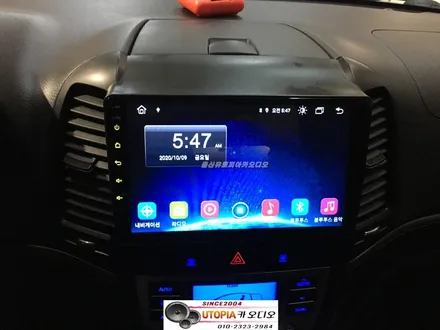

알리에서 구입해온 안드로이드 9인치 카오디오 ...

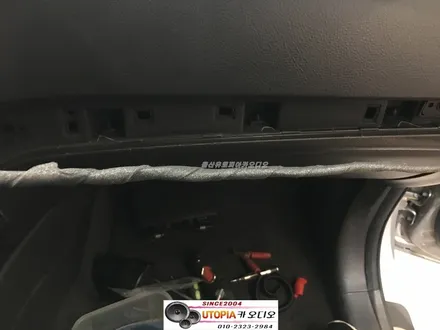

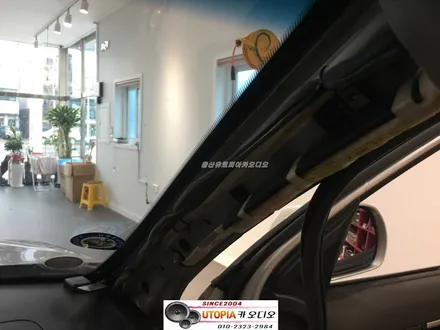

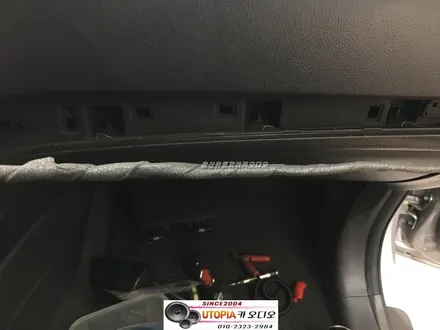

센터페시아 안쪽 부분의 모든 배선은 흡음처리작업으로 진행됩니다.

작업후 주행중에 발생하는 잡소리는 전혀 없습니다.

정말꼼꼼하게 시공하였습니다.

​

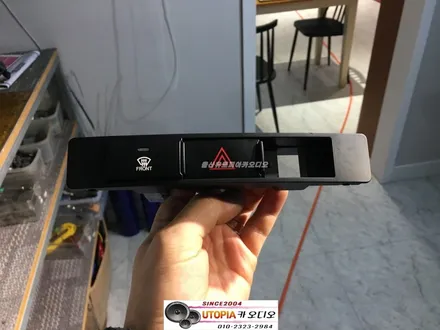

싼타페 차량의 3구 버튼입니다.

그냥 작업하면 절대 맞지 않습니다.

베이비그라인더 공구를 가지고 많이 깎아내어야 쏙~ 들어갑니다.

* 상단의 동영상을 보시면 내용 있어요 *

카메라가 2개가 장착이되면 정말 보기 싫어요..ㅋ

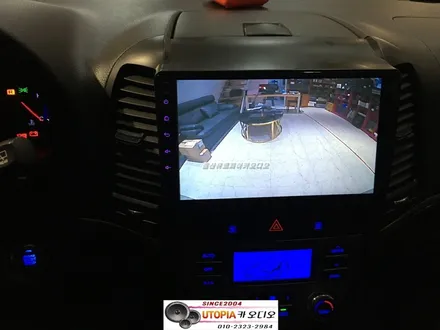

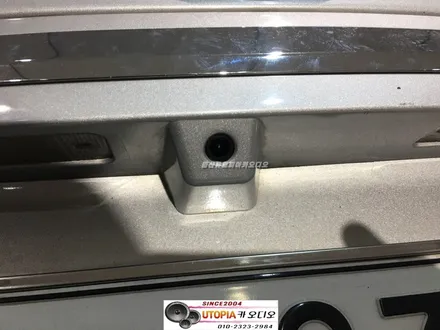

CM차량의 순정 후방카메라 자리에 애프터마켓 후방 카메라를

이식시켜 순정과 동일하게 작업을 하였습니다.

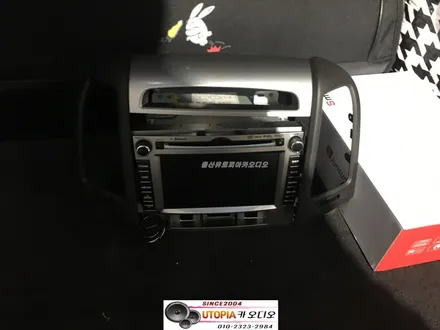

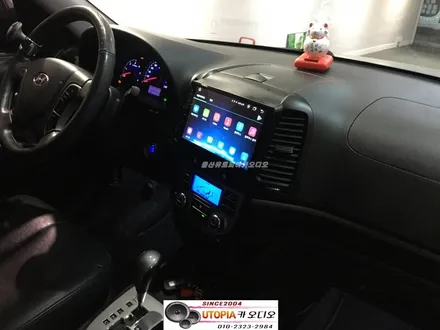

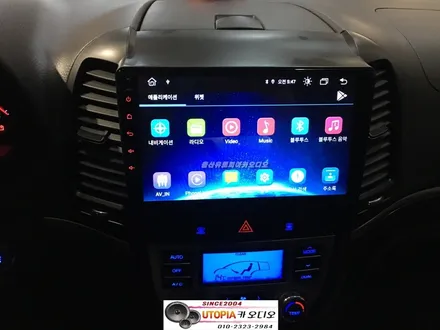

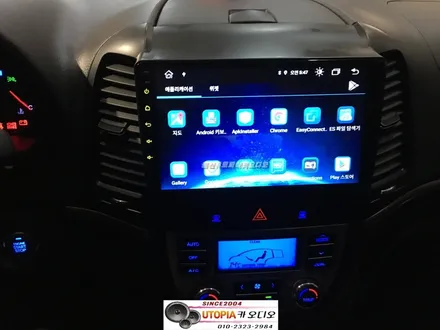

알리에서 구입해온 CM전용 안드로이드 카 오디오입니다.

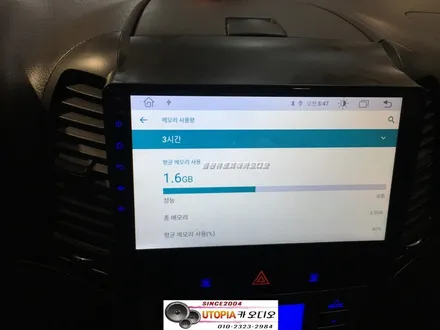

4기가 램은 확인하였습니다.

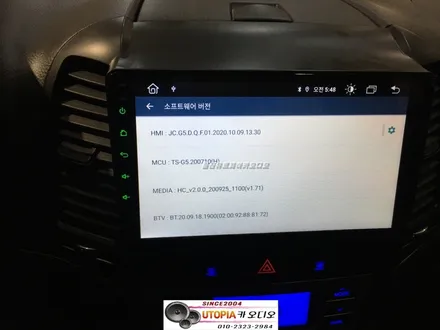

안드로이드 버전은 8.1버전처럼 보이네요...

상세한 스펙은 표기가 되어 있지 않아요...ㅜㅜ

​

​
