울산카오디오 / 대구 LF 소나타 카오디오 갈아엎고 다시 작업 AVI SQ 4050 DSP 앰프 완벽한 셋팅까지!

반갑습니다. ^^ 울산카오디오 Since2004~

울산유토피아 카오디오입니다.

이번에 소개할 차량은 대구에서 카 오디오 점검차 방문해주신 LF소나타 차량입니다.

포컬 스피커 + AVI SQ4050DSP 앰프 + 나까미치 바닥 우퍼 작업이 되어 있는데요...

​

이 차량의 카 오디오 소리가 점점 이상해지는것을 느끼고

작업한 매장에 방문했지만 .. 그 업체는 이미 문을 닫았습니다.

어디다 하소연할곳도 없고 전화통화로 이런이야기 저런이야기를 하다보니

LF 차주님께서 점검을 받으러 방문하러 오신다고 하시어

약속 시간에 맞추어 점검이 진행되었어요..

​

작업이 되어있는 포컬 스피커인데요....

스피커 플레이트를 MDF로 가공하여 작업이 되어 있습니다.

문제는 MDF의 두께가 너무 두꺼워서 LF 차량의 도어트림과 간섭이 발생..

그 결과 스피커와 도어트림이 짖눌러져서 포컬 스피커가 훼손되는 문제가 생김..

그리고 짖눌러진 상태로 스피커가 구동되다보니 스피커 코일이 붙어 버렸습니다.

​

포컬 2웨이 패시브인데요.. 도어트림에 단단하게 고정이 되어야 합니다.

하지만 LF 차량은 패시브의 고정은 전혀 없습니다.

도어트림을 탈거하니 패시브가 안에서 흘러 내려 버리는군요...

정말 어처구니 없는 작업입니다.

​

PHASS 165G 모델입니다. PHASS 유닛중 가장 베스트한 제품이지요..

화사한 소리를 재생하는 2웨이 스피커 입니다.

PHASS 정식 수입품이며 코드 넘버를 통해 확인이 가능합니다.

스피커결선은 독일 은납으로 납땜 처리후 수축튜브로 마무리 하였습니다.

중역 스피커의 보컬음 보강 및 베이스 향상을 위한 Fastrings 장착까지..

​

PHASS P25IT 고음 스피커의 경우 1인치 알루미늄 챔버를 사용하여 앞유리위에 고정시켰습니다.

고음 스피커 하이패스 필터 장착은 필수입니다.

화사한 음색을 자랑하는 PHASS 유닛입니다.

​

시트우퍼 배선 점검입니다.. 허허.. 이것 참...

시트우퍼 배선의 경우 B+ 배선을 밧데리에서 직결해야 합니다.

하지만 대구에서 방문하신 LF 차량의 경우 블랙박스 ACC 의 얇은 배선에서

시트우퍼의 배선을 가지고와서 작업했네요..

정말 차량에 화제가 발생하지 않은것이 천만다행입니다.

​

그리고 또 하나의 문제는 시트우퍼의 하이입력 배선을

포컬 고음 스피커의 출력 라인에서 가져와서 작업하였습니다.

이렇게되면 시트우퍼에서 소리가 나오질 않습니다..

설령 소리가 나온다 하더라도 아주 약하게 구동됩니다.

​

기존의 하이입력 배선은 모두 철거 .. .

AVI SQ4050DSP 앰프의 5.6채널 신호를 이용하여 나까미치 바닥우퍼를

구동합니다. 입력 방식은 low 방식으로 변경하여 주파수 컷팅후

소리를 증폭시켰습니다. 그결과 정말 지금까지 들어보지못한 서브우퍼의

반응을 느낄수 있어요 ^^

​

​

시트우퍼 밧데리 B+ 직결 작업이며 중간에 휴즈를 장착하는것은 필수입니다.

이제 안심하고 카 오디오 맘껏 들으셔도 됩니다. ^^

​

운전석 및 조수석 ...

미드 베이스 + 고음 스피커는 모두 정위상을 확인할수 있습니다.

카 오디오 작업후 스피커 위상 체크는 필수 입니다.

​

대구에서 방문하신 LF 소나타 차량의 AVI SQ 4050 DSP 앰프 셋팅값인데요..

프론트 + 리어의 셋팅값이 이렇게 되어 있네요..

이렇게 셋팅이 된다면 해상력이 턱없이 부족합니다...

AVI SQ 4050 DSP 앰프의 셋팅값을 새롭게 설정하였습니다.~

고음 영역을 시원하게 들을수 있습니다.

그리고 서브우퍼 주파수 LP값 설정까지 모두 완료

카 오디오 DSP 앰프 셋팅 제대로 알고해야 합니다.

​

처음 샵의 경우 솔직히 DSP 셋팅이라하기 보다는 이것저것 만져서

공부를했다??? 이런 느낌을 받는 셋팅이네요

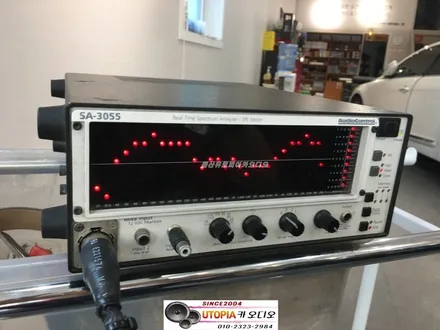

대구에서 방문하신 LF 소나차 차량의 RTA 측정결과 입니다.

정말 Good 입니다...

다만 중역 구간이 조금 더 높으면 좋은데 ..

베이스도 시원시원하게 나오며 고음의 해상력까지 완전 좋습니다.

​

조금 부족한 중역 구간은 4월달에 보정 셋팅하러 오실때 그때 다시 셋팅값을

변경시켜 중역 스피커의 부족한 부분을 보강해 드리기로 하였습니다.

지금 상태에서는 새제품을 장착했기 때문에 1달정도의 애이징 기간을 두고 지켜봅니다. ^^

​

​

​
