안녕하세요. 브랜든입니다.

오늘도 역시 간만에 오래된 작업 사진입니다. ㅠㅠ 이전 전에 저장해 둔건데..

자꾸 미뤄지다보니.. ㅠㅠ 휴..

오늘 작업은 G바디 비상호출 시스템 배터리 교체 입니다.

​

​

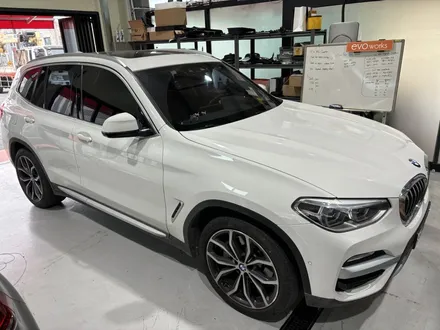

G01 X3 입니다. 개인적으론 F바디에 비하면, G바디는 꽤 괜찮은 것 같습니다.

다만, F바디에서 고질병인 비상호출 시스템 에러를 그대로 가져와서... 안타깝군요.

​

​

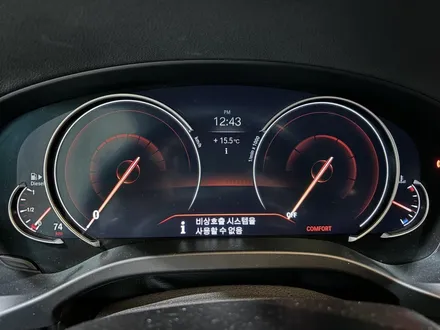

비상호출 시스템 배터리가 방전되면 계기판에 경고등을 따단..

이게 배터리를 교체 하거나 코딩으로 삭제하기전엔 계속 경고등을 띄웁니다.

이게 꽤 귀찮은 자리에 보여서 엄청 신경 쓰입니다.

​

​

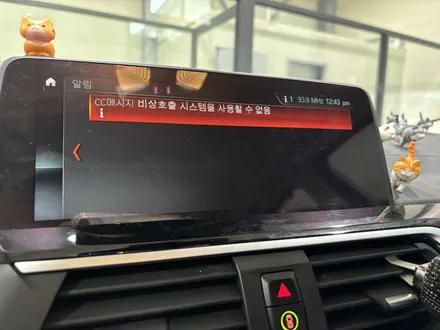

시스템에 알림을 계속 띄워 두기도 하죠.

이것도 역시 같은 방법으로 없애지 않는한 계속 알림을 띄웁니다.

​

​

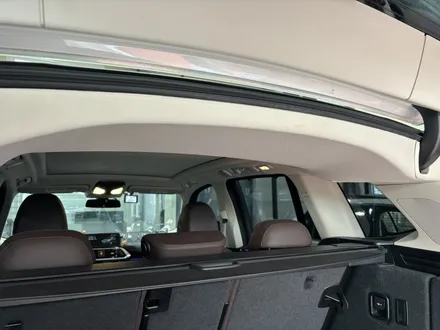

TCB 모듈은 여기 있습니다. 트렁크 상단 샤크 안테나 아래에 위치해 있습니다.

그나마 다행인건 뒷쪽 트림 전체를 탈거할 필요는 없다는겁니다.

​

​

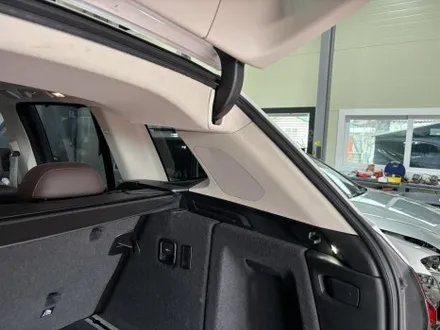

이렇게 양쪽 트림 커버를 탈거하고, 상단에 있는 헤드라이너를 살짝 내려 놓고 작업 하시면 됩니다.

근데 이 트림이 뜯기가. 아주 귀찮습니다.

​

​

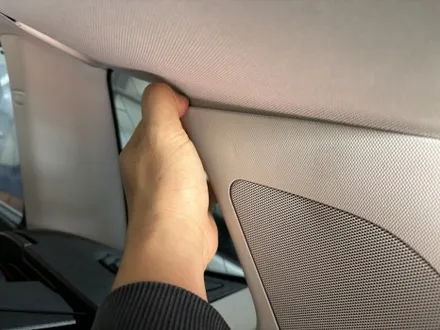

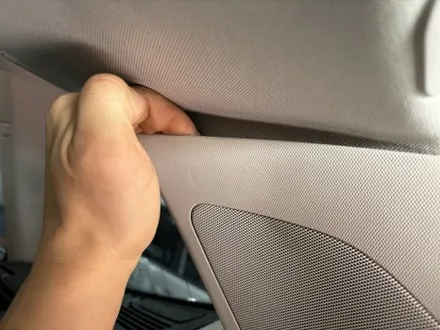

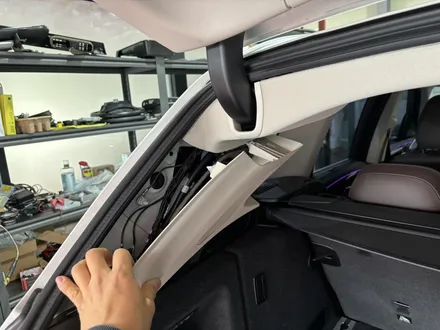

트림 상단 앞쪽을 뽁! 하고 뽑으시고 손가락을 살짝 집어 넣어서 뒷쪽으로 살짝 힘줘서 당기면서 빼냅니다.

하단은 뒤쪽에 핀이 있습니다. 상단을 먼저 떼어내고 하단을 나중에 떼어내시면 되요.

​

​

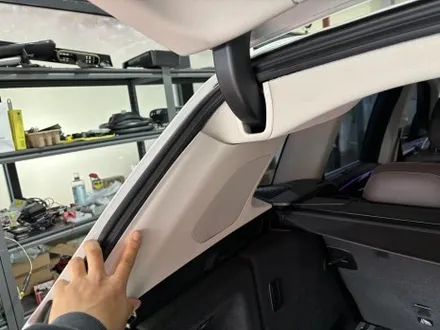

윗부분 먼저 빼고, 하단은 이렇게 뒷쪽을 뽑아내고, 위로 살짝 들어 올리는 느낌으로 빼시면 됩니다.

​

​

꺼내면 이렇게 생겼습니다. 핀은 총 3개 입니다 그리고 하단엔 들어 올리면서 빼야 하는 이유가 보이죠?

끼울때도 역시 아랫쪽 부터 끼워 주고 핀을 끼워 주는 방식으로 조립 하시면 됩니다.

​

​

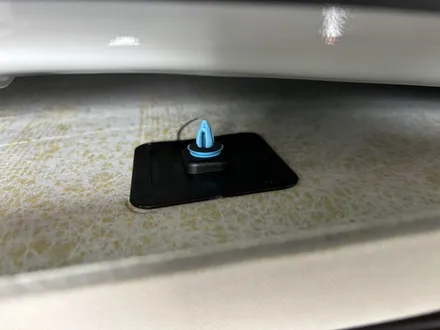

헤드라이너는 이렇게 헤드라이너쪽에 붙어 있는 핀으로 고정 되어 있습니다.

요건 그냥 살짝 잡아 뽑으시면 됩니다.

​

​

TCB는 이렇게 생겼습니다. 샤크 안테나랑 연결 되어 있습니다.

오른쪽에 보시면 왠지 열릴것 같이 생긴 커버가 있죠?

거길 열어 주시면 배터리가 보입니다. 요 배터리가 방전되어서 이 사단이 발생한겁니다. ㅠㅠ

​

​

기존 배터리는 입니다만, 이후에 배터리가 뭔가 개선이 되었는지 파트 번호가 바뀌었습니다.

새로운 배터리 파트 번호는 입니다. 올해 가격이 계속 오르더니 이젠 꽤 비싼 가격이 되어 버렸습니다.

근데 이 배터리 알리에서도 팔더라구요? 흠.. 그래도 가능하면 정품을 권해 드립니다.

알리발은.. 뭔가.. 검증이 필요해요. 누군가 한번 도전해 보시고 저한테도 알려주세요. :)

​

​

배터리 교체후 트림들을 잘 조립해 줍시다.

특히 상단 헤드라이너는 핀을 잘 맞춰서 끼워주고, 고무 몰딩안쪽으로 잘 넣어서 마무리 해 주세요.

​

​

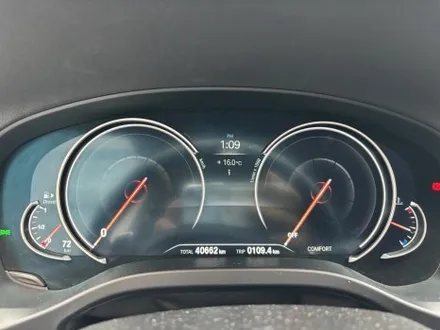

그리고, 에러코드 삭제해 주시면 이렇게 계기판에서도 깔끔하게 없어졌습니다.

물론 인포테인먼트에서도 알림이 없어지게 됩니다. 깔끔하죠?

​

비상호출 시스템을 배터리 교체로만 없앨수 있는것은 아닙니다.

코딩으로 삭제도 가능합니다. 코딩은 어디서? 네네. 물론 에보웍스죠. ㅋㅋㅋ

​

이번 작업은 행주산성에서 했던 거의 마지막 작업인데요, 지금은 파주로 이전 했습니다. 아시죠?

​

​
