BMW CIC CCC NBT EVO 시스템에 따른 무선 애플카플레이 설치하는 방법 feat F07 5GT

안녕하세요 카오디오 튜닝 전문샵 트로피칼사운드입니다.

윈도우가 XP, 7, 10 등 점점 개발되는것처럼 자동차 순정오디오도 연식에 따라서 지속적으로 개발되고 있습니다.

BMW는 CCC CIC NBT EVO 등으로 구성되어있고 BENZ는 NTG 4.0 4.5 5.0 등으로 점점 발전하고 있지요.

오늘은 BMW 5gt cic 시스템에 무선 애플카플레이 안드로이드오토 모듈을 설치해보도록 하겠습니다!

​

​

​

시스템마다 다른 작업방법과 다른 인터페이스가 들어가야하기에 이것을 구분하는것이 중요한데요.

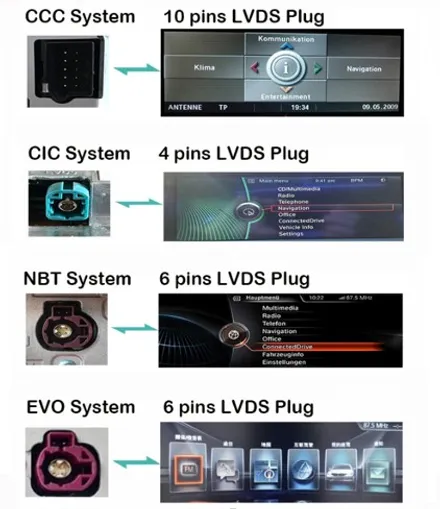

일반인분들도 다음의 사진을 보면 충분히 구분할 수 있습니다.

​

​

​

위 사진에서 오른쪽 부분을 보면 그래픽이 다른것을 알수 있어요.

2번째와 3번째는 엄청 크게 다르진 않아서 잘 구분하셔야 합니다ㅎㅎ

​

​

​

바로 적용해볼게요.

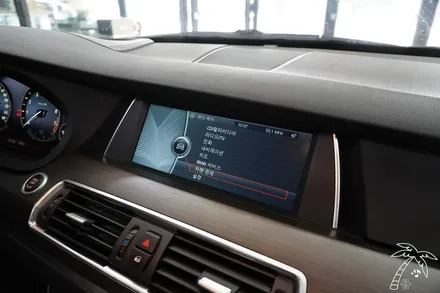

그럼 BMW 5GT F07은 뭘까요? 잘 보면 CIC로 알 수 있습니다.

NBT보다 조금더 딱딱한 디자인이랄까 그런 느낌이 들어요.

​

​

​

설치

시스템 확인이 되었으면 그에 맞는 인터페이스를 넣으면 됩니다.

CIC는 영상 송출 케이블이 4핀 LVDS에요.

​

​

​

그리고 여기서 진짜 중요한점이 있는데요.

위 사진에서 보면 기존에 DMB 작업이 되어있는것을 알 수 있습니다.

이를 원래대로 복원 해야 애플카플레이 작업이 가능합니다.

​

​

​

보통 연식이 오래된 차일수록 차가 운행되면서 어떤 작업이 되어있을지 모르고, 때로는 순정케이블이 잘려나갔을 수도 있기때문에 꼭 점검을 해줘야합니다.

점검없이 작업하고 "왜 안되지?"할 수 있어요ㅎ

​

​

​

기존에 있는 인터페이스와 라인을 깔끔하게 제거해줍니다.

DMB다 보니 영상 송출 뿐만 아니라 음성 송출 라인도 개조되어있었어요.

BMW 애플카플레이&안드로이드오토 작업 시 AUX를 이용하기 때문에 꼭 신경써줘야 합니다.

​

​

​

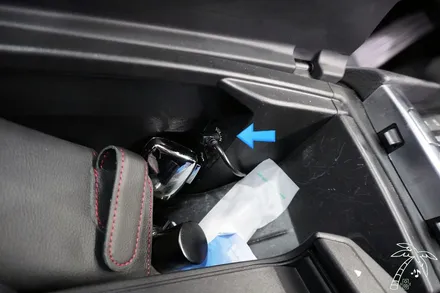

BMW 5GT는 센터콘솔박스 안쪽에 AUX가 마련되어있습니다.

라인을 안쪽으로 빼서 깔끔하게 매립하구요.

만약 노이즈가 낀다면 대부분 접촉불량으로 보시면 됩니다.

​

​

​

USB 단자는 조수석 왼쪽편에 거의 안보이도록 설치합니다.

이게 사실 활용될 일은 별로 없습니다.

갤럭시 폰을 무선으로 연결할 때 유선으로 한번 연결해준 뒤 케이블을 제거하면 무선으로 됩니다.(이때 한번 써요, 나중부터는 자동으로 연결되니까요)

​

​

​

마이크는 스티어링휠 오른쪽편에 부착하구요.

오디오 시스템에 따라서 마이크가 장착되기도 하고 아니기도 합니다.

보통 전화는 순정 블루투스를 이용해요.(에프터마켓용 마이크는 순정 마이크 성능을 따라가기가 어렵습니다)

​

​

​

동작 TEST

저는 갤럭시를 사용하기때문에 안드로이드 오토를 연결해줍니다.

무선으로 사용하고 출고 전 다음의 기능을 확인해야해요.

​

​

​

• GPS 수신율(내비게이션에서 위치를 잘 찾는지)

• 음성 노이즈

• 후방카메라 순정화면 변환

• 기타 순정기능의 정상 동작 확인

• 통화

• 조그다이얼 컨트롤

​

​

​

여러가지 TEST가 완료되면 작업은 깔끔하게 마무리됩니다!

BMW 벤츠 카플레이 안드로이드오토 작업은 오디오 시스템이 무엇이냐에 따라 다른 인터페이스가 들어갑니다.

고객님께서 저희 샵에 상담 문의 주실때 cic인지 NBT인지 정확히 알고계시다면 더욱 빠른 상담이 이루어질 수 있어요(잘 모르시겠다면 그냥 연락주셔도 됩니다! ㅎㅎ)

​

​

​

요즘 애플카플레이 안드로이드오토 작업문의가 정말 많이 오고있는데요.

원래 애플카플레이가 동작하더라도 무선으로 사용하고 싶거나 갤럭시를 사용해서 안드로이드오토 기능을 살리고 싶은 분들이 많은듯 합니다.

깔끔하게 작업해드릴테니 언제든 문의주시기 바랍니다.

​

​

​

그리고 만약 터치가 되는걸 원하시면 모니터를 교체하는 방법도 있으니 이야기해주세요.

비용은 조금 더 추가되지만 조그다이얼 컨트롤보다 더욱 수월하게 이용할 수 있습니다.

BMW F07 5gt 애플카플레이 안드로이드오토 설치기를 마치도록 하겠습니다.

​

​

​
