BMW F30 애플카플레이 안드로이드오토 설치 꿀팁 대방출~

안녕하세요 카오디오 튜닝 전문샵 트로피칼사운드입니다.

BMW F바디 안드로이드오토 및 애플카플레이 설치 방법에 대해 여러가지 제가 활용하고 있는 꿀팁을 알려드리도록 하겠습니다.

​

​

​

작업시간은 대략 1시간 반에서 2시간정도 소요합니다.

BMW나 Benz 애플카플레이 작업은 일주일에도 3~5번정도 워낙 많이해서 빠르게 끝납니다.

​

​

​

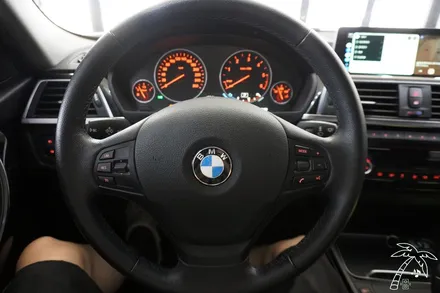

딱봐도 NBT죠~?

CCC, CIC, NBT, EVO 시스템에 따라서 들어가야하는 인터페이스가 달라집니다.

F30 애플카플레이 인터페이스는 NBT.

​

​

​

설치를 위해 보호덮개를 덮어줍니다.

설치할때는 여러가지 파츠를 분해하기 때문에 적절한 공구(헤라, 드라이버 등) 및 보호덮개(담요, 수건 등)을 사용하시면 좋습니다.

​

​

​

탈거

센터페시아 송풍구 부품을 탈거해야 합니다.

사진의 화살표처럼 손가락으로 위아래를 잡고 뒤쪽 방향으로 힘을 주면 쉽게 탈거가 돼요.

​

​

​

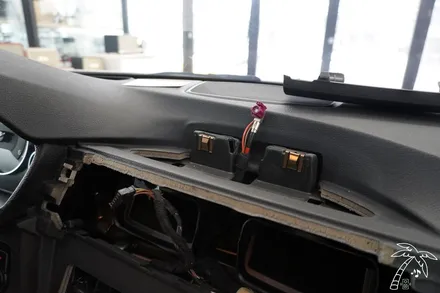

모니터는 2개가 잡고있으니, 제거한다음 살짝 위, 보닛쪽으로 힘주면 잘 나옵니다.

​

​

​

그러면 이렇게 순정 LVDS 핑크색 케이블이 나오는데요.

​

​

​

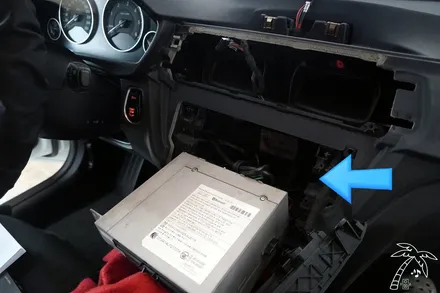

핑크색 LVDS 순정 케이블을 화살표 커멘드오디오(맨및)칸까지 내려줘야 합니다.

​

​

​

그리고 인터페이스와 연결되는 파란색 LVDS 케이블을 모니터까지 매립한뒤 꽂아주고 다시 조립하면 됩니다.

쉽죠?

​

​

​

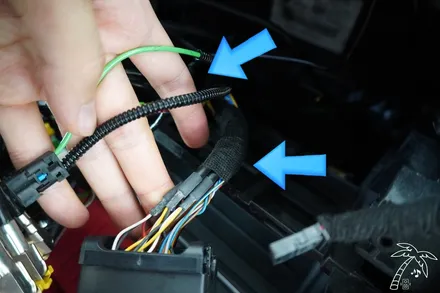

쿼드락케이블을 보시면 녹색이 광통신 라인인데요.

이걸 다른 쿼드락케이블로 옮겨줘야하거든요??

이때 조립하기가 어려워질 수 있습니다.

​

​

​

그래서 이런식으로 순정 케이블들과 녹색 광통신 라인을 따로 분리해주면 좋습니다.

위에위에 사진과 비교해서 보면 어떤말인지 아실거에요.

요렇게 순정 케이블들과 녹색 케이블을 분리해놓으면 조립이 쉽습니다!

​

​

​

USB 단자는 조수석 왼쪽 무릎쪽에 마련해주면 좋습니다.

글로브박스 안쪽에 놓으면 나중에 사용할때 케이블을 밖으로 꺼내야하는데 낄수가 있어요.

​

​

​

AUX는 쿼드락 케이블에서 젝바이젝으로 연결되기 때문에 따로 연결해주지 않아도 됩니다.

사용할때 순정 오디오에서 꼭 AUX로 놔야지 안드로이드오토 및 애플카플레이에서 나오는 소리가 차량 스피커로 송출됩니다.

​

​

​

인터페이스 매립

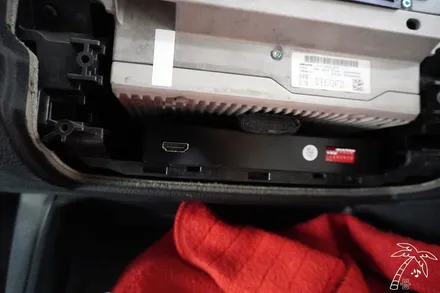

3시리즈는 메인오디오 바로 아래쪽에 인터페이스를 매립할 수 있어요.

​

​

​

요런식으로 깔끔하게 들어갑니다.

여기서 주의할점은! 인터페이스를 위쪽 메인 오디오에 부착하지 않고 띄워놔야 한다는 것입니다.

오디오에서도 열이 많이 발생하고 인터페이스에서도 열이 많이 나오기 때문에 중간에 띄워놓는게 좋아요.

​

​

​

그리고 조립하면 끝입니다!

다 조립하기전에 동작 TEST하는건 필수겠죠?

​

​

​

조립 전 동작 TEST LIST

다음의 리스트를 참고하시면 좋습니다.

• 후방카메라, 라디오, 스티어링휠 컨트롤 등 순정 기능 동작 확인

• AUX 및 음성 노이즈 싱크밀림 확인

• GPS 수신율 확인

• 전화통화 변환 확인

• 아이폰, 갤럭시 무선 연결 확인

​

​

​

메뉴버튼을 2초간 누르면 화면이 전환됩니다.

순정 화면으로 돌아가는것도 동일해요.

​

​

​

지금까지 BMW 3시리즈 F30 애플카플레이 및 안드로이드오토 설치 과정에 대해 안내해드렸는데요.

제가 말씀드린 부분만 숙지하시면 편하게 설치할 수 있을거라 생각됩니다.

물론 저한테 오시면 깔끔하게, 잘, 센스있게 작업해드리구요 :D

​

​

​

무선으로 애플카플레이 편하게 사용하시길 바라요~

​

​

​
