벤츠 W212 안드로이드 오토 갤럭시 스마트폰도 무선으로 사용 가능합니다

안녕하세요 카오디오 튜닝 전문샵 트로피칼사운드입니다.

요즘 출시되는 차들은 당연히 안드로이드오토나 애플카플레이가 되서 Tmap을 모니터로 이용하는 등 편의기능이 좋지요.

근데 몇년전까지만 하더라도 안되는 차들이 많았습니다.

이 경우에 인터페이스를 넣어서 무선으로 사용할 수 있는 방법을 알려드릴게요~

​

​

​

포르쉐, 벤츠, BMW 등의 차량에 무선으로 애플카플레이 및 안드로이드오토를 사용할 수 있는 인터페이스 설치입니다.

기존에 있는 순정기능(라디오, 오디오, CD, 후방카메라 등)을 모두 사용할 수 있습니다.

​

​

​

다 설치하고나면 이런식으로 화면전환을 할 수 있는데요.

어떻게 설치되는지 구체적으로 알아보도록 하겠습니다.

작업시간은 대략 2시간정도 소요합니다.

​

​

​

설치

일단 송풍구 부품을 깔끔하게 탈거해줍니다.

송풍구 안쪽에 왼쪽 오른쪽 벽을 보면(화살표) 플라스틱으로 잡고있는 부분이 있는데, 이를 꼭 풀어줘야 부러지지 않고 나옵니다.

​

​

​

구체적으로 탈거하는모습을 보고싶으시면 유튜브에 검색해보세요~(많은 작업기가 올라와있습니다 :D)

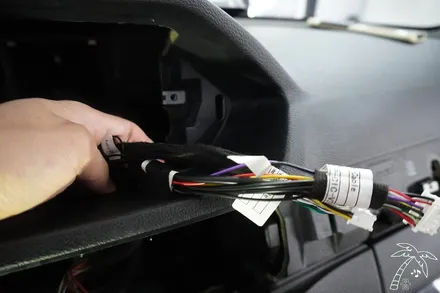

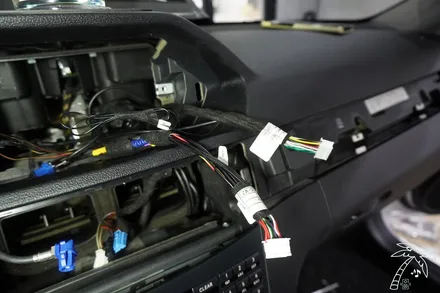

그리고 바로 아래 메인 오디오를 꺼낸뒤, 관련 케이블들을 젝바이젝으로 꽂아주면 됩니다.

​

​

​

작업이 어렵진 않지만 필요한 공구들이 있고, 중간중간 주의해야할 부분이 있어서 꼭 전문 업체에 맡기시는게 좋습니다.

국내 벤츠 E클래스 차량의 경우 현대모비스 인터페이스가 들어가있고, 지니 내비게이션을 사용할 수 있게 되어있는데요.

이 구성을 제대로 확인해야 후방카메라 기능을 살릴 수 있습니다.

​

​

​

그리고 설치되는 인터페이스는 NTG 4.0, 4.5, 5.0 등으로 연식마다 나눠져있어서 그에 맞는 제품과 세팅이 필요합니다.

이번 차량은 NTG 4.5에요~

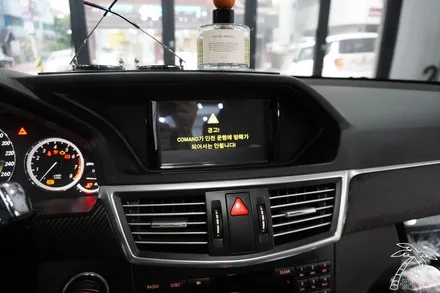

사진 오른쪽 아래에 보면 CLEAR라고 되어있죠?? 4.5로 보면 됩니다.

​

​

​

AUX 생성 및 연결

aux가 없는 경우 소프트웨어적으로 생성해주거나 코딩 작업을 해줘야합니다.

또는 음성생성키트를 넣을수도 있구요.

​

​

​

AUX에 인터페이스를 연결해줘야 갤럭시 안드로이드오토나 애플카플레이에서 나오는 소리가 차량 스피커로 소리가 나옵니다.

코딩으로도 생성이 되지 않으면 USB to aux를 활용할 수 있습니다.

올인원같이 영상시청이 가능한 튜닝은 USB to aux를 쓰면 안되지만 안드로이드오토&카플레이는 괜찮습니다.

​

​

​

USB 단자는 조수석 왼쪽 벽에 마련해드리는데요.

이게 필요한 이유는 갤럭시 폰의 무선 연결을 위해서, 유선으로 한번 연결해줘야 하기 때문입니다.

스마트폰에서 한번 인식해주면 그 다음부터는 바로 무선연결이 됩니다.

​

​

조그다이얼 수리

이번 차량은 조그다이얼 수리까지 진행되었는데요.

• C클래스 W204

• E클래스 W212

• GLK X204

• CLS W219

• SLK R172

• SLS

의 차량에 작업 가능합니다.

​

​

​

돌돌 돌리는 기능이 작동하지 않는 증상인데요.

잡고있는 기둥이 플라스틱으로 되어있어서 잘부러집니다.

​

​

​

구체적으로 작업방법에 대해 궁금하신 분들은 아래 링크를 참고해주시기 바랍니다.

https://blog.naver.com/2145841/222967183088

깔끔하게 작업해드리고 있어요~

이게 적절한 장비가 없으면 손에도 상처나고 조그다이얼 컨트롤러에도 상처가 많이 납니다.

​

​

​

동작 TEST

W212 안드로이드오토 다음과 같은 동작TEST를 해볼게요.

• 무선연결

• 후방카메라 전환

• GPS 수신

• 오디오 퀄리티 및 노이즈

• Tmap 동작

• 핸즈프리

• 기타

​

​

​

애플카플레이도 동작해볼까요?

내비게이션이나 뮤직어플리케이션은 애플 삼성 상관 없이 동일하게 사용 가능합니다.

​

​

​

궁금한 사항 있으시면 편하게 연락주세요!

더이상 불편하게 스마트폰으로 tmap 카카오내비 보지 마시고 순정 모니터에서 사용해보세요~

작업만족도 정말 높습니다.

​

​

​

​

정직하고 솔직하게 그리고 열정있게!
