23년형 페페리 레이 3D 어라운드뷰, 전방센서, 오르간페달 장착기

​

​

​

안녕하세요 덱스크루 인천 계양점입니다. 6일간의 긴 23년 추석 연휴가 시작되었습니다. 저희 덱스크루 인천 계양점도 이번엔 5일의 휴식을 진행하구요, 10월3일만 차주 작업 준비를 위해 오픈을 합니다. 연휴간에서 상담전화는 가능하기 때문에 연락은 언제나 환영입니다.

​

오늘 작업한 차량은 23년형 페페리 레이이며, 순정으로 없는 옵션을 부득이하게 사제 에프터 제품으로 시공하게 되었습니다.

시공할 아이템은 총 3가지 이며, 오르간페달, 비즈카 전방센서, 어라운드뷰 이렇게 3가지 옵션이 되겠습니다. 풀옵 레이를 뽑아도 없는 옵션이니, 가성비 좋고, 좋은 제품으로 인스톨 하겠습니다.

​

​

​

​

​

​

어라운드뷰 제품은 AP 모빌리티 제품으로 수입, 국산차 전용 제품입니다. 차량별 펌웨어가 업데이트 되며, 순정 모니터를 그대로 사용, 비상등 스위치로 화면 전환이 가능합니다. 인터페이스 느낌도 현대, 기아차 인터페이스와 비슷하게 업데이트 되었으며, 차량 모델이 지원되기 때문에 화면에서도 색상, 차량을 레이로 설정해드렸습니다.

​

그럼 순정 모니터 연동되는 제품 인스털 해볼꼐요!!

​

​

우선 순정 모니터 기판을 부득이하게 분해해야합니다. LVDS 커넥터가 AVM 안쪽으로 접합되어 있어 IN,OUT를 걸어줘야합니다. 카메라 이식전 모듈만 이식이 되면 우선 모니터 전환 화면은 나옵니다. 이부분을 먼저 체크하고 카메라를 장착합니다. 고수들의 작업은 다르죠?

​

​

프런트 모니터는 홀 가공 후 카메라를 매립했으며, 후방카메라는 옆으로 추가해서 장착했습니다. 후방카메라는 부득이하게 AVM시스템 오류시 기존 카메라 영상을 볼 수 있도록 하기 위해 순정 카메라는 살려놨습니다. 상황에 따라 순정위치에 그대로 시공하는 경우도 있습니다.

​

​

좌, 우 사이드미러 카메라 두 개도 장착완료!! 테스트 후 각도와 위치를 정확하게 잡기위에 거울은 테이프로 고정만 합니다. 작업의 편의성을 위해서~!! AVM모듈은 KC 인증을 받은 제품이며, 순정과 가장 흡사한 인터페이스와 화면을 제공합니다. 차량별 딥스위치 펌웨어 업데이트가 이루어지며, 추후 업데이트 되는 것도 USB를 연결하여 업데이트 가능합니다.

​

​

​

모든 작업이 끝나고 카메라 보정이 이루어집니다. 보정판은 상시 보유중에 있으며, 혹시 타 업체 장착한 차량, 사고수리로 제 셋팅이 필요한 차량도 언제든지 보정작업을 할 수 있습니다. 요새 나오는 차량들은 순정이 거의 300만원 이상합니다. 순정이 좋은점도있지만 가격이 너무 비싸면 선택도 못합니다. 이런경우 국내 인증받는 좋은 제품으로 시공하는 것이 가장 현명한 방법입니다.

​

​

​

​

​

카메라 위치를 다 잡고 켈리브레이션, 보정 시작합니다. 공차보정이 완료되면, 화면에 깨끗한 화면과 화각을 보여줍니다. 3d 제품이기에 요새 나오는 순정 어라운드뷰와 기능이 정말 흡사합니다.

​

​

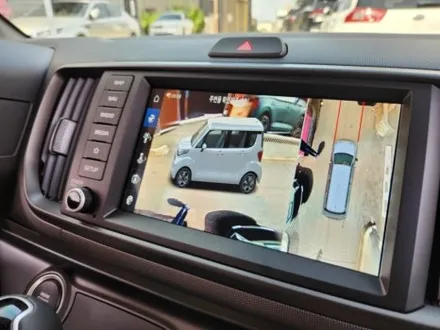

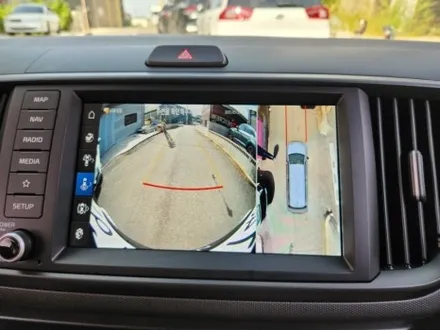

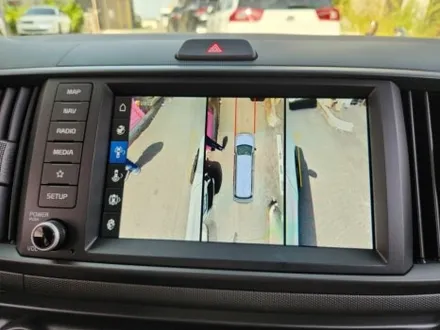

전방, 후방, 측면, 와이드, 탑뷰 등 동일 카메라 여러 위치 화각을 제공하며, 3d 화면으로 360도 회전 기능도 있습니다. 오늘 작업한 흰차에 맞게 차량 색상과 모델도 레이 차량으로 설정 완료~~ 부득이하게 없는 차량들은 사이즈가 비슷한 색상으로 설정해드립니다.

​

어라운드뷰 작업은 이렇게 마무리 됩니다. 작업시간은 약 3시간 소요됩니다.

​

​

​

​

​

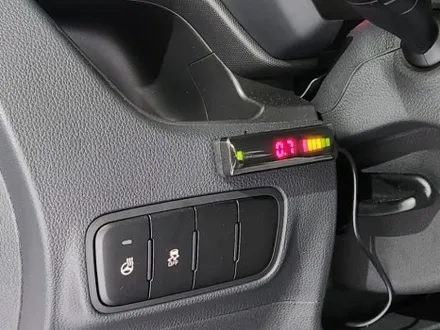

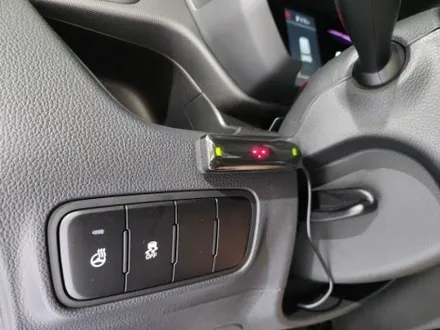

레이의 경우 풀옵기준 후방카메라만 있습니다. 전방카메라는 장착할 수 없는데요, 이런 경우 부득이하게 사제 전방감지기를 추천합니다. OBD2 신호를 이용하여, 정치, 차속신호를 인식하며, 거리를 환산하여 LCD 화면에 송출해드립니다. 사운드도 당연히 나옵니다.

​

​

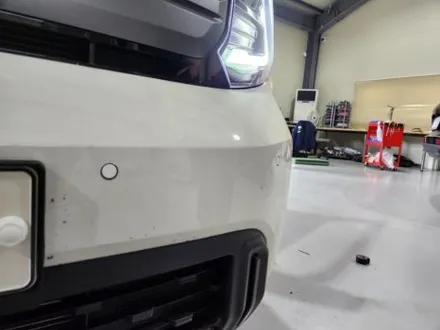

차량 색상에 맞게 4개의 센서가 매립되며 센서 위치는 임의적으로 선정합니다, 차체 장애물이 없는 곳으로 말이죠~!! 흰색, 회색, 검정 색상이 주를 이루며 특이 색상의 경우 카페인트로 도색 후 시공해드리고 있습니다.

​

​

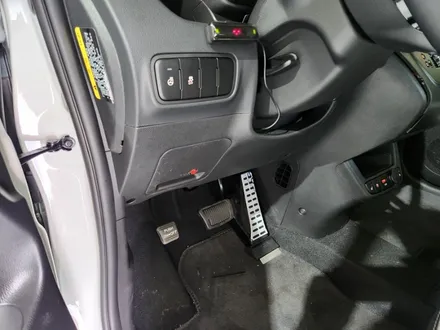

마지막 오르간 페달입니다. 전용 브라켓으로 순정위치에 시공되며, 커넥터 개조를 통해 잭바이 잭입니다. 언제든 원복 가능한 제품이니 참고하시기 바랍니다. 차체 가공 없으며, 시공시간도 매우 짧은 장점이 있습니다.!!

​

​

오늘 레이 페페리 차량 23년형에 장착한 어라운드뷰, 전방센서, 오르간페달 작업은 마치며, 마지막으로 3D로 구현되는 어라운드뷰 작동영상 보시고, 남은 추석연휴도 잘 보내시길 바랍니다. 감사합니다.
