2018 현대 아반떼 AD 카오디오 튜닝 안드로이드 올인원 설치방법 DIY

안녕하세요 카오디오 튜닝 전문샵 트로피칼사운드입니다.

저번 K7 안드로이드 올인원 설치기에 이어 아반떼 AD 차량에도 작업을 해보도록 하겠습니다.

​

​

​

https://blog.naver.com/2145841/223185306781

요 포스팅 보고 많은 분들이 DIY 작업에 참고하시는것 같아 아주 기분이 좋습니다.

구체적으로 알아볼게요!

​

​

​

작업 전 구매 주의사항

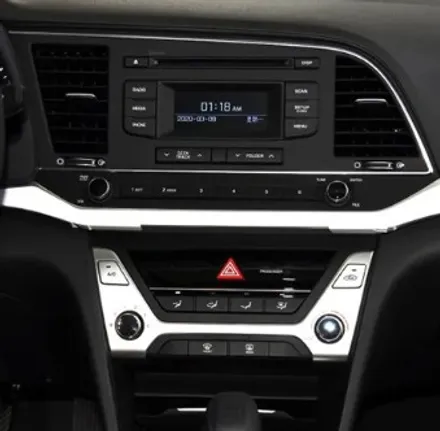

아반떼 AD 오디오에 따라 커넥터 모양이 다릅니다.

잘 보고 구매하셔야 하는데요.

​

​

​

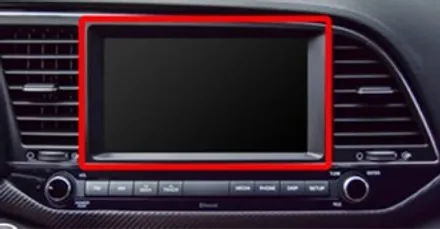

순정 모니터에 따라 들어가는 제품이 달라지니 꼭 사진을 찍으신다음 판매자 or 작업자에게 보여주셔야 합니다.

그리고 한가지 더! 에프터마켓 내비게이션(ex 지니)가 들어있다면 커넥터가 첫번째 사진일 확률이 높습니다.

완전 꿀팁이죠?

​

​

​

탈거

탈거하는방법은 솔직히 유튜브에도 많이 있고 진짜 조금만 찾아보면 됩니다.

​

​

​

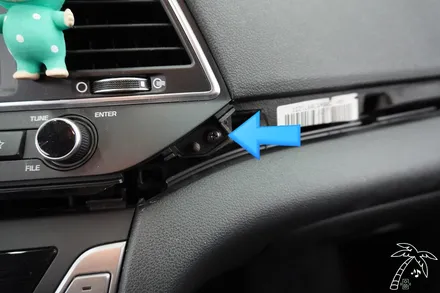

일단 도어를 열고 좌우의 커버를 제거하면 화살표에 십자 나사가 있습니다.

양쪽에 다 있는데 제거해주고 은색 부품을 헤라로 제거해주시면 됩니다.

​

​

​

센터페시아의 은색 라인을 제거하면 이렇게 나사들이 보이는데요.

​

​

​

요것들도 다 풀러주면 됩니다.

현대 아반떼 AD에 들어가는 나사들은 거의 대부분 모양이 일정하기 때문에 구분지어서 보관하지 않아도 됩니다.

물론 오디오를 잡고있는 색이 다른 나사들은 따로 구분해놔야겠죠?

​

​

​

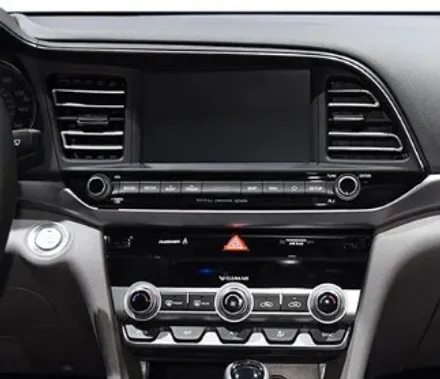

순정모니터를 탈거해줍니다.

안드로이드오토나 애플카플레이가 동작하고, 나름 순정 내비게이션도 쓸만한데요.

넓은 화면에서 영상시청이나 분할와면으로 티맵 카카오내비 등을 사용하고 싶은 분들에게는 별 쓸모없게 느껴집니다.

​

​

​

설치

다음과 같은 항목을 설치해주면 됩니다.

• GPS

• WIFI 안테나

• USB

• 라디오

• 후방카메라

• 메인 전원 및 음성 라인

​

​

​

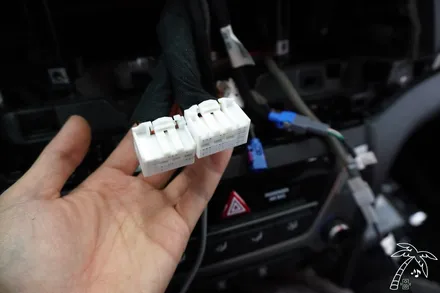

다 젝바이젝으로 이루어져있어서 구매만 잘 하셨다면 어렵지 않게 설치할 수 있습니다.

커넥터마다 디자인이 다 달라서 그냥 크기 맞는곳에 꽂아넣기만 해면 돼요.

딸깍딸깍 잘 들어갑니다.

​

​

​

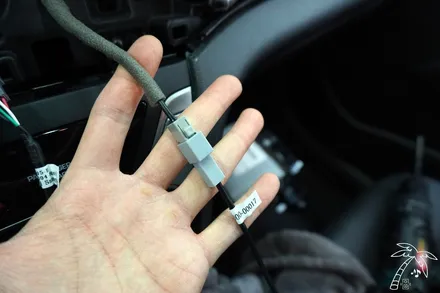

요건 라디오 안테나 라인입니다.

파란색 커넥터는 순정 USB 라인이구요.

​

​

​

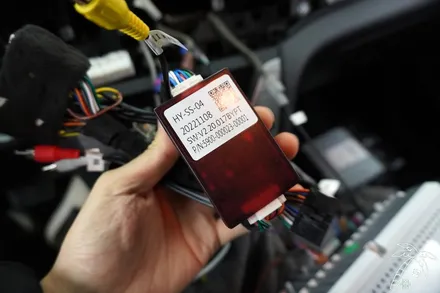

CAN BOX

아반떼 안드로이드 올인원 구매하면 이 제품을 볼 수 있는데요.

얘는 스티어링휠 컨트롤과 후진, 도어 오픈 등 여러가지 CAN 통신을 읽어주는 기기라고 보시면 됩니다.

이걸 잘 연결해야 안올 모니터에서 여러가지 정보가 떠요!

​

​

​

후방카메라 연결

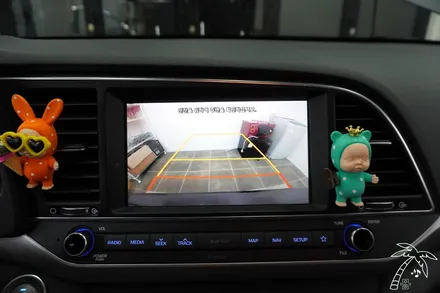

이번 차량은 순정 후방카메라가 설치되어있습니다.

이에 따라 그대로 커넥터 연결 및 이용해주면 되는데요.

​

​

​

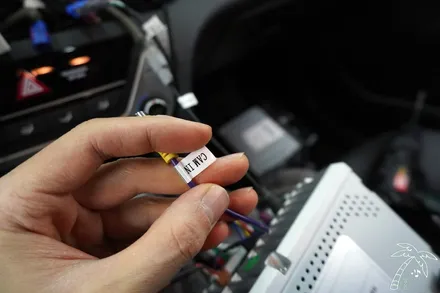

CAM IN이라고 되어있고 반대쪽 젝바이젝 커넥터를 보면 CAM IN이라고 노란색 숫놈 RCA가 있습니다.

그냥 꽂아주면 됩니다.

​

​

​

만약 고화질로 후방영상을 띄우고싶다면 카메라 교체하는것도 가능해요.

기존에 있는건 언제 순정화할지 모르니 그대로 놔두고 카메라 하나 추가하는것도 나쁘지 않습니다.

DIY 하다보면 어떤 일이 있을지 몰라서 그냥 순정 기기들은 그대로 놔주는게 좋아요.

완전 꿀팁 대방출이네요:D

​

​

​

송풍구 교체

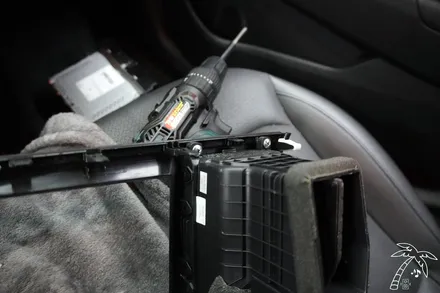

커넥터 연결 후에 순정 송풍구를 안드로이드에 이식해줘야 합니다.

​

​

​

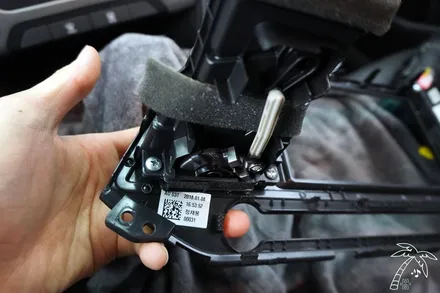

순정 마감재 뒷부분을 보면 저렇게 노란색 십자나사가 박혀있고 하나하나 제거해준뒤 이식해주면 됩니다.

그냥 크게 어려운게 없어요.

이게 다에요.(물론 적절한 공구가 있다는 가정하에 말씀드립니다^^)

​

​

​

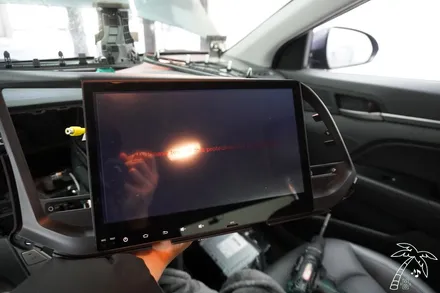

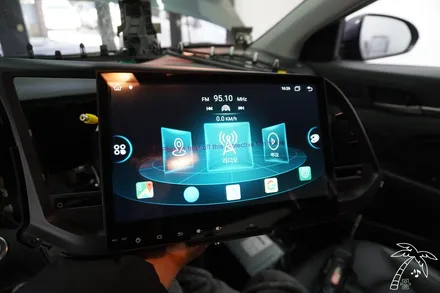

다 조립하기 전에는 동작 TEST를 필히 해봐야하구요.

지금까지 아반떼 AD 카오디오 튜닝 올인원 구매부터 설치까지 알아보았는데요.

궁금한게 있으시면 편하게 연락주시기 바랍니다.

만약 이런게 다 귀찮으시면 제대로, 잘 설치해드리고 있으니 작업 의뢰 부탁드립니다.

깔끔하게 해드릴게요.

​

​

​
