팰리세이드 순정형 어라운드뷰 맥스프로 장착, 순정과 동일한 기능 구현됩니다.

안녕하세요 !!

​

설 연휴 전 급작스러운 작업으로 팰리세이드 어라운드뷰 작업을 진행하게 되었습니다. 상담 간 차주분은 3d 플러스뷰로 문의 주셨는데 해당 제품은 단종, 판매종료된 제품이라 개선된 맥스프로 제품으로 상담 도와드렸습니다. 순정 기능이 모두 포함되며 부팅시간이 약 8초정도 걸리는 제품이며(부팅시간이 있어야 제품의 오류가 없어짐) 순정과 가장 흡사한 기능을 구현하고 있습니다.

​

별도로 보정이 필요하며, 필름 케이블 작동 방식이라 고화질 보드인 HDMI가 적용되는 제품입니다. 작업기 보러 가시조!

​

​

순정 AVM을 분해 후 전용 인터페이스를 결합합니다. 필름케이블 작업은 언제나 조심스러우며, 기존 제품과 간섭되지 않도록 시공합니다. 작업간 가장 신경이 많이 쓰이는 작업이라 조심스럽게 작업합니다.

​

​

인터페이스 작업이 끝나면 메뉴얼에 맞게 먼저 작동 테스트를 진행합니다. 후진기어로 하지 않고, 리모컨 셋팅으로 작동상태를 확인합니다.

맥스프로 제품 다경험이 있기 때문에 최대한 오류없이 안전하게 시공해드리고 있습니다.

​

​

​

프런트 카메라 장착, 별도의 홀더가 없기 때문에 적당한 위치에 고정하며 기본 방수 기능은 제공되기 때문에 세차 또는 비에 걱정 안하셔도 됩니다. 그릴을 교체한다면야 좀더 깨끗한 마감을 볼 수 있습니다.

​

사이드미러입니다. 홀 가공 후 고무 씰링을 삽입하여 카메라를 고정하며, 방수 기능과 넓은 화각을 보여줍니다.

​

리어 카메라 입니다. 순정 몰딩 안으로 들어가며, 화각에 따라 순정 몰딩 제거 후 카메라를 매립하기도 합니다. 부득이하게 차종에 따라 순정 카메라 옆에 또 다른 카메라를 설치하는 경우도 있으며 이는 차량 상태에 따라 달라집니다. 팰리세이드의 경우 순정 가니쉬 안쪽으로 자리잡습니다.

​

​

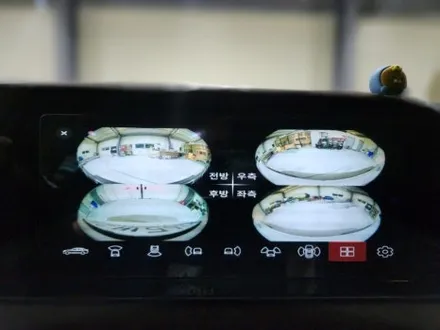

기본 적인 테스트와 몇가지 기능확인 후 카메라 보정을 진행합니다. 에프터 마켓 어라운드뷰는 모두 동일한 보정판을 가지고 있기에, 모든 제품 어라운드뷰 보정이 가능하며, 2~3번 보정을 통해 좀더 정확한 화면을 만들어줍니다.

​

​

보정이 완료되면 좌측에 3D 화면이 회전하는 모습이 보이며, 우측에는 보정판의 모양이 구현됩니다. 일그러짐 없이 잘 보이죠?

​

아쉽게도 팰리세이드 차량 이미지는 아직 업데이트가 되지 않았습니다. 최대한 비슷한 모양인 싼타페 차량으로 이미지 설정을 도와드렸으며, 기본 인터페이스는 아우디 디자인을 선택해드렸습니다.

​

이제 각 화면 모습을 보여드리겠습니다.

​

​

​

(우측 화면은 기본적으로 전체 화면 고정이며, 좌측화면이 선택 화면으로 조절됩니다.)

​

[3D 화면과 전방 뷰]​

​

​

[우측 사이드뷰와 좌측 사이드뷰]

​

​

​

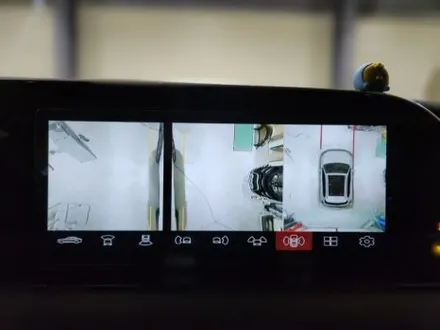

[전측방 사이드뷰와 좌,우 사이드뷰]

​

​

[후방 뷰와 전체 뷰]

​

이렇게 여러 화면을 분할로 보여주며, 특히 3D 화면의 경우 터치로 원하는 방향 조절이 가능합니다.

기본적인 사용 방법은 순정과 같습니다. 맥스 프로의 경우 최초 작동시 약 7~8초 후 어라운드뷰 인터페이스가 개입되며 최초 시동 시 전체 화면을 한번 보여줍니다. 이후 후진 시 작동, D또는 N단에서 화면 전환 후 5초 후 순정화면으로 돌아갑니다. 작동에 참고해주시길 바라며,

​

영상으로 3D화면 조작 영상 보시겠습니다.​

​

​

감사합니다. 현대 기아 수입차 전 차종 적용 가능한 차량은 작업이 가능하며, 차량 년식와 인터페이스에 따라 UI 버전이 별도로 제공됩니다. 작업전 차량명/년식/네비게이션 옵션 사양이 필요하며, 언제든 연락주시면 성심성의 것 상담 드리겠습니다. 감사합니다.

​

​
