안녕하세요! 덱스크루광주 광산입니다.

​

오늘은 G90 차량 순정 서라운드뷰 옵션 추가와 함께 원격스마트보조주차 튜닝에 대해리뷰를 시작해보도록 하겠습니다.

​

​

서라운드뷰 옵션은 총 4개의 광각카메라가 차량 주변 360도 모습을 실시간으로 보여주는 기능으로써 운전자가 좁은 골목길이나 좁은 주차공간에서 주차시 유용하게 사용할수 있는 옵션입니다.

​

서라운드뷰가 활성화가 이루어지면서 증강현실네비게이션은 물론 후측방 모니터, 측방센서까지 한번에 활성화가 이루어지기 때문 한가지 작업으로 3가지의 덤이 따라오는 1+3 효과를 보실수도 있답니다 ^^

​

​

또한 오늘은 원격스마트보조주차 기능까지 활성화가 이루어지기 때문 좁은공간에서의 승하차에도 도움을 받을수 있답니다.

​

자! 제네시스 G90 차량 작업 시작해보도록 하겠습니다.

​

​

​

​

​

오늘 작업을 하기 위해 G90 차량이 입고가 되었습니다.

​

현재는 후방카메라만 적용된 상태라 후진시 후방화면만 모니터를 통해 볼수가 있습니다.

작업후에는 차량주변 360도 모습을 실시간으로 볼수 있기 때문 장애물 식별에 큰 도움을 받을수 있게 된답니다.

​

​

서라운드뷰 활성화를 위해선 3개의 카메라가 추가적으로 장착이되며 후방카메라는 서라운드뷰 전용 광각 카메라로 교체가 이루어지게 됩니다.

​

​

​

​

​

​

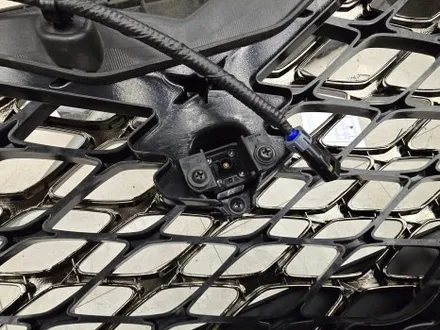

가장 먼저 전방 카메라가 장착이 됩니다. 장착후 영상 전송을 위한 배선 작업이 진행이되며,

순정 와이어링 배선 교체로 순정과 동일하게 작업이 진행이 됩니다.

​

​

​

​

​

차량과 옵션 사양에 따라 후방카메라가 교체가 안되는 경우가 있지만 대부분의 차량들에서는 후방카메라가 교체가 필수랍니다.

​

일반 화각 카메라와 광각카메라로 나눠져 있기 때문이죠!

​

​

​

​

​

다음으로는 사이드뷰 카메라 입니다. 사이드뷰 카메라는 사이드미러 하단에 광각카메라가 장착이 이루어지게 되며 사이드뷰 영상을 전송해주는 역활을 하게 됩니다.

​

또한 후측방 모니터 BVM 영상도 이 카메라가 전송을 해주므로써 기능활성화가 이루어지게 된답니다.

​

​

영상 전송을 위한 동축케이블 배선 작업이 진행이되며 사이드미러 기존 커넥터에 순정 동축케이블 핀삽입으로 순정과 동일하게 진행이 된답니다 !!

​

​

​

​

​

​

사이드뷰 카메라는 도어문에 있는 특성상 도어커넥터 또한 동축케이블 핀이 활성화가 이루어져야 합니다.

​

당연히 모비스에서 공급되는 동축케이블 핀을 사용하여 깔끔하게 활성화가 이루어졌습니다.

​

​

​

​

마지막으로 프론트 범퍼 , 리어 범퍼 사이드에 적용되는 측방센서까지 순정 브라켓을 사용하여 장착이 이루어지게 됩니다.

​

측방센서는 측방의 장애물을 감지 하는 기능으로써 원격스마트 주차시 꼭 필요한 부품이기도 하기 때문 정확한 위치에 장착이 이루어지게 된답니다!!

​

​

​

​

​

​

​

프론트뷰, 사이드뷰, 후방뷰 그리고 측방센서 관련 배선들은 바로 이곳으로 모이게 됩니다.

​

이녀석은 운전자주차보조제어기 부품이며 서라운드뷰 관련과 함께 측방센서, 원격스마트보조주차 기능까지 담당하는 녀석이죠, 부품금액만 무려 160만원 정도,,,, 후덜덜하네요;;

​

​

요즘 출시되는 차량들은 모두 다 이녀석이 적용이 이루어지고 있으며 CCIC 헤드 유닛이 적용이 되고있기 때문 서라운드뷰 작업비용이 이젠 만만치가 않을것 같습니다 ㅜㅜ

​

​

​

​

​

배선 활성화 작업이 마무리가 된후 서라운드뷰 활성화를 위한 코딩 작업이 진행이 됩니다. CCIC 헤드유닛사양이기 때문 옵션 사양에 맞게 코딩값입력이 이루어져야지만 서라운드뷰 화면이 활성화가이루어집니다.

​

또한 여러 항목들에서도 베리언트코딩도 함께 이루어졌구요,

​

​

베리언트코딩 및 정확한 데이트값이 입력이 되면 차량은 모든 경고등 소거와 함께 정상적인 작동이 이루어지게 됩니다.

​

​

​

​

​

​

​

짠!! 후진 기어변속이 이루어지게 되면 후방 화면을 메인으로써 차량 주변 360 도 모습을 실시간으로 보실수가 있습니다.

​

​

오늘 작업은 여기까지 진행하였으며 다음날 서라운드뷰 보정 작업이 진행이 됩니다.

​

​

​

​

​

​

총 4개의 화면이 한 화면으로 만들어지면서 정확한 화면 보정이 이루어지지 않앗기 때문 외곡된 부분이 있습니다. 이런 외곡된 부분을 보정 해주기 위한 서라운드뷰 영상보정 작업이 진행이 됩니다.

​

​

​

​

​

​

​

​

영상보정 작업은 주행 보정으로 이루어지게 되며 차량스스로 도로에 새겨진 차선을 인식하여 보정 작업이 진행이 됩니다.

​

주행 보정으로 이루어지기 때문 보정킷 보다는 더 정확하게 보정이 된다는 장점이 있습니다.

​

​

​

​

​

​

​

주행 보정으로 보정 까지 이루어진 서라운드뷰 작동 모습입니다.

​

전진시에는 전방의 화면을 메인으로 차량 주변의 모습을 보실수 있으며,

​

​

​

​

​

후진시에는 후방의 화면을 메인으로 차량 주변 확인이 가능해졌습니다.

​

운전자의 설정여부에 따라 탑뷰는 기능도 활성화가 이루어진답니다.

​

​

​

​

​

또한 설정 여부에 따라 사이드뷰 영상으로 선택도 가능하구요 ^^

​

​

​

​

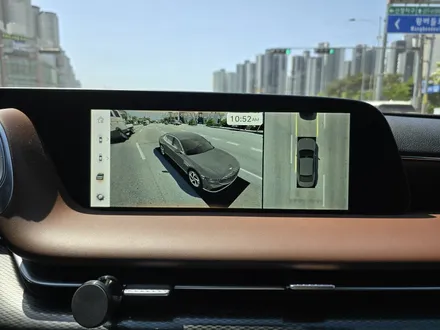

마지막으로 3D 영상뷰도 설정을 통해 차량주변의 모습을 보실수가 있답니다.

이젠 좁은 골목길이나 좁은 주차공간 주차시 두려움 없이 차량을 주행 할 수 있을 것같습니다.

​

​

​

​

​

다음 기능으로는 후측방 모니터 입니다. 차량 주행중 방향지시등을 점등하게 되면 점등된 쪽으로 후측방모습을 계기판을 통해 확인 할 수 있답니다.

​

직접 눈으로 후측방모습을 볼수 있으니 차선 변경시에도 큰 도움을 받을 수 있을 것 같습니다.

​

​

​

​

​

​

또한 증강현실 네비게이션 또한 계기판에서 활성화도 이루어졌구요 ^^

​

​

​

​

​

​

마지막으로 원격스마트주차 보조 기능입니다.

측방센서와 전방 후방센서가 장착이 이루어져 주변의 장애물을 감지해주므로써 스마트 주차는 물론 출차 기능도 활성화가 이루어졌습니다.

​

​

또한 좁은 주차공간에 주차후 승하차시 불편함을 많이 받았지만 이젠 스마트키 리모콘을 통해 차량 전진과 후진을 할 수 있기 때문 더욱더 편리하게 사용이 가능해졌답니다.

​

​

작동 모습은 영상으로 한번 보시죠!!

​

​

​

​

​

리모콘키를 통해 차량을 원격으로 전진과 후진을 할 수 있기 때문 편리하게 사용가능하며 차량스스로 장애물이 감지되면 정지 기능까지 탑재 되어 있기 때문 안전하게 사용도 가능하답니다!

​

바로 이기능 때문에 원격주차 옵션 튜닝을 많이 하고 있답니다 ^^

​

​

​

이상 제네시스 G90 차량 순정 서라운드뷰 및 원격스마트주차 옵션 튜닝 리뷰를 마치도록 하겠습니다.

​

​

​

​
