2024 카니발 하이브리드 3D 어라운드뷰, KA4 하이브리드, 256G 블랙박스 4CH 녹화! 국산 카존 시즌5 어라운드뷰

안녕하세요

​

카니발 하이브리드

3D 어라운드뷰 시스템을 장착합니다.

​

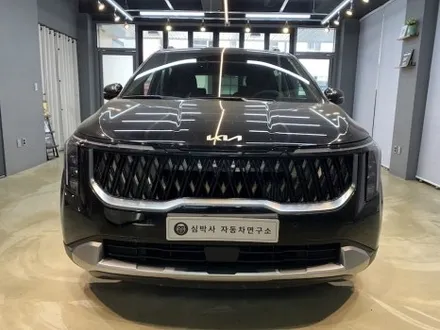

2024년 출고된

카니발 하이브리드 입니다.

​

현재 차량은 후진기어 동작시 후방카메라 화면만

표시 되고있는데요

​

사용자는 후방카메라 화면만으로는

운행이 불편하여

​

차량 전체를 볼수있는

3D 어라운드뷰 시스템을 장착합니다.

​

전,후,좌,우 4개의 카메라를 장착하여

하늘에서 내려다보는듯한 탑뷰 화면,

후진기어 동작시 후방카메라 화면,

드라이브 기어시 전방화면까지

사용자는 원하는 화면으로 조작하여

주차시, 좁은길 통과시 실시간으로

차량을 관찰할수있습니다.

​

​

​

순정 모니터 화면에서

어라운드뷰 시스템의 화면을

그대로 볼수있도록

카니발 전용 비디오 인터페이스와

카존 3D 어라운드뷰 시스템 시즌5

제품 구성으로

장착하였습니다.

​

전용 비디오 인터페이스

카존 시즌5 어라운드뷰

모두 국내 제조 국산 제품 입니다.

​

전용 인터페이스와

국내 제조 어라운드뷰 시스템의

최적화된 시스템으로

매우 고화질로 표현됩니다.

​

3D 어라운드뷰 시스템의 기본동작은

후진기어 동작시 후방카메라화면과 탑뷰 화면

드라이브 기어 동작시 전방카메라화면과 탑뷰 화면

​

주행중 버튼 조작으로 어라운드뷰 화면으로 강제 전환하여

차량을 실시간으로 확인할수있도록 장착하였습니다.

​

어라운드뷰 화면으로 전환되면

모니터화며에 터치하여

3D 화면과 다양한 화면으로 조작하여

볼수있습니다.

​

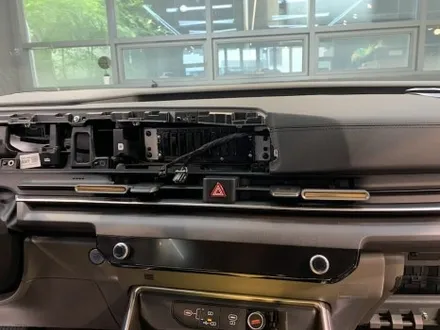

장착을위해 모니터를 탈거하였습니다.

​

어라운드뷰 본체에서 출력되는 영상이 전용 인터페이스를 통해

모니터와 연결됩니다.

필요한 배선과 장치를 모두 안쪽에 장착되고요

​

뒤 트렁크 순정 후방카메라 자리,

전면 그릴, 좌,우 사이드미러에

각각 총 4개의 카메라를 장착합니다.

사이드 카메라 배선은 외부 노출없이

원래의 배선 길을 따라 노출없이 장착되고요

​

후방카메라는 원래의 순정 카메라 자리에

장착하였습니다.

배선 노출없이 깔끔하게 장착하였구요

전방카메라는 최적의 위치에

장착하였습니다.

​

4개의 카메라가 모두 차량에 장착되었고

그 카메라 배선이

어라운드뷰 본체로 연결됩니다.

연결된 영상은 전용 비디오 인터페이스를 통해

순정 모니터에서 화면이 표시되고

터치로 조작 가능하도록 장착되는것입니다.

​

​

후방카메라는 순정자리 그대로

전방카메라는 깔금하게,

사이드카메라도 순정 느낌으로

장착되었습니다.

​

​

이렇게 장착된 카메라는

이제 하나의 이미지화 해주는

보정 작업을 하게되는데요

​

차량 주변에

기준을 잡아주는 판을 설치합니다.

​

차량 주변을 볼수있는 탑뷰 화면에서

바닥에 위치해둔 이미지가

어지럽게 표시되고

실제 차량과 일치하지 않습니다.

​

그래서 이렇게 보정 작업을 통해

탑뷰 화면에서 보이는 이미지가

차량 실제 이미지와 맞게 일치시켜주는

작업을 하게 됩니다.

​

​

후진기어 동작시 후방카메라화면이 기본 동작되고

드라이브 기어 동작시 전방카메라화면이 표시됩니다.

후방카메라 화면(좌), 전방카메라 화면(우)

매우 선명하게 고화질로 표시합니다.

​

어라운드뷰 시스템의 기본 동작입니다.

​

사용자는 좁은길 또는 차량을 실시간으로

확인하고 싶을때에는

차량의 버튼을 이용하여

화면을 전환하여 볼수있는데요

​

모두 터치 조작으로 다양한 화면으로 전환하여

볼수있습니다.

​

3D 이미지로 선택하여

차량 주변을 입체적으로도 관찰할수있습니다.

​

어라운드뷰 화면이 표시되면

모든 동작은 모니터에 터치하여

조작 할수있습니다.

추가로 사용자는

녹화기능을 활성화 하여

주행중 3D 화면으로 그대로

녹화할수있습니다.

​

​

장착전 순정 상태와

장착후 어라운드뷰 후방카메라 화면 입니다.

어라운드뷰 후방카메라 화면이

매우 고화질로 표현됩니다.

​

​

​

동작 영상으로 참고하시고요

​

카니발 하이브리드

3D 어라운드뷰

장착하시고 편리하고 안전한 운행 되시길 바랍니다.

감사합니다.
