안녕하세요. #슬기로운#자동차생활 을 위한 #프로내비 입니다.

어제 밤부터 비가 내리고 있습니다. 기온이 상승해서 춥지는 않지만 빗길 안전 운전하시기 바랍니다.

#BMW#320D#F30 차량입니다.

순정시스템과 순정 후방카메라가 장착되어 있지만 안전한 운전을 위해 #어라운드뷰 장착을 위해 방문해 주셨습니다.

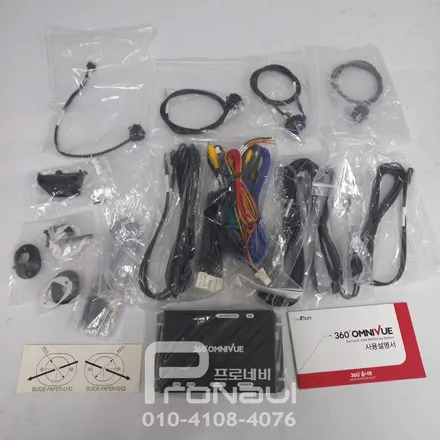

어라운드뷰 제품이 많이 출시되고 있지만 그 중에 국내 제품인 #360옴니뷰 제품을 추천해 드렸으며, 순정시스템은 그대로 유지하고 #룸미러형모니터 를 통해 어라운드뷰 장착을 원하셨습니다.

장착 전 차량 내외부 상황입니다.

360옴니뷰 카메라 장착을 위해 도어트림, 트렁크 트림 등 탈거 후 카메라 매립 작업 준비를 합니다.

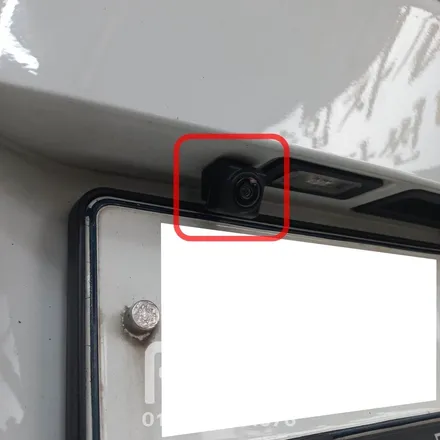

후방 카메라 위치 입니다. 순정 후방카메라는 그대로 유지하고 어라운드뷰 후방 카메라를 별도로 장착합니다. 차량 구조 상 측면으로 이동해서 카메라를 장착했습니다.

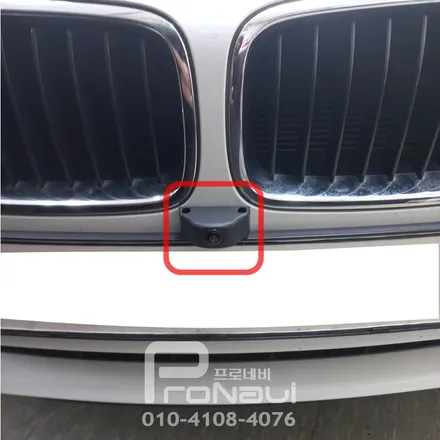

전방 카메라 위치 입니다. 차체에 손상을 최소화하기 위해 전용브라켓을 사용해서 전방카메라를 장착했습니다.

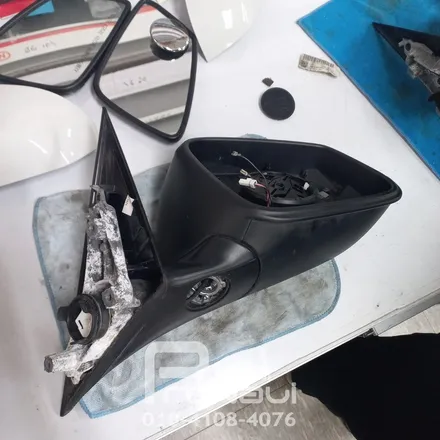

사이드 카메라는 사이드미러 하단에 타공을 해서 카메라를 매설합니다. 카메라는 공차보정을 하기 전에 고정을 합니다.

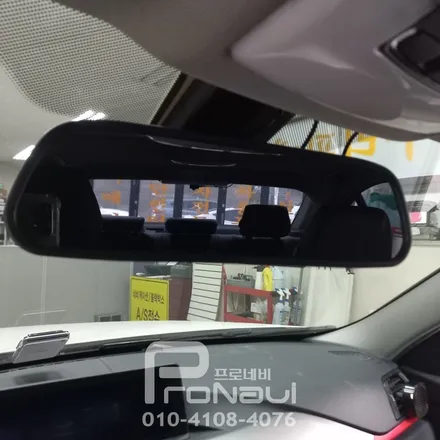

360옴니뷰를 볼 수 있는 #룸미러형모니터 입니다. 순정 룸미러 위에 덧씌우는 형태이며, 평상 시에는 후사경으로 사용이 가능하며, 후진 시에 화면이 표출됩니다.

360옴니뷰를 언제든지 볼 수 있는 컨트롤러 입니다. 작동하기 편하게 기어 박스쪽에 부착해 드렸습니다.

공차 보정 전에 도어와 카메라 화각을 수평으로 위치를 조정한 후 카메라를 고정합니다.

#공차보정 이라는 작업을 진행해야 합니다. 공차보정이란 전후좌우 카메라 4개에 영상을 조합해서 화면 왜곡을 최소화 하는 작업입니다. 이 작업을 거치지 않으면 어라운드뷰 작동 시 화면과 실제 상황과 맞지 않기 때문에 정확하게 진행해야 합니다.

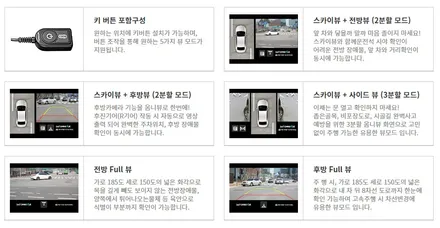

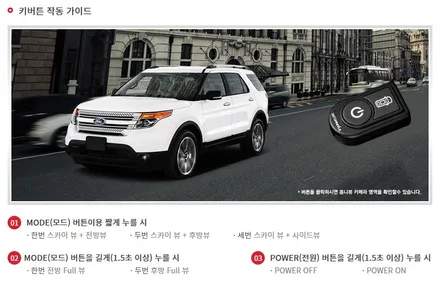

360옴니뷰 컨트롤러 사용 방법 및 360옴니뷰가 지원하는 뷰모드 종류 입니다.

컨트롤러를 이용해서 언제든 확인이 가능하며, 후진 기어 진입 시 후방 화면이 보이는 상황에서 기어 중립 혹은 드라이브 모드로 기어를 변경할 경우 전방 카메라 화면이 약 10초 정도 송출해 줍니다.

컨트롤러를 이용해서 볼 수 있는 실제 뷰모드입니다.

​

어라운드뷰 작업은 순정시스템과 연동도 가능하지만 순정 시스템과 연동할 경우 추가적인 장치 설치 작업이 필요하며 그만큼 비용이 증가합니다. 차량에 따라 달라질 수 있으니 #프로내비 와 상의하시면 됩니다.

​

작업 완료 후 충분한 테스트를 진행하고 특이 사항이 발생하지 않아 고객께 검수 후 사용 방법 등을 안내하고 차량을 출고했습니다.

프로내비는 특이 사항이 없는 경우 모든 작업을 #당일처리 해드리고 있습니다. 상담 전화 후 예약을 하시면 원하는 일정에 대기 시간 없이 바로 서비스를 받을 수 있습니다. 다만 작업 소요 시간은 상황에 따라 변동될 수 있으니 시간적인 여유를 가지고 방문 부탁드립니다.
