반갑습니다 오빠차입니다 ㅎㅎ

오늘 소개해드릴 작업은 사연이 많은 작업기 인데요 ㅎㅎ

차종은 보기 드문차 혼다 파일럿입니다.

고객님께서 처음 문의가 오셔서 차종은 혼다 파일럿이고 직구한 제품이 있다고 하셔서 당연히 설치됩니다 하고 예약후 방문을 해주셨는데요 ㅎㅎ

아니왠걸 ...

래인워치에 순정 후방카메라 까지 있는 풀옵션의 파일럿인데 ..

캔버스도 없고 메인배선도 아예 꽂히지도 않는 배선이 오고..

판매자는 자기가 보낸 배선만 있으면 문제없이 설치가 된다고...ㅎㄷㄷ

그리하여 고객님께 상황을 설명드리고 제가 알리에서 맞는 캔버스와 배선을 찾아서 링크를 고객님께 보내드렸습니다.

그리하여 다시 2주가 흐르고 배선을 수령하셔서 다시 예약해주시고 방문해 주셨습니다.

​

​

아니 근데!!!~!~!~!~!@~!#~!#!@$#~@#$!%!#$%^~~@

다릅니다...

모양은 같은데 핀배열이 다릅니다..

판매 페이지에 잭의 모양은 나와있지만 핀배열은 나와있지 않아서 이거이거 쉽지 않은 작업이 될것 같았습니다.

그런데 알리에서 아무리 찾아봐도 고객님의 파일럿에 맞는 배선이 없었습니다.

잭은 신형잭인데 핀배열은 구형인...아주 난감한 상황 ㅜㅜ

레이즈 캔버스 회사 홈페이지에도 파일럿 배선정보는 없는 상황....

​

저는 작업시간 1시간정도 예상을 했는데 이래저래 씨름하다가 어느덧 1시가 되어서 고객님께 양해를 구하고

오후 1시 소렌토 예약 손님차를 먼저 해드리고 다시 작업을 했습니다.

​

그리하여 어떻게든 필요한 배선들을 찾아서 핀을 모조리 뽑아 재배치를 하기로 결정하고 배선을 찾기 시작합니다.

​

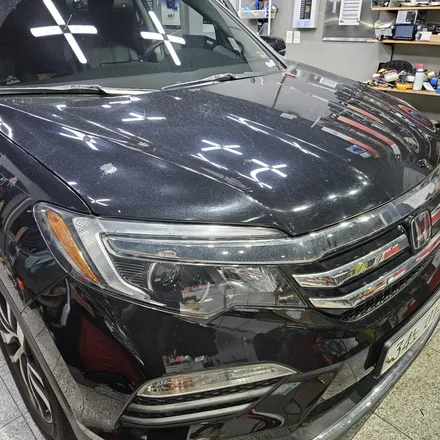

안드로이드 올인원 작업을 위해 입고된 혼다 파일럿 입니다.

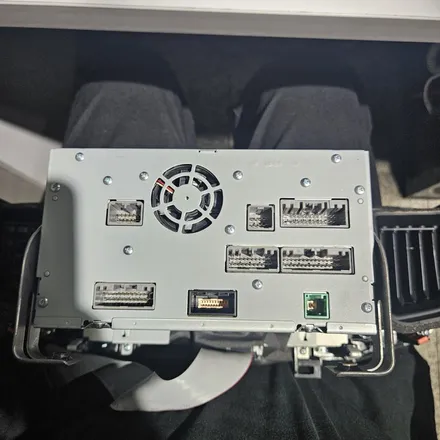

혼다 파일럿 순정AV의 뒷모습인데요 저 잭들의 모양대로 알리에서 캔버스 및 잭을 주문했지만

핀배열이 아예 다릅니다.. 전원은 들어오지만 뒷 스피커 소리도 안나도 순정후방카메라와 레인워치는 아예 잭도 안맞는 상황..

알리에는 아무리 찾아도 파일럿에 맞는 잭이 없습니다..

​

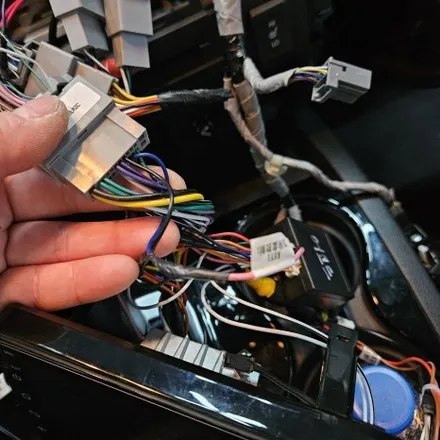

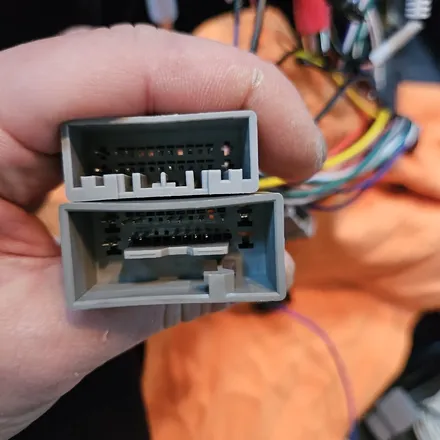

우선 제일먼저 판매자가 보내준 잭이 아래 잭이구요

새로 구매한 잭이 위 잭입니다.

​

잭을 살피며 유추를 해봅니다.

어랏

이거이거 자세히 보니 핀배열은 아래 잭이 맞네요?

메인잭에서는 전원과 핸들리모컨, 스피커선8가닥이 있습니다.

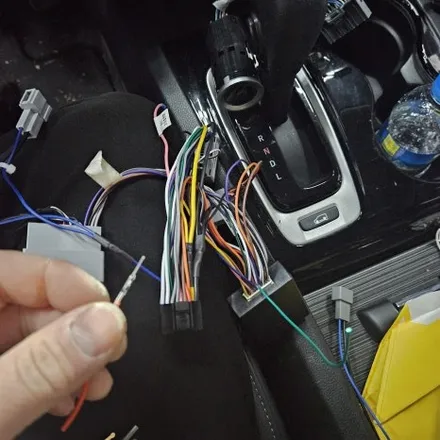

그리하여 하나하나 뽑아서 옮겨주고 없는 핀은 만들어서 넣어줍니다.

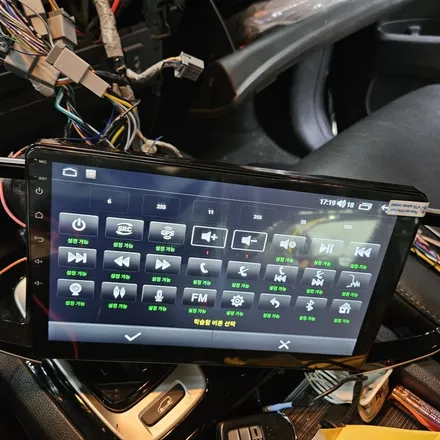

혼다파일럿 핸들리모컨은 캔버스연동이 아니고 아날로그 식으로 입력하여서 사용하는 방식입니다.

​

처음 배송온 맞지않는 잭을 배고 유추하여 핸들리모컨 배선도 찾아서 핀을 만들어 줍니다.

일본차들이 순정배선이 매우 얇아서 이게 캔 로우하이 배선이 맞는가 긴가민가 했지만...

찾아서 캔버스와 짜매 줬습니다.

그랬더니 문열림표시 등등 연동이 됐습니다.

그런데 이거이거 우측 깜빡이를 넣으니 래인워치가 실행은 되는데 나오지를 않습니다..

​

래인워치 살리는게

제일 오래걸렸는데요

우선 순정 후방카메라는 캔버스에서 나오는 전원을 순정에 넣어주고 영상 신호선을 찾아서 나오게 했는데요.

래인워치가 안됩니다. 고객님 사모님께서 래인워치기능을 유용하게 사용한다고 하셔서 끝까지 팠습니다..

저도 오랜만에 약간 재밌고 의지가 타오르더라구요 ㅎㅎㅎ

​

​

래인워치 구동 매커니즘을 생각해보고 생각하고 또 생각했습니다.

결국 해냈습니다.

나오네요 래인워치가

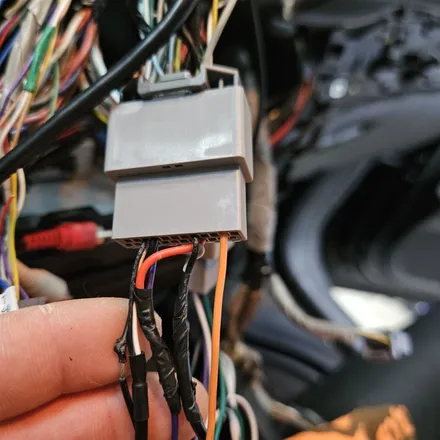

아래 사진이 완성된 후방카메라와 래인워치 잭입니다.

​

진짜 다행인건 잭모양은 맞다는것이었습니다 ㅎㅎ

다뽑아서 없는 배선 만들어서 제자리 찾아서 넣어주고 머리에 쥐가 나는줄 알았습니다.

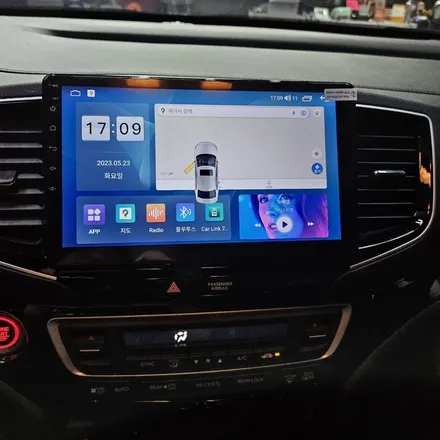

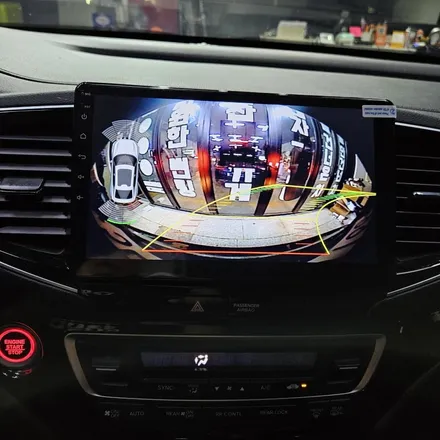

혼다 파일럿 안드로이드 올인원 설치 완료 순정후방카메라 캔버스 완벽 연동으로 후방 감지기까지 나오며 바나나파킹 PAS기능도 활성화 됩니다.

뭐 그리하여 설치가 완료 되었습니다.

총6시간 소요되었구요

​

저도 진짜간만에 공부하고 너무 재밌었던 작업이었습니다.

약간 안드로이드 올인원 첫작업 했을때 생각도 나고 ㅎㅎ

아 이게 되네? 이런 느낌의 작업이었네요 ㅎㅎ

이제는 일본차들의 배선도 현대기아처럼 안맞아도 한땀한땀 따써 개조하여 장착도 가능할것 같다는 자신감도 생긴 작업이었습니다.

오래걸려도 힘내라고 맛난것도 사주시고 끈기있게 조용히 기다려주신 차주님께도 너무 감사했습니다.

설치조차 안될수 있었던 이번작업

​

배선을 찾아서 기능을 하나하나 살렸을때 그 희열ㅎㅎㅎㅎㅎㅎㅎㅎㅎㅎ

고객님도 같이 좋아해 주셔서 너무 기뻤습니다.

​

그럼 또 다른 작업기로 찾아뵙겠습니다.

이상 혼다 파일럿 안드로이드 올인원 래인워치 순정 후방카메라 모두 살려서 작업기를 모두 마치겠습니다

뿅~

​

​
