렉스턴 스포츠 13.3인치 안드로이드 올인원 및 어라운드뷰 장착 부산 오빠차에서 깔끔하게 장착했어요

반갑습니다 오빠차입니다 ㅎㅎ

어느덧 장마가 끝나고 엄청난 더위가 찾아왔습니다.

아까 바깥 기온을 보니32도 정도 더라구요 ㅎㅎ

정말로 바깥에 나가서 잠시 걷고 있으면 동남아 여행온것 같은 착각이 드네요 ㅎㅎ

휴가철이라 그런지

7월은 다른 달에 비해 비교적 시간적 여유가 좀 있는 7월입니다

그래서 저도 예약된 작업을 좀더 여유있게 해드릴수 있는것 같아 좋습니다 ㅎㅎ

물론~ 바빠도 작업은 제대로 해드립니다^^

​

오늘 소개해드릴 작업은 픽업트럭 렉스턴 스포츠 입니다 연식은 2020 이구요^^

블로그를 보시고 13.3인치 회전형 안드로이드 올인원과 어라운드뷰 작업을 문의해 주신후에 클라이드코리아 제품 추천드리고 고객님께서 직접

클라이드 코리아 제품 구매해서 방문해 주셨습니다^^

회전형 13.3인치 7862칩셋은 현재 알리직구 제품으로는 찾기가 힘들고 클라이드코리아 제품이 거의 유일합니다^^

​

그럼 작업기 보실까요?

13.3인치 안드로이드 올인원및 어라운드뷰 작업을 위해 김해에서 부산 오빠차까지 찾아주신 고객님 감사합니다^^

​

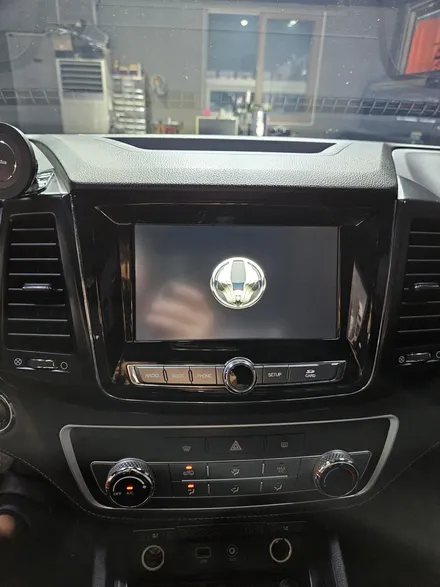

렉스턴스포츠 안드로이드 올인원 장착전 순정 8인치 스마트 오디오 입니다. 내비게이션은 빠져있고 미러링이나 카플레이 혹은 안드로이드 오토로 사용해야 합니다. 미러링의 경우 무선으로 가능하지만 많이 끊기고 카플레이나 안드로이드 오토는 유선으로 연결을 하는데 이거이거 usb부분 툭툭 건들면 엄청 끊김이 심합니다.

저도 렉스턴 스포츠를 3년정도 탔었는데 너무 많이 끊겨서 안썼습니다..ㅎㅎ

​

먼저 후방카메라 작업부터 해줍니다.

8인치 스마트 오디오의 경우 순정 후방카메라가 LVDS가 아니라서 배선도만 알면 순정배선을 이용할수 있습니다. 시간을 많이 세이브 할수 있죠

순정 배선을 사용해도 화질 저하 없습니다^^

제일 좋은점은 사제 배선을 깔기위해 바닥을 안기어도 된다는점~!!

​

렉스턴 스포츠 안드로이드 올인원 및 어라운드뷰 작업시

후방카메라는 순정자리에 순정 카메라를 탈거하고 순정처럼 고정시켜 작업을 합니다^^

​

다음은 전방카메라 차례입니다.

렉스턴 스포츠의 경우 순정 어라운드뷰가 없어도 순정 전방카메라 자리가 있습니다.

이번경우는 깔끔하게 타공하여 전방카메라 고정시켜 드렸습니다.

​

렉스턴 스포츠의 경우 전방카메라를 장착하는 두가지 방법이 있습니다.

먼저 위 사진과 같이 순정 전방카메라 자리를 타공하여 카메라를 고정하는 방법과 앞범퍼 하단부에 장착을 하는 경우가 있습니다.

둘다 장단점이 있는데요^^

​

먼저 왼쪽사진 앞범퍼 하단부에 장착을 하게되면 전방카메라에 전방 범퍼가 가리지 않아서 보정시에 좀더 타이트한 보정이 가능하여 왜곡이 적다는 장점이 있습니다. 그렇지만 겉보기에 순정틱 하지 못하다는 단점이 있습니다.

​

오른쪽 사진은 이번에 작업을 한 순정자리에 타공하여 장착한 경우 인데요

먼저 제일큰 장점은 순정틱 하다는 것이죠 ㅎㅎ

그리고 단점은 전방 카메라에 전방범퍼가 많이 나와서 보정시에 전방매트를 좀 멀리 깔아야 보정완료시에 어라운드뷰 화면에 전방범퍼가 안나옵니다.

전방 범퍼가 나온다는 말이 무슨말이냐면 아래 사진을 보면 알수있습니다

둘다 보정은 아주 잘됐습니다.

그러나 전방 동그란부분을 보시면 왼쪽사진엔 하얀색 차량의 범퍼가 나오고있고 우측은 범퍼가 보이지 않고 깔끔하게 보정이 되었습니다.

​

요런 차이가 있습니다.

그래서 매트를 좀 멀리 깔아서 최대한 범퍼가 안나오게 보정을 합니다.

그래서 화면상에는 전방 사물과 맞닿아 있는것 처럼 보여도 내려서 확인하면 실제론 닿지 않아있죠

사실상 주차하는데 크게 지장은 없습니다.

​

전체 보정판이 아닌 전방 후방 2개를 깔아 보정하는 매트를 쓰면 이부분은 개선이 가능하나 측면쪽이 비뚤어지고 왜곡이 생기는 아이러니한 상황이 발생합니다. 참 알다가도 모르겠는 안드로이드올인원 어라운드뷰 보정의 세계입니다.

7862칩셋말고 7870은 더더욱 심하니 ㅜㅜ 보정할때 정말 스트레스를 많이 받습니다 ㅎㅎ

​

위의 이유 때문에 거리에 예민한 분이라면 순정자리 보다는 범퍼 하단에 전방카메라를 장착하는게 좋습니다^^

작업전 이부분을 충분히 설명드리고 원하시는 위치에 달아드리고 있습니다^^

​

다음은 사이드 카메라 장착을 해줍니다.

차종마다 다르지만 보통 시간이 제일 오래걸리는 작업입니다.

빨간색 카메라 잭 보이시죠?

저런식으로 카메라에 붙어있는 배선을 한번에 뺄수 있으면 빼서 작업을 해드리고 있고 사이드미러에 배선구멍이 작아서 저 커넥터를 뺄수 없는 경우에는 거울뒤에 저 잭을 두고 연장선을 배선구멍으로 통과시켜서 작업하는 경우도 있습니다.

렉스턴 스포츠는 감사하게도 구멍이 제법 큽니다 한방에 배선을 빼줍니다.

​

​

어라운드뷰 작업에서 제일중요한 부분입니다.

사이드배선을 문짝 순정 주름관으로 빼서 실내로 가지고 오는 작업입니다.

차량 탑승시 문을 열고 닫습니다.

그렇기때문에 바깥으로 배선이 보이게 작업을 하게되면 언젠가는 단선이되어 문제가 생길수 있습니다.

한가지 아쉬운점은 모든 차량에 맞는 순정핀을 구비하지 못해 빈자리를 타공하여 배선을 빼서 작업을 해드리는 점 입니다.

작업시 본인 차량에 맞는 핀을 가지고 오시면 이용하여 작업을 해드리고 있습니다^^

​

​

반대편 문도 같은 방식으로 작업을 해줍니다^^

운전석과 달리 문짝 배선의 갯수가 적어서 좀더 수월합니다^^

​

좌우 전후 장착된 4개의 카메라 입니다. 깔끔하쥬?

​

마지막으로 매트를 깔아서 보정해주면 작업이 완료됩니다.

작업시 좌우측 턴시그널을 따서 작업을 하므로 좌우깜빡이, 비상등 작동시 측면과 좌우측을 비춰주는 안전기능도 작동을 합니다.

물론~ 사용하기 싫은경우 설정에서 끌수 있습니다.

세로로 돌리면 이렇게 됩니다.

​

렉스턴 스포츠 안드로이드 올인원 및 어라운드뷰 장착작업

완료되었습니다^^

​

총 작업시간은 7시간입니다.

어라운드뷰 작업의 경우 작업자의 기술에 따라 마무리가 천지 차이 입니다.

배선을 간단히 실내로 가지고 오는 약식(주름관이용X) 으로 작업을 하면 빠르게 완료가 가능하지만

​

오빠차에서는 오래걸려도 추후 문제가 발생하지 않도록 꼼꼼하게 작업을 해드리고 있습니다.

그렇기때문에 공임도 높은 작업입니다.

​

​

안드로이드 올인원과 어라운드뷰 작업에 대해 궁금한 사항은 언제든 문의주시면 답변드리도록 하겠습니다^^

그럼 다음 작업기로 돌아오겠습니다 감사합니다^^

​

​
