디올뉴 그랜져GN7 차량입니다

순정네비에서 카카오톡,티맵,유튜브,넥플릭스 등등

영화 감상과 동영상 시청을 위해 ,,,,,,,,,,,

삼성덱스 미러링 인터페이스 시공 장착입니다

인터페이스 시공이 다소 어려운 점도 있으나

보다 쉽게 설치 할수 있는 방법과 설명을 작업은 진행을 해 보았습니다

영상케이블 연결 방법과 캔연결 커넥터가 어느 쪽에 있는지

앞전 작업에서 설명을 해 드렸죠??ㅋㅋㅋㅋㅋ

이번에도 같은 설병을 영상케이블과 M캔 커넥터를 잘 설명을 해 드렸습니다

여러분도 잘보시고 한번 따라 해 보세요 ㅋㅋㅋ

감사 합니다^^

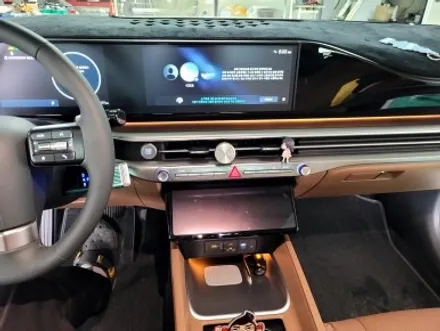

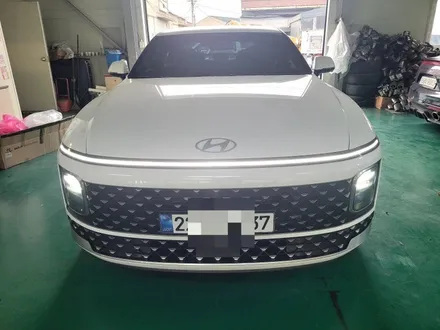

디올뉴 그랜져GN7 차량이 입고 되었습니다

삼성덱스 인터페이스 시공차 방문을 해 주셨습니다^^

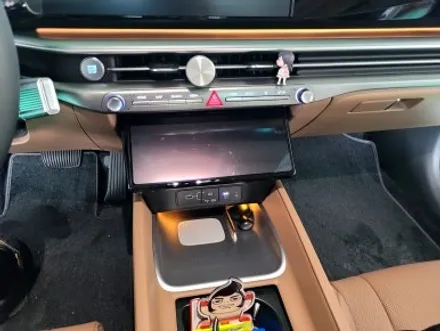

GN7 차량에 배선 작업은 공조기 믿에 데크 전원 커넥터가 있습니다

탈거 방법은 영상에 올려 드렸습니다^^

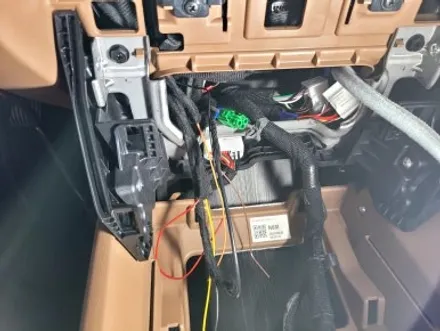

데크 커넥터가 보이죠 영상 커넥터도 보입니다

영상 커넥터는 데크에서 모니터로 가는 영상 케이블입니다

초록색에 4p 커넥터가 영상 커넥터 입니다^^

전원선과 M캔선은 커넥터가 다름니다

구별은 영상에 올려 드렸습니다

A커넥터와 B 커넥터 입니다

A커넥터 9번과 10번이 M캔 입니다

B커넥터에서 전원선과 접지,ACC 선이 있습니다

회로도를 참고 하시고요 ㅋㅋㅋ

이것이 A커넥터입니다

M캔이 보이죠 ㅋㅋㅋ

9번과 10번입니다

B커넥터에서 전원과 접지,ACC 연결 브리짓을 합니다

자세한것은 공부를 하시면 알아요 ㅋㅋㅋ

모든 전원과 M캔을 연결후 작동 테스트를 합니다

캔신호가 정상 적으로 연결 될때

LED가 깜빡이는 속도가 일정합니다 ㅋㅋ

자 모든 작업이 완료가 되었습니다^^

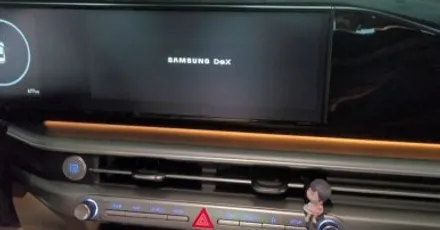

테스트를 진행 해 보겠습니다^^

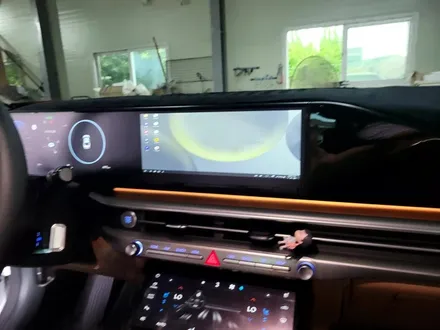

컴터처럼 모니터에 화질이 매우 좋아요

휴대폰의 속도에 따리 터치가 빨라짐니다

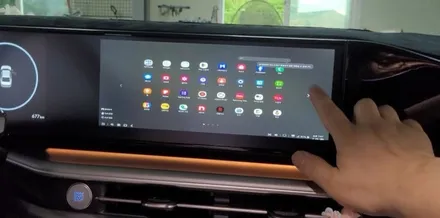

원하시는 아이콘을 드러그 해서 매인 화면에 띄워서 사용하시면 됩니다^^

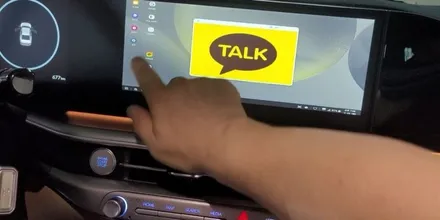

카카오톡과 넥플릭스,유튜브까지 시청이 가능합니다^^

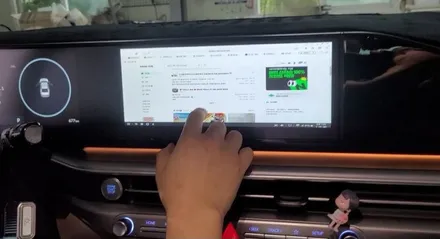

네이버 검색까지 휴대폰의 모든 기능을 순정네비에서 사용이 가능합니다^^

자세한 사용법은 영상에사 참고 해 주세요

자세하게 설명해 드렸습니다^^
