지프 랭글러 후방 카메라 & 블랙박스 장착

안녕하세요~

서대문구 후방카메라 장착점

네비죤입니다.

​

지프 랭글러 차량에 후방 카메라와 블랙박스 작업

내용입니다.

​

지프 차량은 후방 카메라 위치 잡는 것이 가장

중요한 내용인데 국내 정식 수입이 아닌 외국에서

구입해서 가지고 온 차량이라서 후방 카메라가

작업이 안된 상태입니다.

​

지프 랭글러 차량에 후방 카메라 작업은 순정

오디오 모니터에 작업을 할 수도 있지만

별도의 인터페이스를 구입해서 작업을 해야 해서

그냥 편하게 별도의 룸미러 모니터 장착을 해서

작업을 하였습니다.

​

블랙박스는 기본 2채널 만도 FX1000 모델로

같이 작업을 하였습니다.

​

​

​

​

​

​

​

​

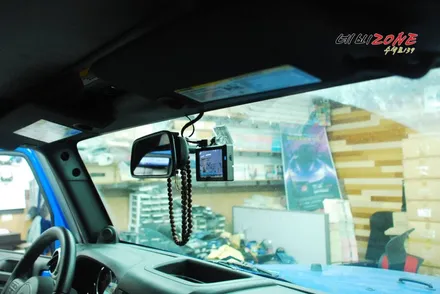

지프 랭글러 차량에 룸미러 모니터 후방 카메라와

블랙박스를 장착하였습니다.

​

지프 차량에 후방 카메라 설치는 차량 연식에 따라서

위치가 조금씩 달라집니다.

​

현재는 예비 타이어 뒤에 장착이 되는데 이전까지는

번호판 위에 장착을 했습니다.

​

현재 차량은 후방 카메라가 없는 차량으로 카메라

위치 선정을 별도로 해야 합니다.

​

​

​

​

​

​

​

​

지프 차량에 들어가는 순정 오디오에 후방 컨버터를

이용해서 후방 카메라 활성화도 가능합니다.

​

당연히 비용이 많이 들어가기 때문에 이렇게 작업을

하시는 분은 거의 없으시죠.

​

국내에서 PDI 작업으로 출고된 차량은 여기 순정에

후방 카메라 영상이 나옵니다.

​

인터페이스 없이 작업을 한다면 당연히 별도의

후방 모니터를 장착을 해야 합니다.

​

​

​

​

​

​

​

키 박스에서 전원을 따서 작업을 하기도 하지만

블랙박스 전원을 깔끔하게 빼기 위해서 시가잭

라인으로 작업을 하였습니다.

​

국내 정식 차량이 아니기 때문에 순정 오디오

확인도 하면서 블랙박스 전원도 같이 별도로 빼서

작업을 하는데 지프 차량은 퓨즈 박스가 보닛에

있어서 이렇게 작업을 하는 것이 더욱 편합니다.

​

​

​

​

​

​

​

​

이렇게 룸미러 모니터에 작업을 하고 후진을 넣으면

화면이 자동으로 후방 영상으로 나오게 됩니다.

​

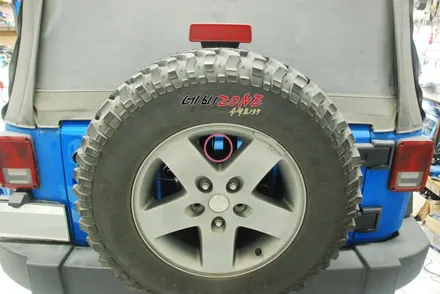

지프 차량의 특성상 카메라를 바닥에 장착을 해야

하는데 이유는 스페어타이어 때문에 카메라 위치

공간이 안 나오기 때문입니다.

​

그래서 아래에 후방 카메라 장착이 되면 후진을

할 때 당연히 스페어타이어 공간도 생각을 하면서

후진을 해야 합니다.

​

순정 후방 카메라는 타이어 공간 표시가 라인에

나오게 됩니다.

​

현재 후방 카메라 위치에서는 라인이 나오지 않기에

화면 끝부분에 빨간 표시한 만큼 공간을 생각을

하셔야 합니다.

​

이런 부분은 주차를 하시면서 적응을 하셔야 합니다.

​

​

​

​

​

​

​

​

​

기존 룸미러에 덮어서 장착을 하는 방식으로 순정

그대로 탈거 없이 작업이 되며 나중에 AS 받기도

편하기 때문에 비용 부담 면에서 이렇게 작업을

하는 것이 가성비가 좋다고 생각합니다.

​

블랙박스는 만도 블랙박스를 장착하였습니다.

​

만도 FX1000 모델은 전방 FULL HD

후방 HD 해상도입니다.

​

​

​

​

​

​

​

​

지프 차량은 루프탑 후면 덮개 상태도 모두 다른데

이렇게 후면이 호로 천막으로 되어 있어서 후방

블랙박스 장착이 참 어렵습니다.

​

차주 분이 후면 덮개는 그대로 둔 상태로 사용을

하기에 이렇게 부착을 하였습니다.

​

어차피 2채널 블랙박스 제품이니 이렇게라도

장착을 하는 것이 좋겠지요?

​

​

​

​

​

​

​

​

블랙박스 영상으로 확인을 해보니 그래도 생각보다

영상이 깨끗하게 잘 나옵니다.

​

후면이 유리로 되어 있으면 카메라 부착도 잘 되는데

약간 흔들리는 것은 어쩔 수 없을 것 같습니다.

​

전방은 최대한 보닛이 잘 나올 수 있도록 위치를

잡았습니다.

​

​

​

​

​

​

​

​

지프 차량은 현재 표시한 위치에 장착을 할 수 있는

별도의 후방 브래킷도 나오고 있는 상황인데

국내 시판용이 아닙니다.

​

여기에 카메라 고정을 위해서 브래킷을 만들어서

장착을 한다면 배선 처리 과정이 아주 어려울 수

밖에 없겠습니다.

​

일단 스페어타이어 탈거를 하고 작업을 해야

하는데 이 부분에서 문제가 있을 수도 있겠습니다.

​

​

​

​

​

​

​

​

지프 차주분이 견인 장치는 사용할 이유가 없을 것

같다고 해서 여기에 위치를 잡았습니다.

​

일반 차량 같으면 너무 바닥을 보고 있을 수 있겠지만

지프 차량 자체가 높아서 그런지 후방 카메라 선택만

잘 하신다면 여기에 장착하는 선택도 나쁘지 않아서

괜찮습니다.

​

다만 나중에 견인장치를 연결하신다면 카메라를

분리해야 합니다.

​

당연히 분리가 간단하지는 않습니다.

​

​

​

​

​

​

​

​

두꺼운 철판을 타공을 해서 카메라 장착을 하는데

정말 카메라 모델이 맞아야 여기에 설치가 가능할 것

같습니다.

​

처음에 장착하려고 했던 카메라는 렌즈 자체가

너무 아래에 있어서 바닥을 너무 심하게 보고 있어서

화각이 너무 짧아서 보기가 어려웠습니다.

​

현재 보이는 카메라는 렌즈가 아래가 아닌 전면을

주시하고 있어서 화각이 아주 길게 나오더군요.

​

​

​

​

​

​

​

​

​

비교 영상이 있으면 좀 더 좋겠지만 이렇게 화면이

길게 보이기 때문에 측면만 잘 보시고 주차하시면

아주 안전하게 주차가 가능할 것으로 보입니다.

​

여기에 후방 감지기까지 같이 작업을 하시면

정말 더욱 안전하게 주차를 할 수 있겠죠.

​

이 화면 상태에서 보시면 빨간 라인까지 맞춰야

하는데 이유는 차량 후면의 스페어타이어 공간도

항상 생각을 해야 합니다.

​

후방에서 보면 가장 먼저 닿는 곳이 범퍼가 아닌

스페어타이어이기 때문입니다.

​

​

​

​

​

​

​

​

화각이 길게 나오지만 아래에 위치한 상태이기에

몇 번 적응을 하는 것이 중요합니다.

​

빨간 표시된 부분을 보시면 아주 멀리 있는 것

같지만 사실 그렇게 멀지 않는 위치라는 것이죠.

​

여기를 보시면서 사이드 미러를 같이 보셔야 합니다.

​

​

​

​

​

​

​

​

사이드 미러를 보시면 표시한 빨간 부분이 보이게

되는데 생각보다 아주 가깝게 있는 것을 볼 수 있어

이렇게 몇 번 적응을 하시면 내 차량에 맞게 후진을

할 수 있게 됩니다.

​

후방 카메라 영상으로만 후진을 하시는 것보다

사이드 미러와 같이 항상 보셔야 합니다.

​

정말 주차가 어렵다고 생각하시는 분들은

여기에 후방 감지기 작업도 같이 하시는 것을

추천드리고 있습니다.

​

후방 감지기는 1.5M까지 거리 측정이 가능해서

도움이 될 수 있습니다.

​

​

​

​

​

​

​

지프 차량은 안드로이드 올인원 작업도 많이 하시는

추세입니다.

​

기존 순정 오디오는 기능 문제도 있고 네비 사용이

안되는 불편함이 있기 때문에 지프 전용 안드로이드

올인원도 많이 작업을 하십니다.

​

그렇다면 별도의 룸미러 모니터가 필요가 없으시죠.

​

안드로이드 올인원에 연결을 하시면 되기 때문이죠.

​

​

​

​

​

​

​

​

지프 랭글러 차량에 후방 카메라 장착 관련 궁금하신

사항은 아래 댓글로 문의하세요.

​

​
