벤츠 E300 AMG LINE 다이아몬드 컷팅 휠 수리 복원 , 캘리퍼 도색. / 용인 처인구

안녕하세요 커스텀W 입니다.

​

​

이번 포스팅 은 벤츠 E300 AMG LINE 19치 #다이아몬드 컷팅 휠수리 작업 입니다.

​

​

작업 당일 E300 AMG 라인 차량 두 대가 오전 오후 각각 입고 되었습니다.

​

​

다이아몬드 컷팅 휠수리 작업 요청하신 차량과 휠수리 + 캘리퍼도색 함께 요청하신 차량 작업을 각각 소개 합니다.

​

​

먼저 다이아몬드 컷팅 휠수리 작업 요청 하신 고객분의 차량 입니다.

​

​

​

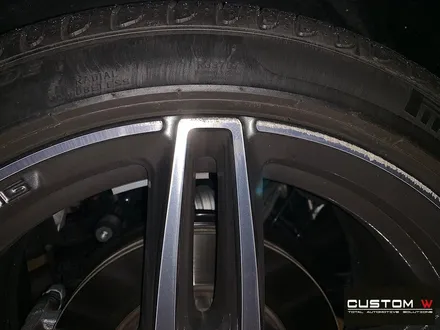

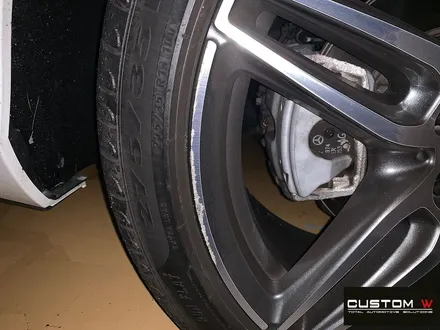

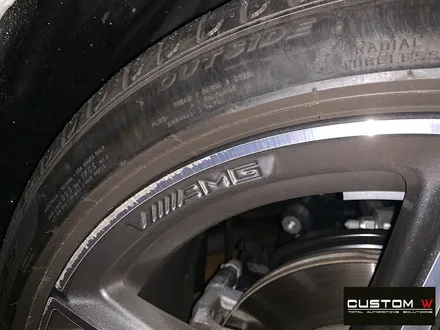

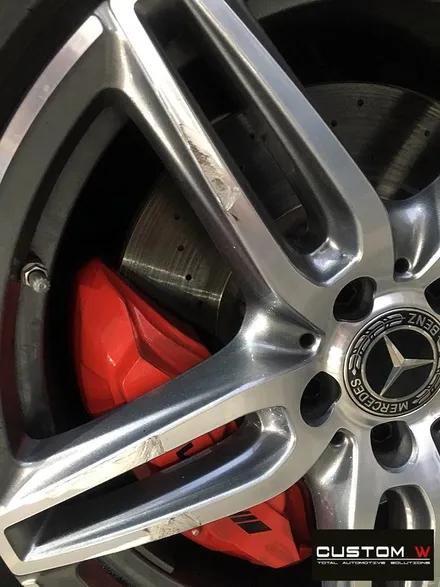

조수석 앞 뒤 휠 상처가 발생 하여 입고 되었는데요.

​

프론트 휠은 상처가 꽤 심한 상태 입니다.

​

앗.!! 이 휠은..

​

E 쿠페 , E 카브리올레에 장착 되는 19인치 휠 이군요.!

​

더블 스포크 스포츠 디자인이라서 많은 고객분들께서 블랙 컬러 휠도색 작업을 많이 요청 하십니다.

​

​

동일휠 블랙 휠도색 작업은 아래의 링크를 클릭 하시면 참고 하실수 있습니다.^^

​

​

​

https://blog.naver.com/custom_w/221536512928

​

​

​

​

다시 본론으로 들어가서.!!

​

​

상처가 있는 부분은 알곤 육성 용접을 통해 알루미늄 소재로 채워 넣습니다.

​

​

​

​

패인부분은 용접을 통해 채워 넣어줘야겠죠?^^

​

두툼.!하게 알루미늄 재질로 채우 넣고 가공 작업을 통해 #휠상처수리 작업이 진행 됩니다.

​

​

​

​

휠 상처 수리후, 샌드 블라스팅 연마 표면처리 공정을 통해 이물질 제거 및 후속 도장과의 견고한 접착력과 내구성을 확보 해줍니다.

​

​

고압 연마재 분사 방식으로 구석 구석 빠짐없이 연마 표면처리 됩니다.

​

​

​

시원하게 날려 버리고.!

​

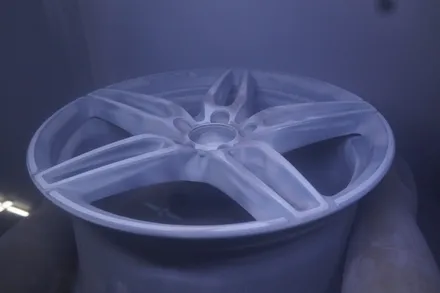

에어 블로잉 / 탈지 세척 공정 후, 그레이 메탈릭 컬러 (스포크 측면 / 휠 안쪽 컬러) 로 도포 해줍니다.

​

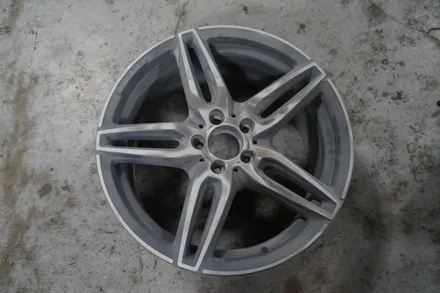

베이스 코트 (그레이 메탈릭) 분사 및 열처리 건조 후, CNC 선반 가공을 통해 스포크 전면부는 다이아몬드 컷팅 가공이 진행 됩니다.

​

​

​

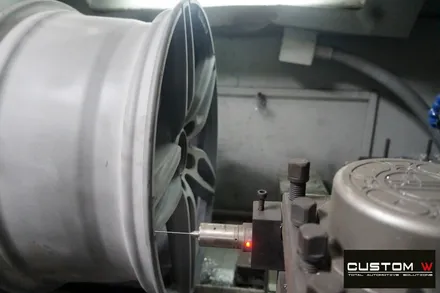

스포크 전면부 다이아몬드 컷팅 가공을 위해, CNC 측정 장비 프로브가 휠 스포크 형상과 좌표값을 입력 해줍니다.

​

입력된 좌표값 데이터를 기반으로 정품 캠 프로그램을 이용해서 후보정 작업이 진행 됩니다.

​

보다 정밀하고 완성도 높은 가공 결과물을 위해서죠.!!

​

​

정품 캠 프로그램을 쓴다는 인증서 입니다.

​

비용 지불 하고 제대로 된 (인증 된 ) 정품 프로그램 사용 해야겠죠?^^

​

​

​

​

보정된 좌표값 명령어를 CNC에 입력 하고 구동 시켜 주면 완성도 높은 가공 결과물을 확보 할수 있습니다.

​

​

​

​

​

​

​

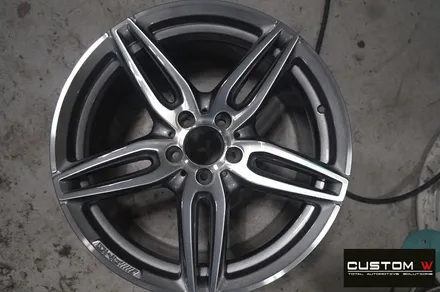

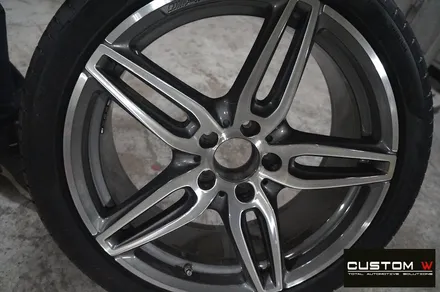

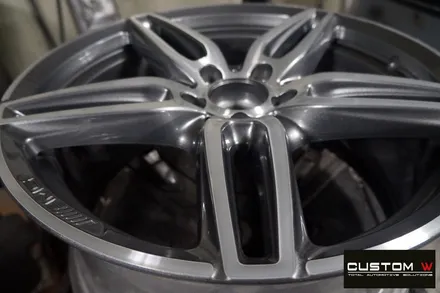

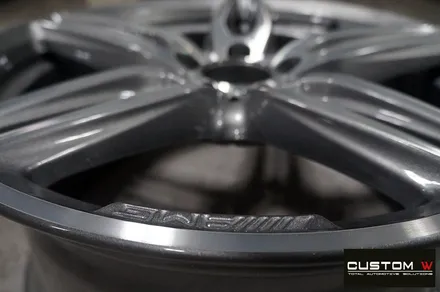

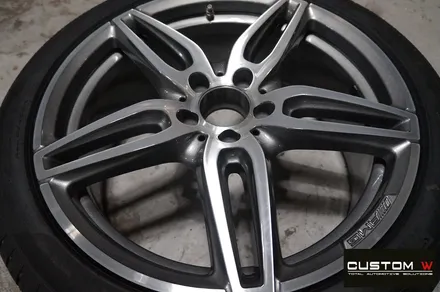

상처 수리 후, 다이아몬드 커팅 휠복원 작업이 완료 되었습니다.

​

오후에 방문 주셔서 늦은 저녁 시간에 마무리 되었네요.

​

​

​

​

​

프론트 휠은 손상이 심한편이라 고객분께서 걱정이 많으셨는데 결과물이 좋아서 다행 입니다.^^

​

​

​

사진으로는 실물 표현의 한계가 있기에. 늘 영상으로 담고 있습니다.

​

영상을 참고 해주세요.^^

​

​

​

​

​

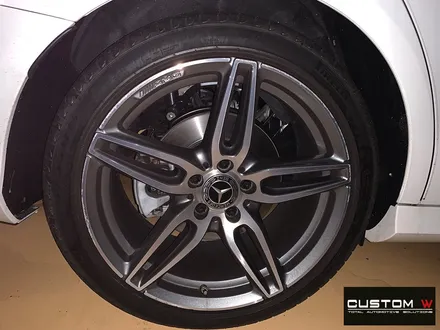

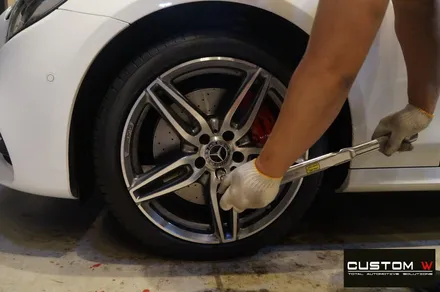

기존 위치에 야무지게 장착 해주고.! 출고 해드렸습니다.

​

​

​

​

다음은 다이아몬드 컷팅 휠수리 작업과 캘리퍼 도색 작업 함께 요청 해주신 고객분의 차량 입니다.

​

​

​

​

​

​

리어 휠 두개가 손상 되어 수리 하시고자 커스텀W에 방문 주셨습니다.

​

​

​

​

​

​

​

​

​

앞서 소개 해드린 공정과 동일하게 휠 상처 수리 후,

​

샌드 블라스팅 연마 표면처리 , 탈지 세척 , 좌표값 입력, 보정 작업 그리고 다이아몬드 컷팅 가공 공정순으로 진행 됩니다.

​

​

​

휠 스포크 형상 스캔 / 좌표값 입력.

​

​

​

저장된 좌표값은 정품 캠 프로그램을 통해 보다 정밀하고 완성도 높은 가공 작업을 위해, 보정 작업이 진행 됩니다.

​

​

보정된 명령어를 입력하고 다이아몬드 컷팅 가공 작업이 진행 됩니다.

​

​

​

다이아몬드 컷팅 가공 작업이 완료되면 에어블로잉 및 탈지 세척 공정 후,

​

프라이머, 클리어 코트 (상도투명 코팅) 작업이 진행 됩니다.

​

​

​

​

​

​

​

​

​

​

​

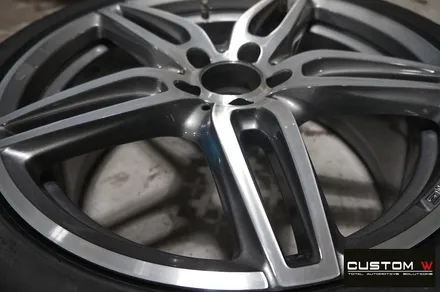

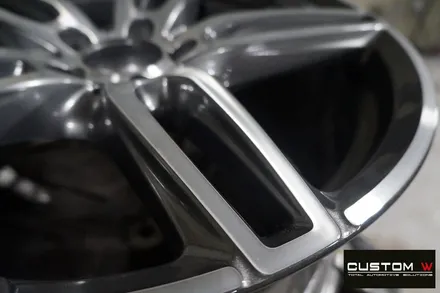

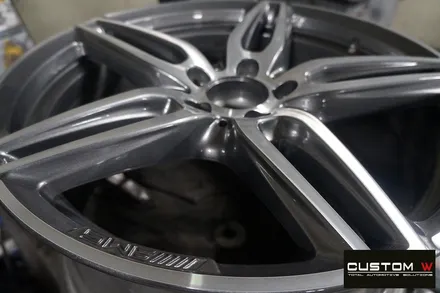

손상되었던 리어 휠 2개 깔끔하게 수리 완료.!!

​

​

​

다음은 캘리퍼 도색 작업 입니다.

​

​

​

​

​

​

​

​

​

​

늘 하던대로.!

​

캘리퍼 도색을 위한 준비 과정을 마치고 영상 촬영 합니다.

​

​

​

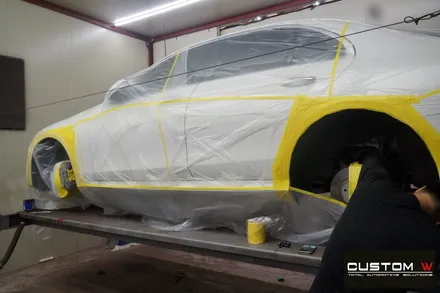

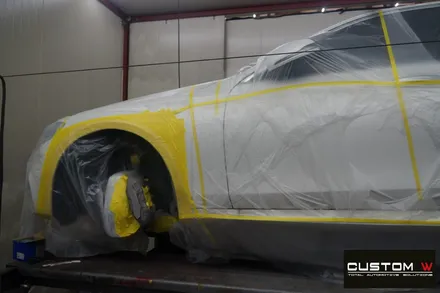

차량 하부를 포함한 바디 전체 커버링은 기본이며,

​

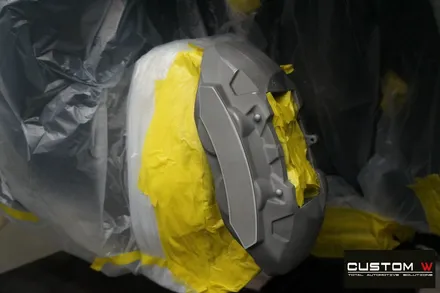

캘리퍼를 제외한 피스톤 실린더, 디스크 로터, 센서 케이블, 배선,에어밸브 및 도색 되면 안되는 부품들 모두 꼼꼼하게 차단 시켜 줍니다.

​

​

​

​

​

이후 작업 공정은 프라이머,베이스 코트, 레터링 (로고) , 상도 투명 코팅 (클리어코트) 공정순으로 #캘리퍼도색 작업이 진행 됩니다.

​

​

​

​

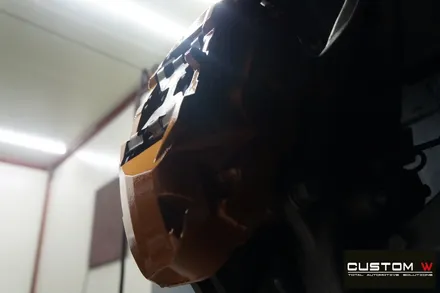

클리어 코트 분사 후, 영상 남깁니다.

​

​

​

​

클리어 코트 분사 및 열처리 건조 후, 기존 마스킹 커버링 처리된 테이프를 조심조심~ 제거 해줍니다.

​

​

​

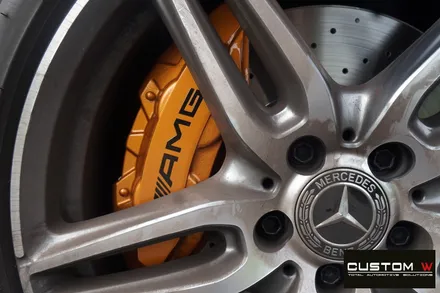

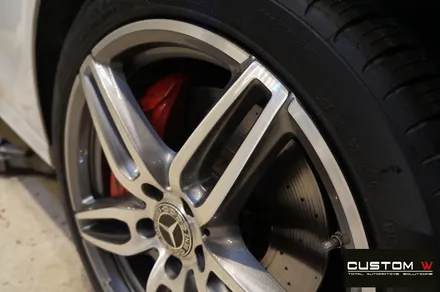

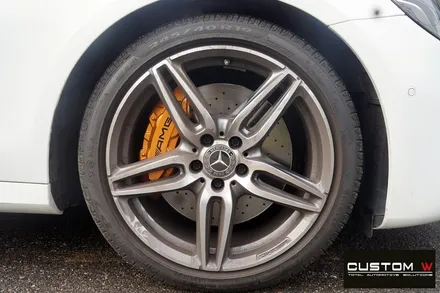

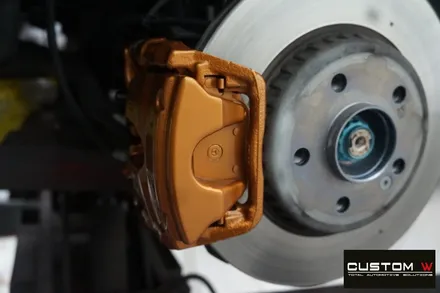

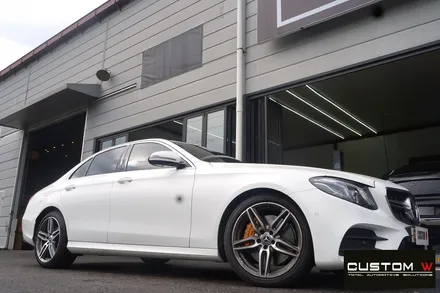

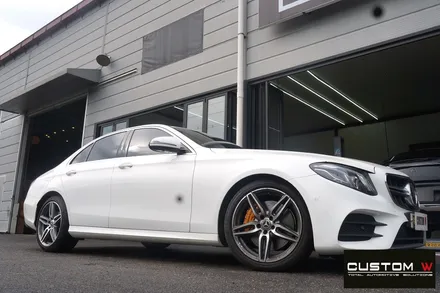

짜잔.!! 깔끔하게 캘리퍼 도색 작업이 완료 되었습니다.^^

​

​

​

​

​

​

​

​

​

​

​

​

이상. E300 AMG LINE 19인치 다이아몬드 컷팅 휠수리 복원 그리고 캘리퍼 도색 작업 이었습니다.

​

​

소중한 차량 믿고 맡겨주심에 보답 드리고자 정직하고 올바른 공정으로 최선을 다해 작업 해드렸습니다.

​

​

감사합니다.!

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​
