안녕하세요~

서대문구 네비 매립 장착점

네비죤입니다.

​

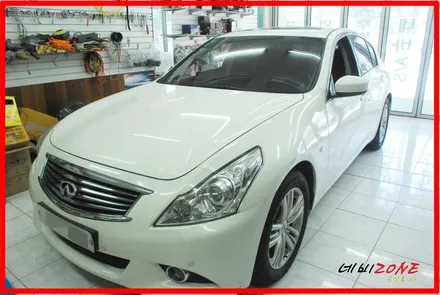

오늘 작업한 차량은 인피니티 G35 차량입니다.

​

터치 불량으로 인한 터치 패널 교체와

블루투스 리시버 장착을 하였습니다.

​

터치 패널은 셋업 박스 네비 사용을 위해서

작업을 하고 기존 네비 출력이 AUX에 연결이

되어 있기 때문에 AUX에 연결된 라인을 죽이고

블루투스 리시버에 연결을 하였습니다.

​

차량용 블루투스 리시버는 기존 오디오에

블루투스 기능이 없는 차량에 사용하는 기기이며

AUX 연결을 통해서 블루투스 기능을 사용합니다.

​

그래서 차량 오디오가 AUX 기능이 있어야

작업이 가능합니다.

​

​

​

​

​

​

인피니티 G35 차량에 블루투스 리시버 작업 및

터치 패널 교체 작업을 하였습니다.

​

네비는 GI4000 모델로 매립이 되어 있는 상태이며

작동에는 전혀 이상이 없습니다.

​

정말 잘 만든 모델이라는 것이 아직도 사용을

할 수 있다는 것이겠죠.

​

​

​

​

​

​

터치 패널 수리를 위해서 모니터를 탈거합니다.

​

기어 봉만 잘 빼내면 나머지는 쉽게 탈거가 되는

모델입니다.

​

아래에서부터 하나씩 분해하면 됩니다.

​

피스가 총 4개입니다.

​

​

​

​

​

​

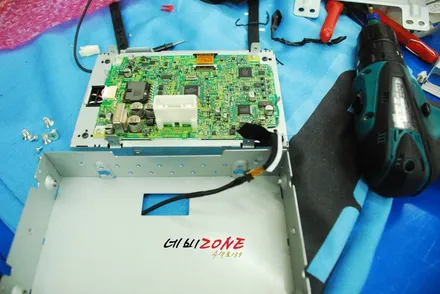

모니터 분리 후 기존에 장착된 불량 패널을 탈거 후

새로운 터치 패널을 장착합니다.

​

새로운 터치 패널은 7인치 일반형으로 작업을

하면 되지만 사이즈를 맞춰서 장착해야 하기 때문에

먼저 확인을 하고 작업을 해야 합니다.

​

터치 패널은 일반적으로 4년 정도 지나면

문제가 생기는 것 같습니다.

​

터치 밀림 현상과 터치 감압이 잘 안되는 증상이죠.

​

​

​

​

​

​

​

기존 고장 난 탈거한 패널과 새롭게 장착한 패널이며

마감재까지 장착해서 모니터 사이즈에 맞는지

확인을 합니다.

​

터치 패널 배열만 맞으면 보통 맞지만 꼭 터치 보정

작업을 별도로 해야 정확하게 사용이 가능하죠.

​

​

​

​

​

​

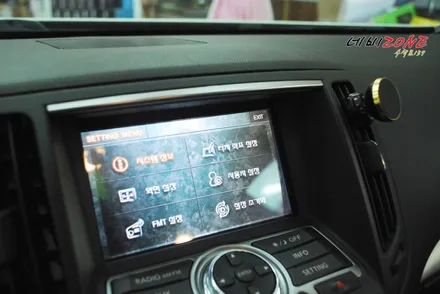

설정에서 터치 보정이 있습니다.

​

GI4000 셋업 박스는 보통 보조석 서랍 아래에

장착을 하고 있습니다.

​

거기에 연결된 AUX를 이젠 탈거하고 블루투스에

연결을 하는 작업을 해야 합니다.

​

그러면 기존 셋업 박스를 모두 탈거하는 작업을

해야 합니다.

​

간단하게 라인 자르고 중간에서 결합하는 방법도

있지만 노이즈 최소화를 위해서 콘솔에 연결하는

AUX 방식으로 작업을 하고 있습니다.

​

​

​

​

​

​

​

터치 작업으로 이젠 네비 기능을 제대로 사용을

할 수 있게 되었습니다.

​

나중에 알게 된 사실이지만 터치 수리를 네비 때문이

아닌 USB 음악 사용을 위해서 교체를 하셨다고

합니다.

​

사실 그러면 블루투스 리시버로 사용하면 되기

때문에 괜히 패널 수리를 하셨습니다.

​

​

​

​

​

​

​

예전에는 벨킨 블루투스 리시버를 많이 사용을

했습니다만 현재 단종이 되었기 때문에 최근엔

클러스터 2 모델로 작업을 하고 있습니다.

​

가장 노이즈가 적은 모델이기 때문에 이 모델로

작업을 하고 있습니다.

​

인터넷에 더 저렴한 제품이 훨씬 많지만

노이즈 간섭이 제일 없는 모델은 이 제품이라

생각하며 가장 가격 대비 잘 맞는 제품 같습니다.

​

더 비싼 모델도 있지만 가성비가 맞지 않기에

이젠 클러스터 2 모델로만 작업을 하며 별도로

노이즈 필터를 작업하지 않아도 되기 때문에

음압이 낮아지지도 않습니다.

​

노이즈 필터 사용 시 음량이 조금 적게 들리기

때문에 기기 본체에 노이즈 필터 기능이 있는

제품으로 직접 작업하는 방식이 좋습니다.

​

​

​

​

​

​

​

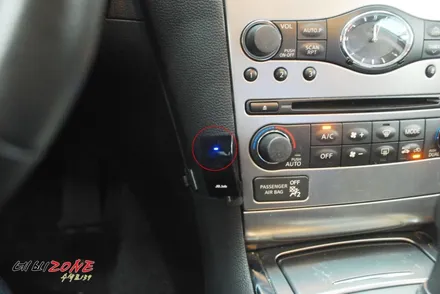

파란색 불이 나오면 스마트폰과 페어링이 되어

있는 상태라는 표시입니다.

​

처음 전원 연결을 하면 주황색 LED가 나오며

3초 이상 길게 누르면 보라색 LED가 나오며

깜박이게 됩니다.

​

이때 스마트폰 근처에 두고 찾기 설정을 하면

제품 모델명이 나오게 됩니다.

​

​

​

​

​

​

​

아쉽게도 이 제품은 스마트폰과 1:1 페어링 밖에

되지 않습니다.

​

만약 다른 사람의 스마트폰을 연결하시려면

다시 페어링 작업을 해야 합니다.

​

그리고 차량 오디오 모드는 AUX로 되어 있어야

블루투스 오디오를 들을 수 있습니다.

​

그러니까 라디오 선택 후 블투 음악은 들을 수

없다는 것이죠.

​

핸즈프리 역시 마찬가지입니다.

​

결국 소리 출력은 카오디오 AUX에서 나오는

것이 되겠습니다.

​

​

​

​

​

​

​

기존 AUX는 셋업 박스 미디어와 연결이 되어

있는 상태입니다.

​

인피니티 G35 AUX는 기어 콘솔 안에

영상 RCA 단자와 음성 RCA 단자가 있습니다.

​

여기서 음성 AUX만 사용을 하는 것이죠.

​

사실 일반 오디오 역시 오디오 기능은 2가지를

실행할 수가 없습니다.

​

그래서 차량의 블루투스 오디오가 결국 AUX라고

생각하시면 됩니다.

​

​

​

​

​

​

네비 화면과 순정 화면 전환 버튼은 아래에

STATUS 버튼을 누르면 GI4000 영상으로

전환하는 버튼이 됩니다.

​

또는 화면 좌상 위치 터치를 하시면 전환이

되는 인터페이스도 있습니다.

​

차량에 장착된 모델에 따라서 전환 스위치는

다르기 때문에 직접 보고 하나씩 확인을 해야

알 수가 있기에 모두 다르다고 보시면 됩니다.

​

​

​

​

​

​

​

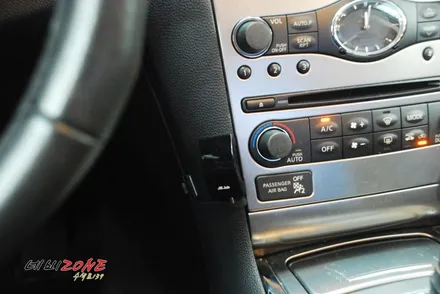

인피니티 G35 차량에 장착된 블루투스 리시버

클러스터 2 모델은 JB.LAP 모델로 직접 구매해서

작업만 의뢰하셔도 되지만, 차량에 맞게 작업을

위해서 부가적인 부품이 있어야 합니다.

​

보기에는 간단하게 보여도 단자 연결 및 USB

전원 방식도 바꿔야 하기 때문에 별도의 작업을

꼭 해야 됩니다.

​

아니면 배선 정리를 할 수가 없습니다.

​

​

​

​

​

​

​

인피니티 G35 차량에 터치 패널 고장 및 블루투스

작업 관련 궁금하신 사항은 아래 댓글로 문의하세요.

​

​
