SM6 5인치 모니터를 이용한 상시 3D 어라운드뷰 시스템 / 부산 사상구

안녕하세요 부산 자동차 튜닝 맛집 디팩토리입니다.

이번 소개드릴 작업은 르노 SM6 차량의

5인치 AHD 모니터를 이용한 차량 주변 360도

상시 모니터링이 가능한 3D 어라운드뷰 시공입니다.

​

​

​

​

모든 어라운드뷰는 4개의 카메라를 이용하여 차량 주변

360도 모니터링이 가능합니다. 차량 구조에 따라

최대한 이질감 없게 카메라가 설치됩니다. 어라운드뷰

카메라 위치는 단순히 외관 디자인만 중요한 것이 아니라

어라운드뷰 구현에 있어 시스템에 지장이 없도록 위치를

잡아주는 것이 중요합니다.

​

4개의 카메라 중 전방카메라는 그릴에

르노 태극마크 아래 시공되었습니다.

​

​

​

​

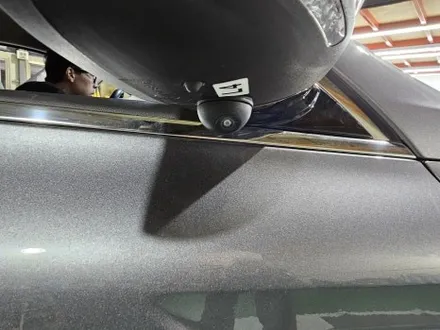

좌/우 카메라는 사이드미러 아래 천공 작업을 통해

위치를 잡아 시공되며 노출되는 배선 없이

도어에서 실내의 어라운드뷰 본체에 연결됩니다.

​

​

​

​

후방카메라의 경우 순정 모니터 연동 작업 시

기존의 순정 후방카메라 자리를 가공하여 시공되지만

모니터 별도로 시공될 경우 기존 카메라는 그대로 두고

추가로 후방카메라를 설치하여 시공됩니다.

기존의 후방카메라는 화각, 해상도, 영상 값 등

서로 호환이 되지 않기 때문에 반드시 카메라를

교체 또는 추가로 장착을 해주셔야 합니다.

​

​

​

​

어라운드뷰 작업에 있어 단순히 카메라만 보실 게 아니라

이렇게 차량 전체적으로 설치되는 카메라의 배선을

어떻게 처리하는지 보셔야겠죠?

잡소리가 나지 않게 흡음 테이프를 이용하고 순정 라인을 이용하여 배선의 손상이나 노출되지 않게 시공됩니다.

​

​

​

​

모든 설치 과정이 끝나게 되면 차량 주변에 보정판을

설치하고 캘리브레이션 작업을 해주어야 합니다.

​

​

​

​

3D 어라운드뷰는 기본적으로 조그 다이얼을 이용한

모든 기능을 조작합니다. 순정 모니터 연동시 일부 차량의

경우 순정처럼 터치로 조작이 가능합니다.

​

​

​

​

캘리브레이션 작업이 끝나면 4개의 카메라를 이용하여

차량 주변 360도 실시간으로 보실 수 있습니다.

아날로그 영상이 아닌 AHD 모니터를 이용하여

더욱 선명한 해상도의 차량 주변 모니터링이 가능합니다.

​

​

​

​

앞에 설명드린 조그 다이얼을 이용하여 다양한 뷰 모드를

선택하여 주행 환경에 따라 원하는 뷰 모드로 안전하게

차량을 운행하실 수 있습니다.

​

3D 어라운드뷰 시스템은 녹화 기능이 포함되어 있어

USB 슬롯에 메모리카드만 꽂아주시면

주행 중 4ch 블랙박스로 사용 가능합니다.

​

​

​

​

SM6 5인치 별도 모니터를 이용한 어라운드뷰 시공

턴 시그널 연동, 후진 연동 기본으로 작업됩니다.

​

​

​
