안녕하세요 커스텀W 입니다.

​

​

이번에 소개해 드릴 작업은 레인지 로버 보그 22인치 (일명 바람개비 휠) 휠 상처 수리 후, 다이아몬드 커팅 휠 복원 작업입니다.

​

제목에 언급한 바와 같이..

​

다들 수리 복원 불가하다고 했던 문제의 휠...

​

타 업체 잘못된 수리 이력까지 있어서 원래대로 다이아몬드 커팅 휠로 복원하기에는 상당히 어려운 휠 상태였습니다.

​

대부분 업체에서 상담 결과 수리 불가 판정을 내렸던...

​

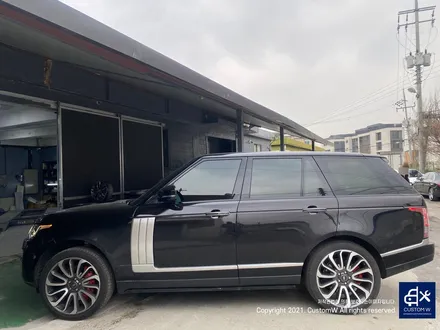

결국 커스텀 W 2공장으로 입고되었습니다.

​

​

휠 상태로는 원래대로 다이아몬드 커팅 휠로 복원하기는 쉽지 않았습니다.

(정확하게 표현하자면 시작 전 포기할 수밖에 없는 수준의 휠 상태)

​

사실 만족스러운 수리 복원 결과물도 기대하기도 힘들었지요.

​

​

고객분의 간곡한 요청으로 원래 그대로.

​

다이아몬드 커팅 휠 복원 작업으로 진행했습니다.

​

​

앗..! 근데 저는 의사가 아닌데...;;;

​

자꾸 살려달라고 하시면....

​

​

​

​

​

​

​

​

​

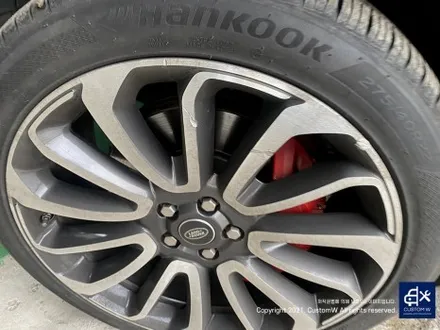

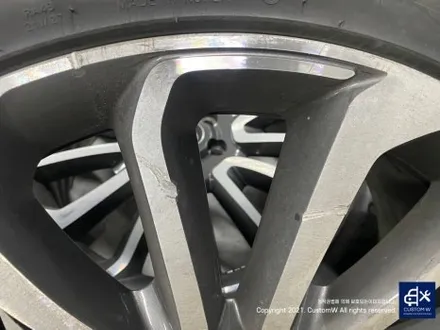

일단 스포크 및 림 테두리 부분 여러 곳 깊은 상처 발견됩니다.

​

깊은 패임이 있는 상처 부분은 알루미늄 알곤 육성 용접을 통해 두툼하게 채워 넣고 선반 가공 작업이 진행될 예정입니다.

​

​

​

​

​

​

​

​

에어 서스펜션이 장착되어 있는 보그_!!

​

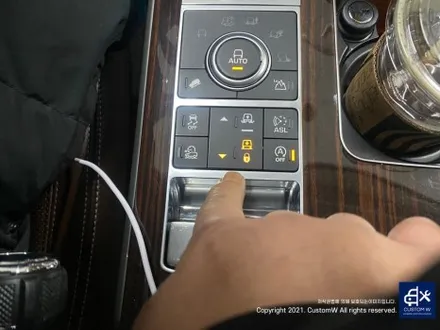

리프팅 전 반드시 에어 서스펜션 락 ( 잭모드) 설정을 해줘야 합니다.

​

잭 모드 설정 후, 차량 올립니다.

​

​

​

​

​

​

작업시간 동안 차량 이용에 불편함 없도록 대여품 휠 타이어 세트 (장착 시간 5-10분 소요) 장착해드렸습니다.

​

​

​

​

대여품 휠 장착 및 차량 내리고 에어 서스펜션 락 해제 ( 잭모드 해제) 합니다.

​

​

​

​

고객분께 작업 소요 시간 오래 걸릴 것 같다고 양해 구하고.!

(긴 여정이 될 것 같더라고요.)

​

​

차량 이용에 불편함 없도록 대여품 휠 타이어 세트 장착해드렸습니다.

​

​

​

늘 하던 대로

​

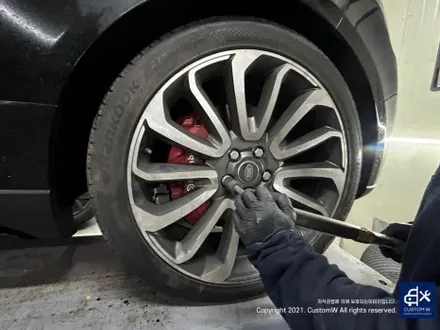

휠 타이어 탈거 후, 위치 표기를 해줍니다.

​

​

작업 후, 기존 위치 그대로 장착해드리기 위함이지요.!

​

​

​

보통 패인 상처가 있으면 패인 부분 보다 두껍게 육성 용접을 해주고

​

기존 높이만큼 정밀 가공을 통해 전면부 다이아몬드 커팅 수리가 진행되어야 하지만.

​

뭐 사실 대부분 상처를 감추기 위해, 상처 깊이보다 더 많이 전면 부를 깎아버리죠.

​

(잘못된 전면부 스포크 부분 커팅 가공 작업)

​

해당 휠도 마찬가지 상태였습니다.

​

휠 상처 수리 (패인 상처 부분 용접 및 전면부 커팅 가공) 작업을 생략하고

​

상처를 감추기 위해 눈속임 작업의 결과물이라고 보시면 되겠군요.

​

(아니 뭐 제대로 깔끔하게 작업이라도 하던지. 나머지 부분도 엉망진창.. 지적할 부분이 한두 가지가 아니었음요.)

​

그레이 컬러 부분과 다이아몬드 커팅 부분 경계가 없어졌습니다.

​

사이에 홈 부분이 손으로 만져 보면 경계가 없었어요..

​

입고 당시 경계 홈 부분 깊이가 너무 얕은 느낌적인 느낌?!

​

도장 면도 덧칠에 덧칠을 더한 느낌.

​

(오 라임 좋은데?!)

​

​

​

​

이건 뭐 노 답 상황이라..

​

경건한 마음으로 담대하게 시작합니다.

​

약품 박리 후, 알루미늄 상태에서 처음부터 새로 시작해야죠 뭐.

​

휠 생산 공정 동일하게 차분하게 복원 작업 진행되었습니다.

​

​

​

​

​

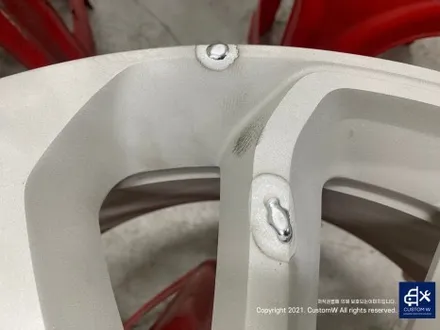

상처 부분 알루미늄 알곤 육성 용접을 통해 상처보다 더 두껍게 올려줍니다.

​

그리고 원래 높이만큼 커팅 가공 작업이 진행돼야겠지요.

​

이렇게 해도 완벽하게 기존 높이 그대로 유지하기는 어렵습니다.

​

CNC 선반 가공 시, 휠이 살짝살짝 떨어요~ 측면에서 보고 있으면 미세하게 X자를 그리며 회전한다고 보심 될 것 같아요.

​

(휠 밸런스 점검 시에도 마찬가지죠. 완벽하게 회전한다면 휠 밸런스 점검 및 밸런스 웨이트를 부착할 이유가 없습니다.)

​

​

쉽게 설명드리자면 12시 방향은 커팅 팁 (커팅 날)에 붙지만

​

6시 방향의 전면부는 커팅 팁에 닿지 않아서 커팅이 되지 않습니다.

​

6시 방향 부분이 커팅 날에 붙을 때까지 어쩔 수 없이 깎아야 하죠

​

이러한 이유로 발행하는 오차.. 어쩔 수 없습니다.

​

장담하고 말씀드립니다.

​

정품 신품 휠도 모든 스포크 높이가 동일하지 않습니다.

​

절대.!!!!

​

어느 정도의 오차 / 편차가 존재하기 마련이죠.

​

다만 제조사에서 평균 오차 / 편차 범위 내에서 대량 생산하고 검수 후 출고 판매됩니다.

​

​

​

신품 휠에서 존재하는 오차 범위 내에서 수리 복원 작업이 진행됩니다.

​

처음 시작부터 높이와 깊이 차이를 반영한다고 보심 되세요.

​

​

자.! 각설하고.!!

​

어찌 되었건 주어진 조건에서 최선을 다해 작업합니다.

​

기존 높이 그대로 유지하기 위해 그리고 휠 구조물 변경이 되지 않도록_!!

​

상처 부분은 상처 깊이 보다 두껍게 용접 후, 가공 진행됩니다.

​

이런 방법으로 휠 상처 수리가 진행됩니다.

​

​

​

휠 상처 수리 후,

​

소재와 후속 도장 층간 접착력 확보 및 보다 매끈한 하도 확보를 위해

​

샌딩 연마 표면처리 공정은 필수입니다.

​

사진으로 확인해도 확연한 차이를 느낄 수 있습니다.

​

확실히 많이 깔끔해졌지요? : - )

​

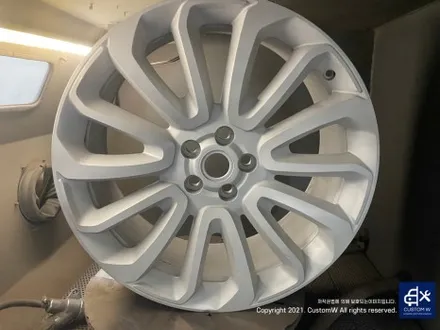

샌딩 연마 표면처리 / 탈지 세척 공정 후,

​

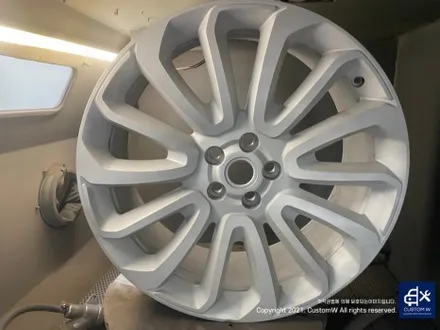

프라이머 / 베이스 코트 / 전면부 다이아몬드 커팅 / 탈지 세척 / 클리어 코트 ( 상도 투명)

​

나열한 순서대로 수리 복원 작업이 진행됩니다.

​

​

​

​

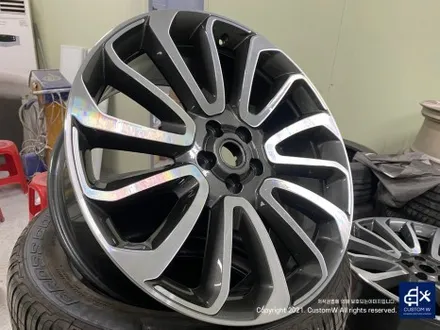

프라이머 / 베이스 코트 그리고 전면부 다이아몬드 커팅 작업 후, 몇 컷 남겼습니다.

​

해당 휠은 Si02 (산화규소) 함유량이 높은 편이라 전면부 다이아몬드 커팅 가공 시, 헤이즈(haze) 가 발생합니다.

​

제 부족한 지식을 바탕으로 유추하자면... 강도 및 인장성을 고려하지 않았을까..?!

​

비슷한 특징을 갖는 휠이 S63 정품 휠, 벤틀리 휠, BMW M5,M6등 M 시리즈 휠 그리고 포르쉐 파나메라 휠 등등.!!

​

(고가의 하이엔드 차량에 장착 출고되는 휠. 롤스로이스 휠도 해당)

​

알루미늄은 순도 99%을 시작으로 구리( Cu) 주석(Sn) 망간(Sn) 규소(Si) 마그네슘 등 여러 금속들을 합금하여 사용하게 됩니다.

​

​

강도 / 내식성 / 성형 가공성 / 용도 기능 등을 고려하여 함유량 조절을 하고 있고요

​

​

​

아주 자세하게 전면 부를 살펴보면 확인 가능합니다.

​

그리고 사실 해당 휠은 정확하게는 스포크 전면부는 다이아몬드 커팅 가공으로 생산된 휠이 아닙니다.

​

(위에 나열한 고가 하이엔드에 장착 / 출고되는 휠은 모두 전면부 폴리싱 휠)

스포크 전면부 폴리싱 휠입니다.

​

haze 방지를 위해 제조사의 전면부 가공 기법이기도 합니다.

​

10여 년 전부터 여러 가지 커팅 팁 / 폴리싱 툴 및 공구를 바꿔가며 시도해 봤으나....

​

결국 실패 ㅠㅠ

​

​

부끄럽지만 타협점을 찾고 조금이나마 헤이즈 부분을 감추는 기법을 찾아서 적용하고 있습니다.

​

(감추는 기법은 영업 비밀. 안 알랴줌.)

​

​

​

​

​

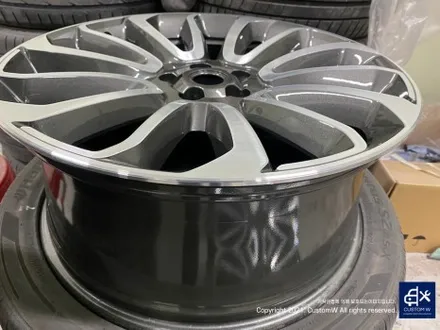

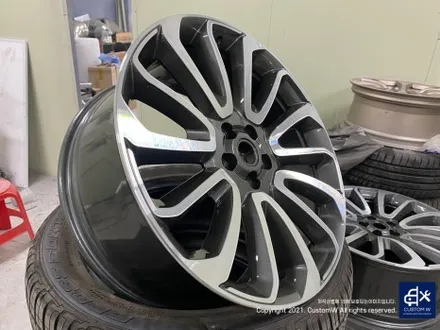

클리어 코트 공정 후 타이어 장착 전 사진 촬영했습니다.

​

​

​

​

​

타이어 장착 전 영상도 촬영했어요 : - )

​

실물 표현이 탁월하고 다양한 각도로 확인 가능한 영상을 참고하세요_!

​

​

​

작업 전 휠 상태 와 내용이 너무 좋지 않아서...

​

(시작부터 너무 좋지 않은 조건이었어요..ㅠㅠ)

​

주어진 조건과 상황에서 최선을 다해 노력한 결과물입니다.

​

​

​

​

​

​

아시죠?!! 커스텀 W는 모든 작업 공정과 진행 상황 고객분과 공유 / 소통하고 있습니다.

​

​

​

죄송하지만.. 양해를 구하고

​

라는 코멘트와 함께 사진 / 영상을 전송 드렸습니다.

​

고객분은 감사하게도 ...

​

상. 당. 히 만족해 주셨어요 : - )

​

​

​

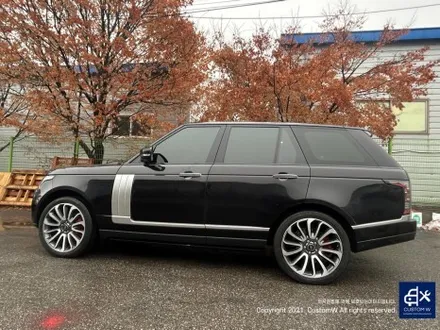

대망의 출고 시간_!!

​

​

​

​

작업 시간 동안 발이 되어준... 대여품 휠 타이어 세트 탈거하고_!!

​

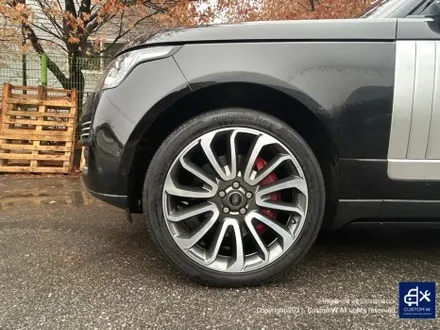

수리 완료된 휠 장착해 줍니다.

​

(짜세 안나왔겠.. 허허헛.!! 오토바이오 그라피 등급에 장착되는 22인치 바람개비 휠 야무지게 장착해드리겠습니다_!)

​

​

​

​

​

​

​

​

​

기존 위치 그대로 휠 타이어 장착 후, 규정 토크 값 세팅 후, 토크렌치를 이용해서 정확하게 밀착 / 체결 후 출고합니다.

​

​

​

​

​

​

​

​

고객분께서 상당히 만족해 주셔서 뿌듯한 마음으로 출고해 드렸습니다 : - )

​

고생스러운 작업이었지만 고객분의 칭찬과 만족에 보상받았습니다.

​

감사드리며 늘 안전운행하세요~

​

​

출고 영상을 끝으로 포스팅을 마칩니다.

​
