F07 세번째 작업입니다.

지난번 착업 하면서 같이 한건데, 제목을 잘못 지어서.. 그만 요녀석은 또 따로 빠졌습니다.

아무리 생각 해도 같이 넣기 좀 애매 해서.. ㅋㅋㅋ

추후에 6WB (디지털 계기판) 작업도 다시 올라올 예정입니다.

​

​

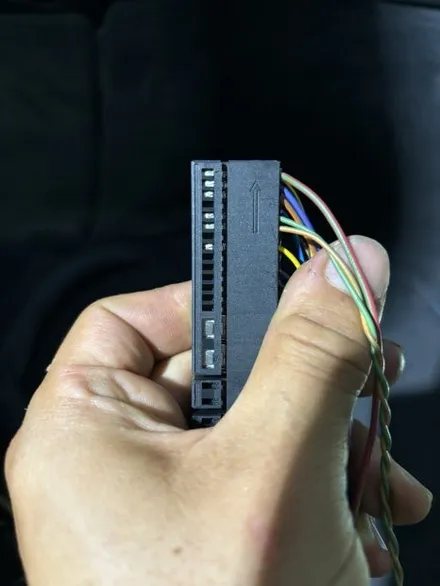

시트 커넥터는 이렇게 생겼습니다.

​

​

F01 / F07 / F10 은 배선이 다 똑같아 보입니다.

​

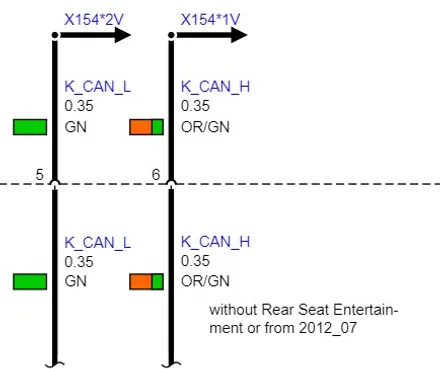

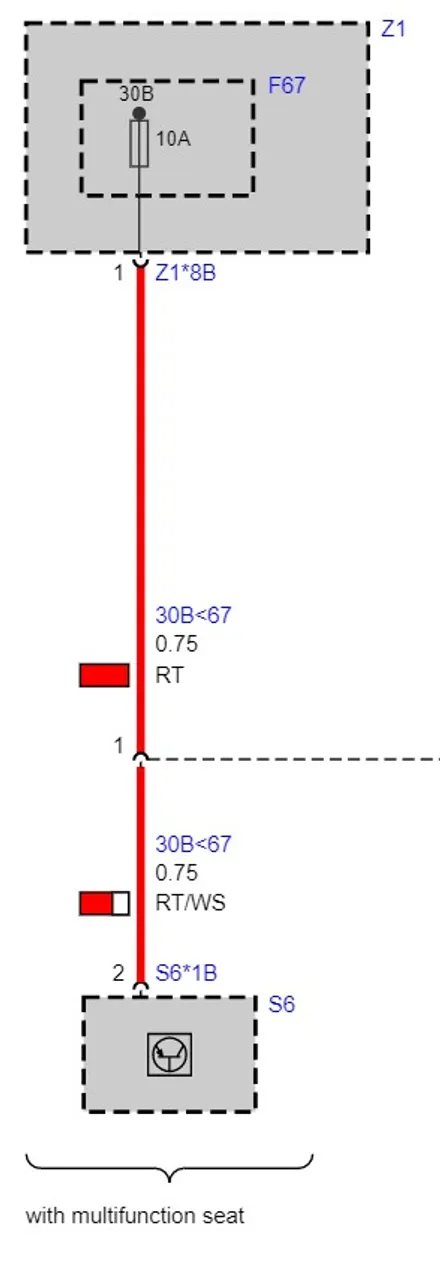

이런식으로 7시리즈만 2012년 6월 이후 같습니다.

운전석은 1번핀에 전원을 넣어주면 되고, 조수석은 1번핀은 전원, 5번,6번핀에 Can 통신선을 넣어주면 됩니다.

​

운전석과 조수석 전원인 1번핀은 조수석 글로브박스 안에 있는 휴즈박스 F67에 넣어주면 됩니다.

​

​

운전석은 K_CAN 이 이미 달려 있고, 조수석은 K_CAN 신호선을 넣어주면 됩니다.

5번 K_CAN Low / 6번 K_CAN High

​

​

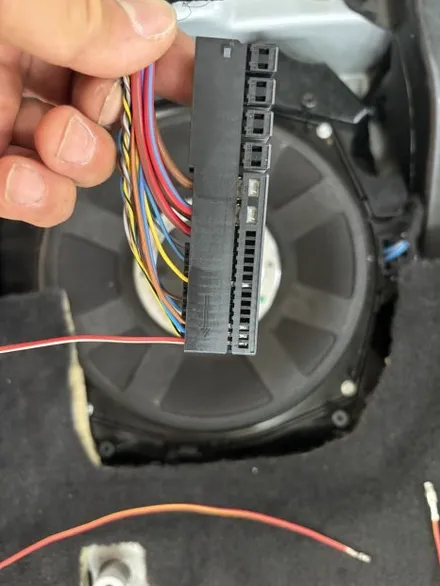

1번핀에 각각 전원선을 연결해 줍시다. 이 1번 핀 들은 모두 휴즈박스 F67로 가게됩니다.

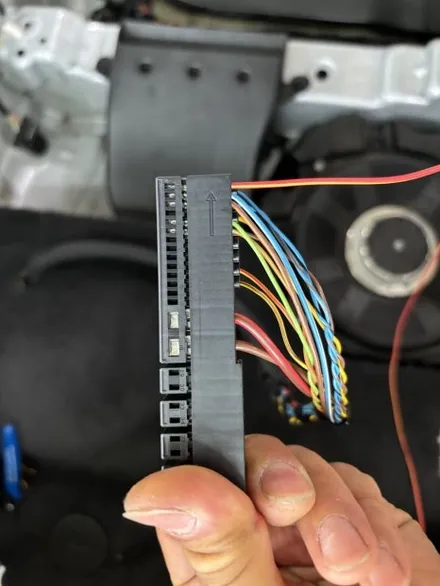

운전석은 K_CAN 신호선이 보이죠? 조수석은 비어 있고요.

​

​

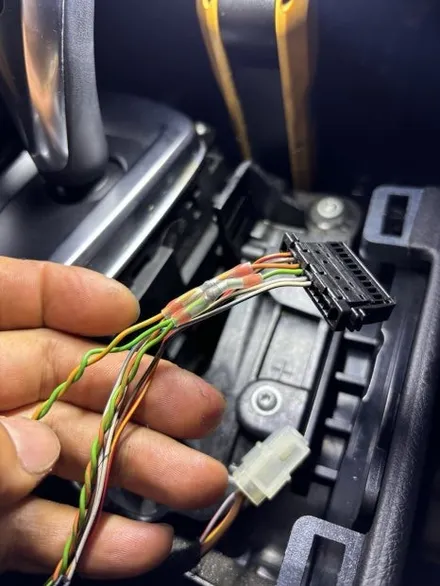

조수석 K_CAN 선은 가장 가까운 아이드라이 컨트롤러에서 따오시면 됩니다.

​

​

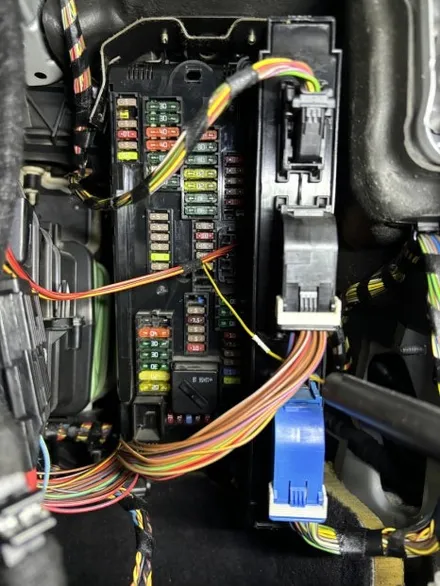

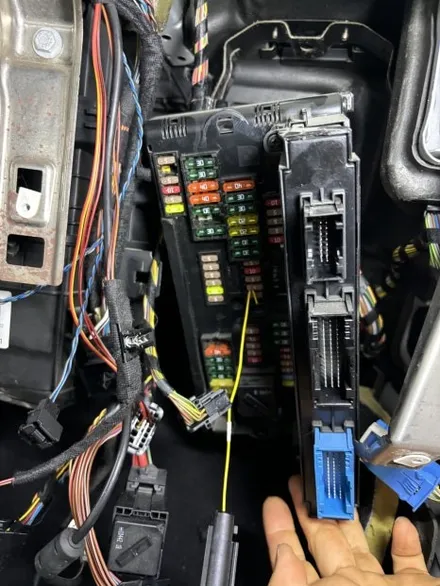

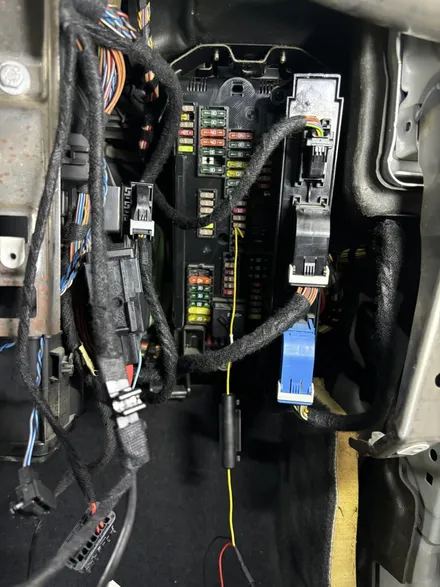

조수석 휴즈박스를 떼어내 줍시다. 글로브 박스 떼어내면 잘 보입니다.

귀찮더라도 글로브 박스 꼭 떼어내서 작업하세요.. ㅠㅠ 안그러면 아주 귀찮아 집니다.

​

​

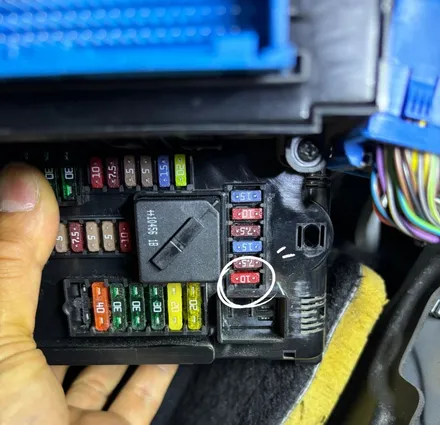

휴즈박스제일 하단에 있는 10A 짜리 휴즈가 끼워져 있는 곳입니다.

배선이 없는데도, 휴즈는 끼워져 있습니다.

​

​

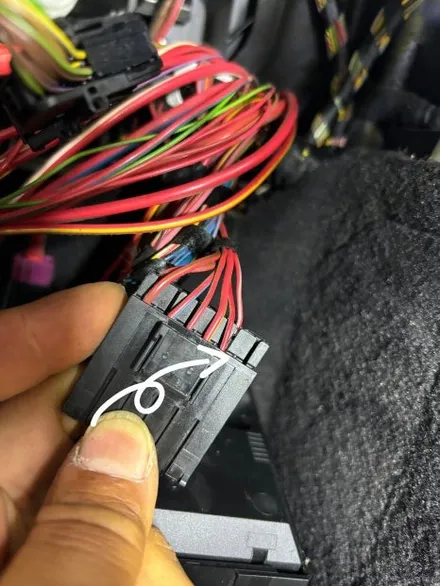

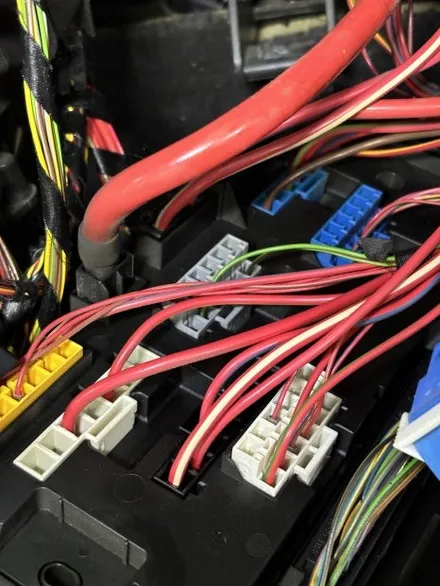

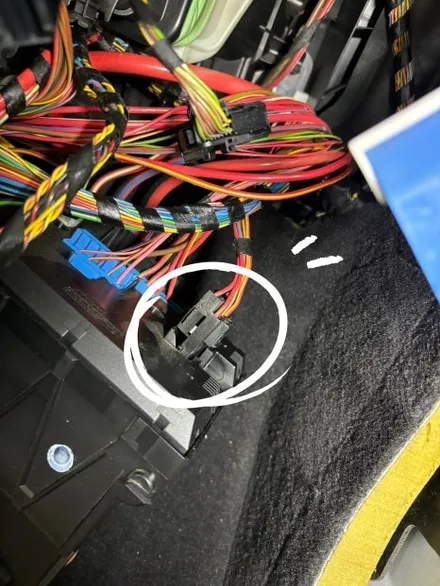

휴즈박스 뒷편은 이렇게 생겼습니다. 뒷편 맨 밑에 있는 커넥터를 뽑아 주시면 됩니다.

이곳에 시트 배선 1번에서 온 배선을 연결해 줄껍니다.

​

​

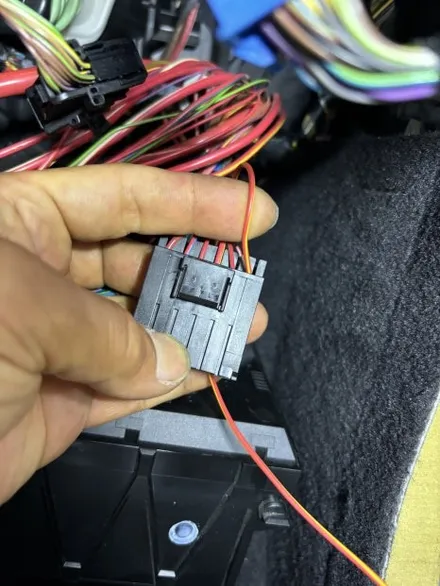

요기가 비어있죠? 시트에서 가지고온 배선을 비어있는 이 휴즈 박스 커넥터에 끼워 넣어 줍시다.

​

​

다시 휴즈박스를 원상 복구 해 주면 됩니다. 이렇게 하고 코딩만 하시면 끝납니다.

보통 일반 시트 이시면 시트와 관련된 VO는 2개 입니다.

​

S459 - 메모리 포함 전동시트

S494 - 열선 시트

​

이중에 S459는 삭제 하고, 추가로 3가지를 넣어주면 됩니다.

S453 - 통풍시트

S456 - 컴포트 시트

S488 - 요추 지지대

​
