안녕하세요. 브랜든입니다.

여전히 숙제중입니다. ㅠㅠ G01은 조금 탈거가 귀찮은 편입니다.

탈거 방법을 배워 봅시다.

​

​

아 이거 색상 처음 봤는데 진짜 실제로 보면 너무 예쁘더라구요.

개인적으로 빨강색 그닥 좋아 하진 않아서 처음봤는데 진짜 예쁩니다.

​

​

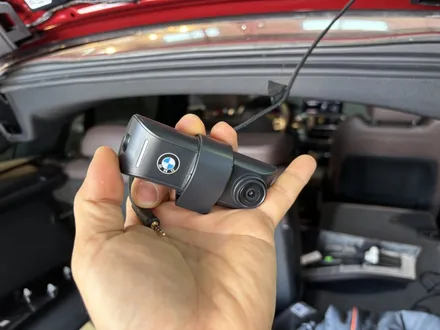

BMW 의 문제아. 순정 블랙박스 입니다.

이녀석 진짜 불량이 너무 잦아요. ㅠㅠ

​

​

트림커버를 떼어내고 배선을 탈거 합시다.

배선은 역시 테이핑이 안되어 있네요.. ㅜㅠ

​

​

잘가렴 순정 카메라야.. 쓰레기통으로 직행 시킵시다.

배선 테이핑 좀 해주시지...

​

기존 배선 모두 탈거 해 줍시다. 앞쪽을 끊고 당기면 이렇게 배선이 다 튀어 나옵니다.

여분의 배선은 모두 여기에 감아 두었네요.

​

​

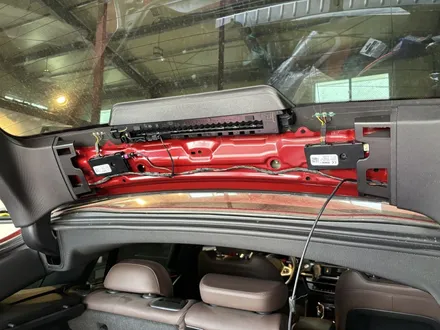

뒷쪽부터 배선을 깔아 갑시다. 브레이크등 아랫쪽으로 후방 카메라를 장착해 주세요.

배선은 순정 배선 라인을 따라 가면 됩니다.

​

​

G01은 이렇게 배선 라인이 숨겨져 있습니다. 요 플라스틱 커버 두개를 떼어내야 배선 뭉치가 보입니다.

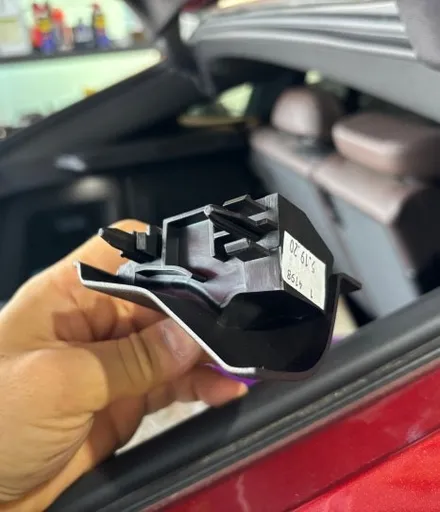

상단 커버를 먼저 떼어내 주세요. 살살 잡아 당기면 빠집니다.

​

​

하단 커버는 나사 두개만 풀면 빠집니다. 그럼 이렇게 배선 라인이 보입니다.

블랙박스 배선을 이 순정 배선 라인에 따라서 잘 정리 해 주세요.

​

​

G01 은 뒷쪽에서 ACC 전원을 끌고 와야 합니다.

트렁크 오른쪽에 있는 휴즈박스 F207 휴즈에 ACC 전원을 연결해서 앞으로 가져 갑시다.

​

​

앞쪽에선.. 사진을 찍는 것을 잊었습니다.. ㅠㅠ

글로브박스 아랫쪽에 있는 휴즈박스에서 F33 휴즈가 BAT (노랑색) 입니다.

상시전원은 이쪽에 연결해 주시면 됩니다.

​

​

C필러 커버는 요 에어백 로고 달린 커버를 벗기면 안에 나사가 있습니다.

요 나사만 풀면 C필러 커버가 벗겨집니다.

​

​

배선 정리는 하면서 앞으로 가져오시면 되고, 순정 블박 배선 정리를 해 주도록 하죠.

순정 배선은 일단 요 커버 부터 벗겨야 합니다.

​

​

커넥터를 뽑아서 작업 해야 좀 편합니다. 순정 배선 커넥터에 연결된 배선을 모두 철거해 줍시다.

​

​

배선을 떼어내면 이렇게 배선이 살짝 까진 부분이 있는데 이부분은 전기 테이프로 마감해 줍시다.

그리고 떼어낸 저 브릿지 커넥터는 무려 순정이니까 나중에 써먹을 요량으로 우선 갖고 있으세요. ㅋㅋ

언젠간 쓰실꺼에요.

​

​

순정 배선 작업을 해주고 다시 테이핑까지 해 주고 아까 벗긴 커버를 잘끼워주고 덮어 줍시다.

어차피 새로운 배선은 휴즈 박스에 연결할껍니다.

​

​

​

​

새로 장착한 블랙박스는 순정 배선라인을 잘 타고 내려오면서 정리 해 주고 A필러 커버는 다시 잘 끼워주세요.

​

​

마지막으로 테스트.

전 후면 잘 나오고, 주차모드 전환도 잘 됩니다.

배터리 전압이 좀 낮네요. 아무래도 배터리 상태가 좋은것 같지 않습니다.

배터리는 바꾸셔야 할 것 같다고 안내 해 드렸습니다.

아마도, 순정 블랙박스가 전력 소모를 꽤 오랫동안 했던 모양입니다.

​
