여태 숙제를 계속 하고 있는 브랜든입니다.

휴.. 너무 많이 밀려 있어서 계속 쳐내는데도, 한참 남았네요.

이번 포스팅은 출장 작업입니다.

가까운 곳은 출장비를 받고 출장을 나가기도 합니다.

살짝 쌀쌀한 3월 어느 날이었는데, 지하주차장이라 괜찮았습니다.

​

​

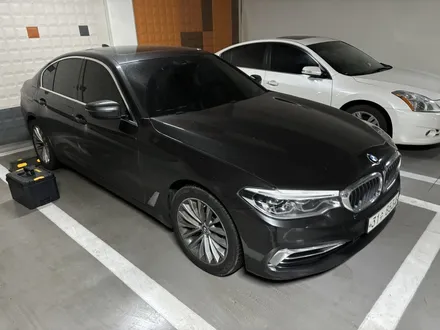

BMW G30 럭셔리 모델이네요. 대부분 M팩이어서 럭셔리는 오랜만이네요.

​

​

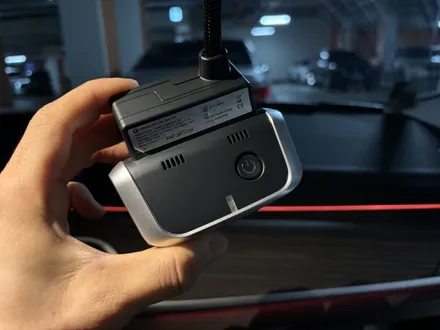

망가진 순정 블랙박스. ACE 2.0

​

​

깨끗이 떼어냅니다. 배선도 후다닥 제거 했습니다.

​

​

음.. 휴즈박스쪽에 하이 패스 배선을 그냥 쑤셔 넣어 두셨네요.

이건 나중에 다시 정리 해서 넣어 줄께요.

​

​

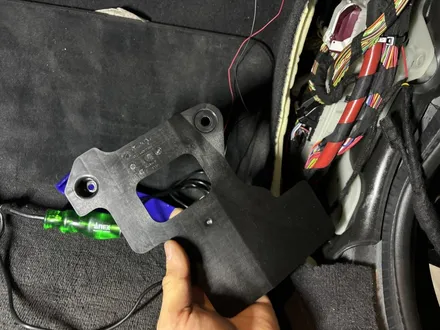

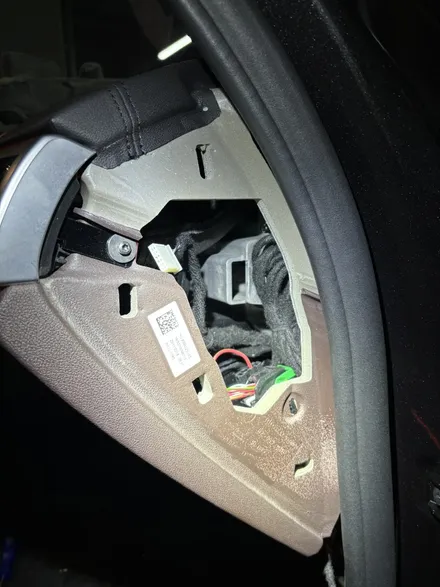

바디 컨트롤 모듈에 달려 있는 배선을 제거하기 위해서는 저 커버를 떼어내야 합니다.

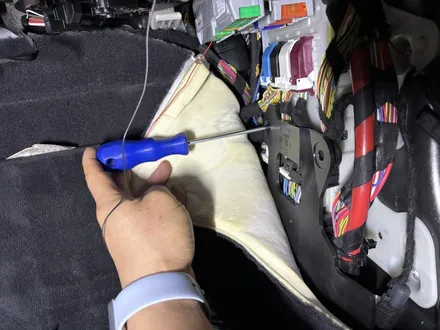

나사 한개 숨어 있습니다. 나사만 하나 풀어 주시면 커버는 간단히 제거가 가능합니다.

​

​

커버는 떼어내서 잠시 옆에 잘 두세요.

나사 잊어 버리면 이거 고정이 제대로 안되서 잡소리가 날 수 있으니 잘 챙겨 주세요.

​

​

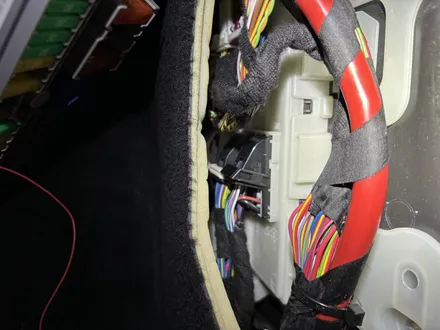

요녀석은 또 다르게 연결 되어 있네요..

ACC가 없습니다. 상시전원과 접지만 연결 되어 있네요?

​

​

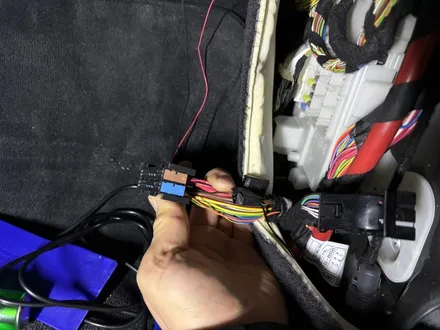

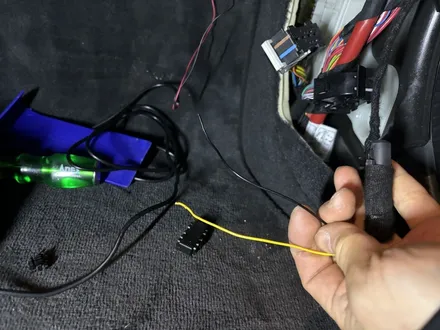

노랑색 상시 전원과 검정색 접지만 있네요.

ACC 는 어디 갔지? 흠..

​

​

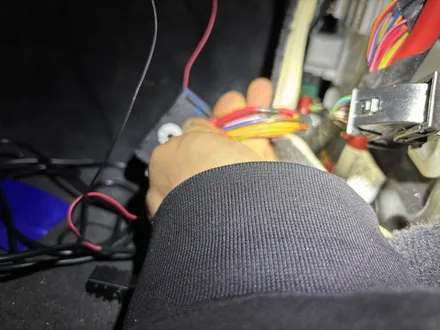

휴즈박스 배선에 연결 되어 있습니다.

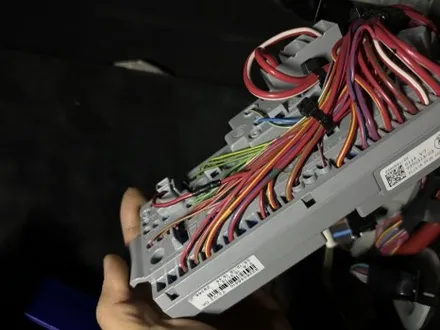

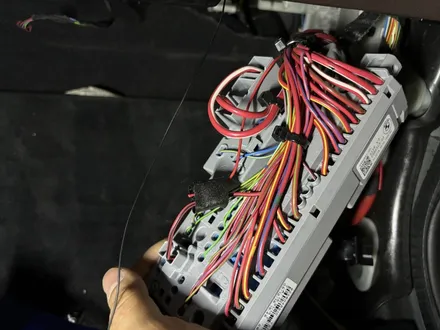

휴즈 박스 탈거 해서 윗쪽에 연결 되어 있네요.

이럴꺼면 상시 전원이랑 접지도 이쪽으로 연결 하시는게 나았을 텐데..

​

​

휴즈박스에 달려 있던 배선은 잘 제거하고, 테이프로 잘 마감해 줬습니다.

​

​

초점이 ㅠㅠ 잘못 맞았네요.

바디컨트롤 모듈에 달려 있던 배선도 잘 제거 해 주고, 배선 테이프로 꼼꼼히 테이핑 해 주세요.

​

​

그리고 제자리에 잘 끼워 넣어 줍시다. 아까 벗겨 두었던 커버도 잘 끼워 주세요.

​

​

순정 배선은 이렇게 아랫쪽으로 연결 되어 있습니다.

잘라내셔도 되고, 그냥 뒤에서 쑥 잡아 당겨도 뽑혀 나옵니다.

당겨도 잘 안나오실때는 어딘가 고정이 되어 있으니, 커버 벗겨서 고정된 부분 제거 하고 탈착해 주세요.

​

​

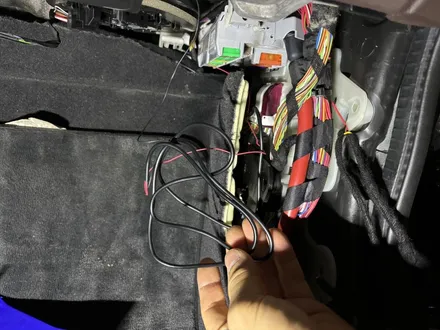

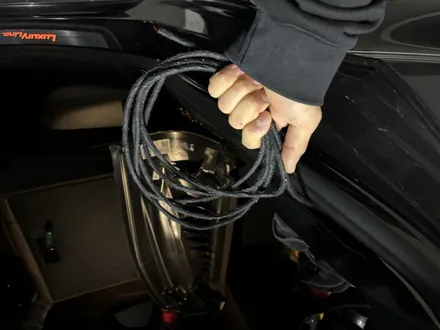

꽤 기네요. 배선이 꽤 깁니다. 이거 아랫쪽에 잘 뭍어놨으니까 잘 풀어서 뺴주시면 됩니다.

​

​

후방 카메라쪽은 이렇게 커버를 벗기시면 보입니다.

여기도 역시 뒷쪽 끝 부분은 테이핑이 안되어 있네요.

어차피 하신거 끝까지 좀 해주시지.. 고정도 하나도 안되어 있어서 잡소리가 좀 났을것 같아요.

​

​

파인드라이브 LXQ3000 모델입니다. 요녀석이 가성비가 좋은 제품인거 같아요.

앞뒤 모두 QHD 라서 화질도 좋고요.

​

​

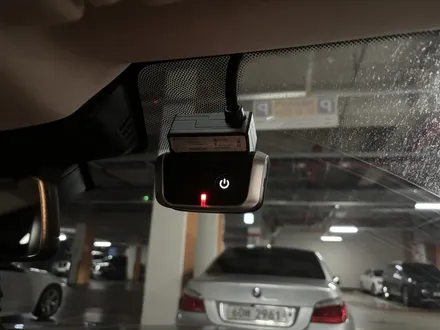

전방 카메라도 잘 장착해주고, 배선은 역시 순정 배선 라인 따라 내려 오시면 됩니다.

​

​

후방 카메라도 잘 장착해 주시고 배선은 윗쪽으로 보내주세요.

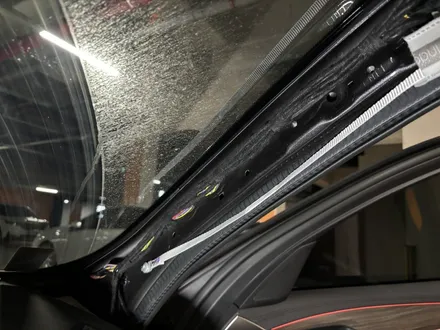

전방 카메라 쪽 A필러 라인을 따라서 아래로 배선을 작업할껍니다.

​

​

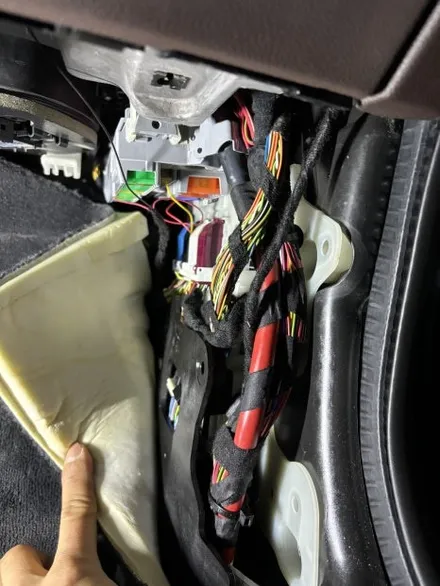

전방 / 후방 카메라 배선은 잘 정리 해서 조수석 글로브박스 뒷쪽 공간에 잘 정리해서 넣어 줍시다.

아까 정리 안되어 있던 하이 패스 배선도 잘 테이핑 해서 같이 고정해 주었습니다.

​

​

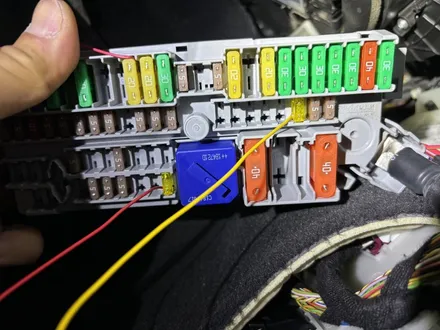

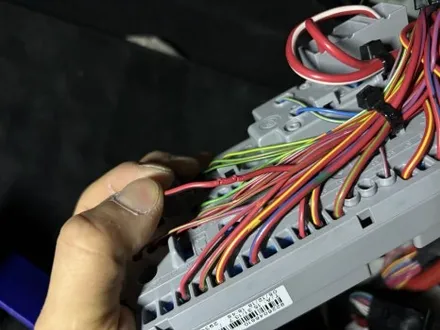

휴즈박스는 이쪽에 연결 하시면 됩니다.

접지는 차체에 있는 접지 포인트에 잘 연결해 주시면 됩니다.

​

​

휴즈박스도 제자리에 넣어 주시고, 배선 정리를 꼼꼼하게 해 주세요.

고정을 잘 해줘야 잡소리가 덜 납니다.

기존 순정 배선에 잘 고정해 주세요.

아까 뺴 둔 커버도 잘 끼워 주세요.

​

​

잘 작동 하네요. 전방 카메라도 날 나오고, 주차 모드도 잘 되는것 까지 확인 해 주시면 됩니다.

​
