안녕하세요 거제 자동차 멀티샵 #브로모터스 입니다.

​

오늘 소개해드릴 차량은 #BMW#320D 이며

작업은 #360옴니뷰 & #사각지대 레이더센서 입니다.

​

​

많은 운전자들이 주행 중 보이지 않는

사각지대에서 갑작스런 차량 끼어들기로 인하여

사고가 날뻔한 경험이 있을텐데요.

​

또한 좁은 공간에 주차할 때 옆라인, 사이드 부분이

보이지 않아 고생한 경험도 있을껍니다.

​

이번에 작업한 #BMW320D 차량은

운전이 익숙하지 않고 주차를 어려워하는

배우자분을 위해 남편분께서 의뢰를 해주셨구요.

​

전,후방과 사이드미러에 카메라를 장착해

차량 주변을 눈으로 본것처럼 한번에 체크할 수 있는

360옴니뷰(어라운드뷰)를 시공해

주차를 더이상 두려워하지 않고

#광각미러 장착을 통해 운행중 사각지대로 인한

후방 추돌사고를 예방하는 목적입니다.

​

사랑꾼들을 위한 추천템 360옴니뷰와 광각미러

어떻게 작업하는지 살펴 보겠습니다~

​

​

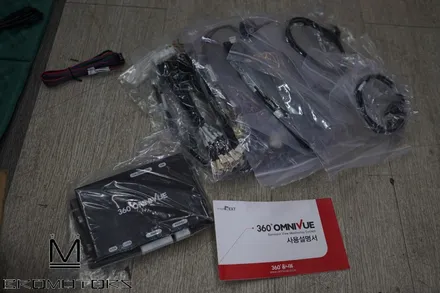

360 옴니뷰 장착에 필요한 부품들입니다.

​

옴니뷰를 컨트롤하는 메인 모듈을 비롯한

4개의 카메라와 각종 배선들입니다.

​

​

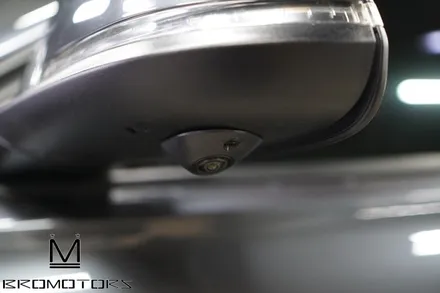

카메라 이식 작업을 위해 사이드미러를 탈거 후

아래부분을 가공하여 장착을 하는데요.

​

카메라 배선이 지나갈만큼 구멍을 내고

카메라 위치를 잡은 후 피스로 단단히 고정 해줍니다.

​

외부에 장착하는 카메라니 방수는 필수입니다.

​

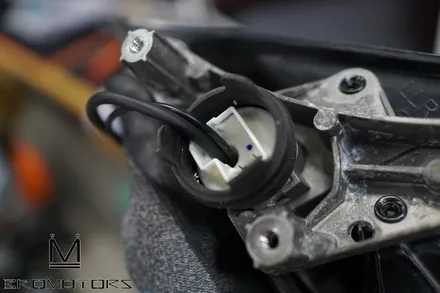

사이드미러에 장착한 카메라의 배선은

튜브 배선관을 탈거하여 배선을 통과시켜

차체쪽으로 깔끔하게 연결하고 있습니다.

​

​

전방카메라 이식을 위하여 카메라 사이즈에 맞춰

그릴에 구멍을 뚫어 장착을 합니다.

​

순정처럼 딱 맞아 떨어지는 카메라네요..ㅎㅎ

​

​

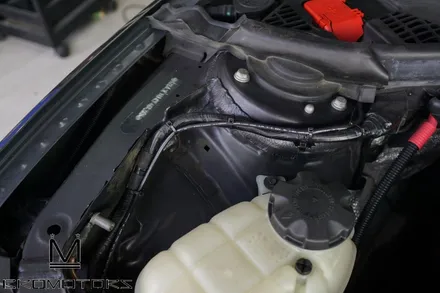

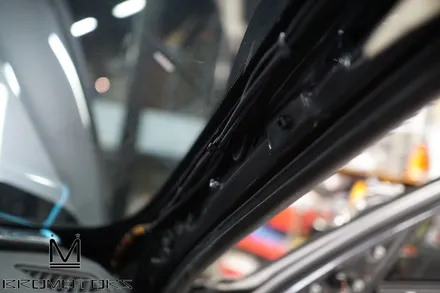

카메라 장착이 완료된 후 연결배선은

본넷을 통하여 깔끔하게 정리 해줍니다.

​

​

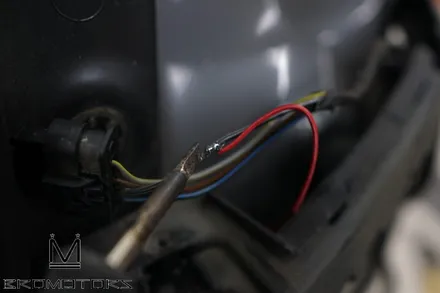

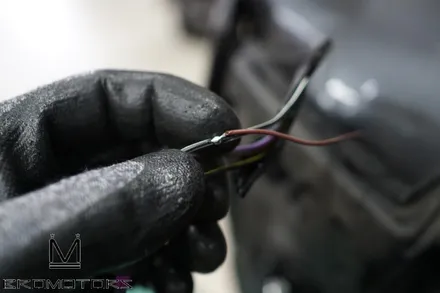

후방카메라 배선은 피복을 벗겨 연결 부위를

납땜하고 수축튜브로 마감하여 처리합니다.

​

배선은 혹시모를 잡음이 발생하지 않도록

흡음재로 마감처리를 해줍니다.

​

​

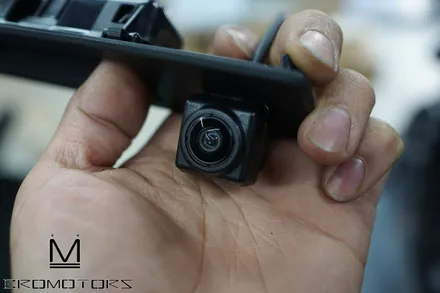

전,후방, 사이드미러까지 장착된 4개의 카메라입니다.

​

이질감이 전혀 없는게 원래부터 달려있던

카메라 라고 해도 믿을 정도네요..ㅎㅎ

​

​

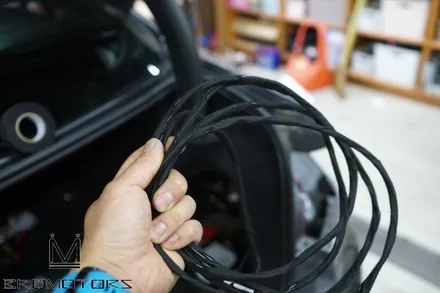

카메라 장착을 완료 후 배선작업에 들어갑니다.

​

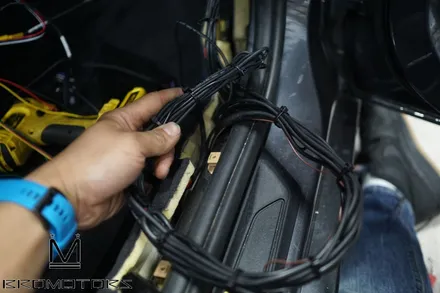

운전석으로 모인 수많은 배선들..ㅠㅠ

​

엉망진창인 배선들을 한곳으로 모아

깔끔하게 정리 해줍니다.

​

​

메인모듈은 운전석 발판 깊숙히 걸리적 거리지 않도록

단단하게 고정처리 해주었습니다.

​

​

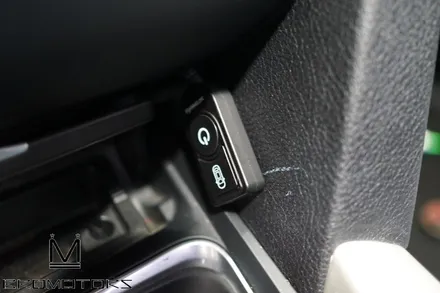

옴니뷰 리모컨은 고객님이 요청하는 위치에

배선이 보이지 않게 매립 부착 해드렸습니다.

​

이렇게 끝이냐?? 끝날때까진 끝난게 아닙니다!!

​

​

가장 중요한 #공차보정 과정이 남아있습니다.

​

공차보정 과정이란 4개의 카메라의 영상을

자연스럽게 하나의 영상처럼 보이도록

카메라의 초점을 맞춰주는 작업인데요.

​

옴니뷰 작업 후 꼭 거쳐야하는 필수 작업니다.

​

​

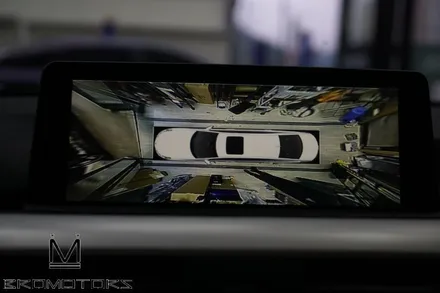

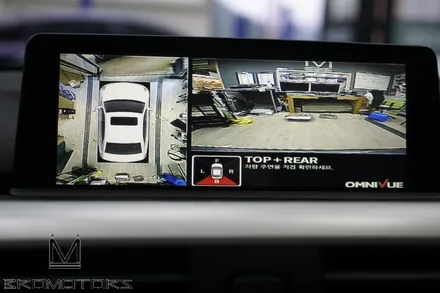

기어를 드라이브로 넣으면

탑뷰와 전방의 모습을 비춰줍니다.

​

​

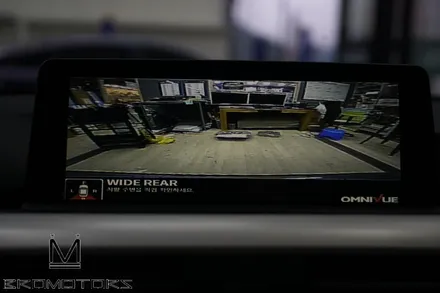

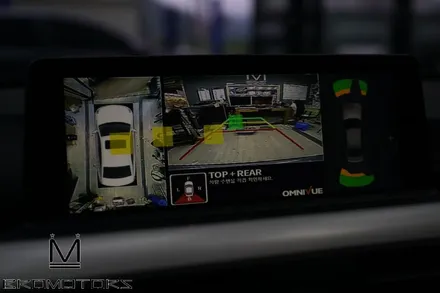

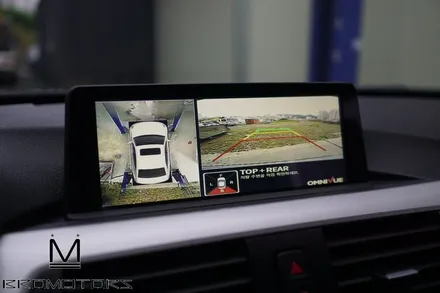

후진 기어를 넣으면 탑뷰와 함께

주차 라인이 나타나며 후방 모습을 비춰줍니다.

​

​

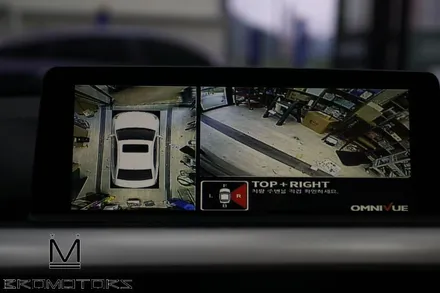

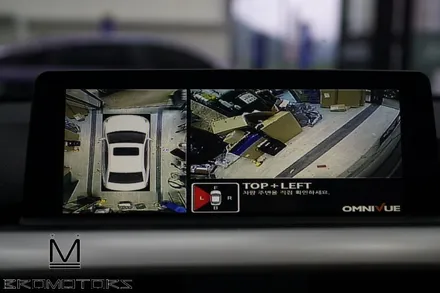

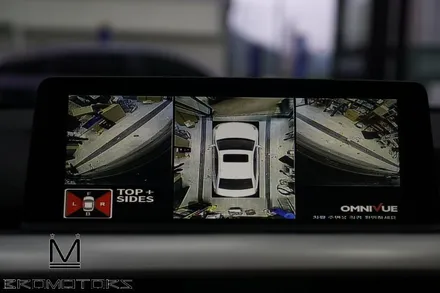

이외에도 탑뷰+좌,우 사이드, 양쪽 사이드 등

차량 주변을 확실하게 살펴볼 수 있습니다.

​

​

주차가 두려우셨던 많은 운전자분들~~

​

이제 좁은공간 주차도 자신있게 도전하세요.

​

​

옴니뷰 혹은 어라운드뷰 작업이

주차하는데 도움을 주는 시스템이라면

측후방경보 시스템은

도로 주행중에 꼭 빼먹을수 없는

안전옵션인데요~ BSA 라고도 해요

​

"BSA 기능이란 사각지대 경보장치 기능을 말하며

후,측방에서 접근하는 차가 차량의 사각지대에

접근할 경우 경보가 울리는 기능입니다."

​

요즘엔 왠만한 옵션이 들어간 신차를 구입하시면

필수 옵션으로 장착될 정도로

필요한 옵션이에요~!

​

기존에 센서타입의 저렴한 제품으로

많이 시공하셨지만

이번 F30 3시리즈 오너분께선

순정타입의 레이더 센서를 장착하길 원하셨고

거제 통영지역에서 오직 브로모터스에서만

시공이 가능한걸 먼저 알아봐 주고 예약하셨어요~~

​

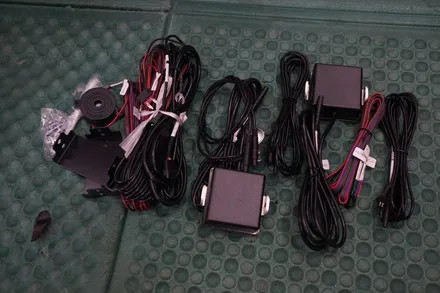

장착하게된 BSA 레이더 센서 부품들인데요

한눈에 봐도 험난한 작업이 예상되는 배선들이에요

작동 방식은 간단하지만~

순정보다 더 순정처럼 만들어 드려야 하기에

긴장하고 작업 시작해 봅니다.

​

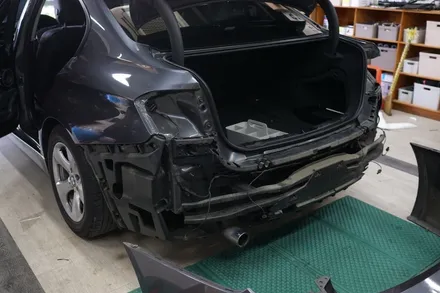

레이더 센서 장착을 위해서

범퍼 탈거는 필수 인데요~

수입차라 할지라도 차량에 손상이 없이

프로페셔널 하게 후다닥 탈거했어요~

​

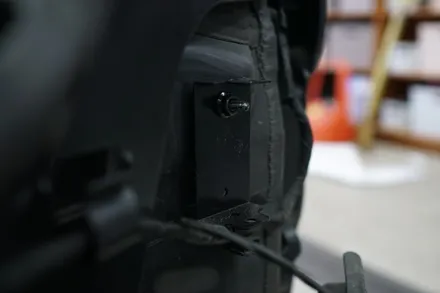

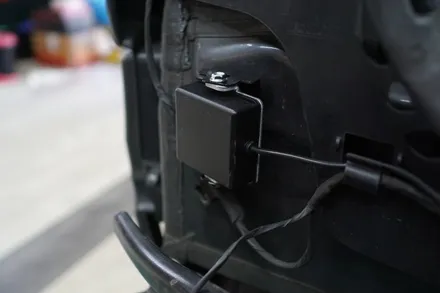

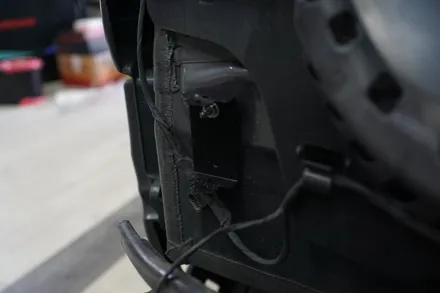

레이더 센서가 장착될 위치에

전용 브라켓을 장착했구요~

​

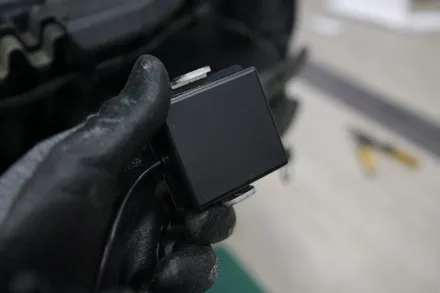

요 멘보샤 만한 레이더가

후방에서 물체가 접근하면

사이드 미러에 불을 밝혀 알려주게 되는거죠~

​

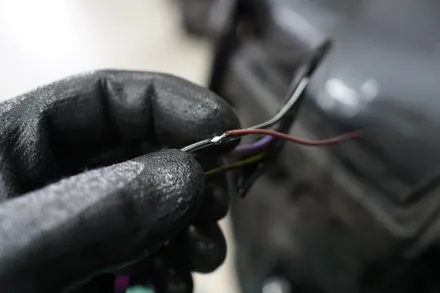

모든 배선은 납땜작업후 수축튜브로 마무리해

배선으로 인한 작업 불량을 미리 방지해요~!

​

​

다음 진행한 작업은 미러 교체 작업인데요

​

가격이 비싸도 제대로 된 제품으로

시공해 드려야 겠죠?

​

#옵틱글래스 제품으로 선택 했어요~

​

옵틱글래스 광각미러 입니다.

​

미러 표면에 크롬 코팅은 물론 습기 및 성에방지

눈부심 방지까지 다양한 기능을 가진 제품입니다.

순정 미러보다 더 성능이 좋다는거 한눈에

봐도 보이시나요?

​

​

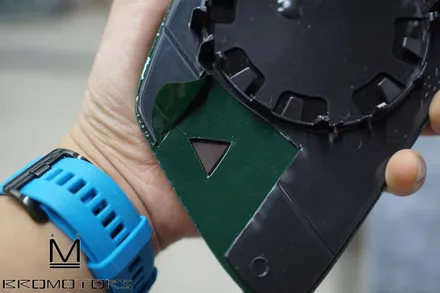

사이드 미러의 기존미러를 탈거하고

BSA 램프위치까지 완벽하게 있는

옵틱미러~!

​

BSA기능은 물론 습기방지열선 까지 내장된

순정미러 못지않은 아주 괜찮은

녀석이죠~!

​

​

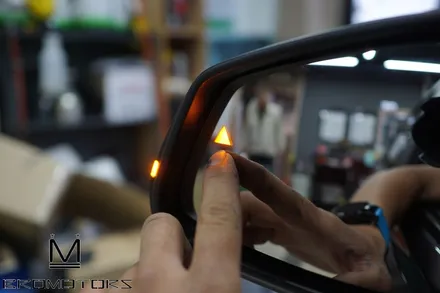

세모 모양에 불 들어온거 보이시나요?

​

측,후방 사각지대에 물체가 접근을 하면

저렇게 경고등이 켜집니다.

​

이제 운전할때 전방주시에 신경을 쓰면서

경고등이 켜질때만 후방을 신경써주면 되니까

한결 편안한 주행이 가능할 것 같습니다.

​

이 외에도 다양한 작업을 추가로 진행했던 차량인데요.

​

포스팅이 너무 길어질 것 같아 나머지 작업은

다음편에서 후기로 남겨 드리겠습니다.

​

​
