안녕하세요. 덱스크루 대 구동구점입니다.

​

아반떼 CN7 순정 옵션 작업 중 무선 충전기 작업 내용 입니다.

​

지난번 올린 전방 센서에 이어서 무선 충전기 작업이 완료 되었습니다.

https://blog.naver.com/PostView.nhn?blogId=dexcrew_dg_donggu&logNo=222078338411&categoryNo=11&parentCategoryNo=11&viewDate=¤tPage=1&postListTopCurrentPage=&from=postList&userTopListOpen=true&userTopListCount=5&userTopListManageOpen=false&userTopListCurrentPage=1

추석 전에 무선 충전기 마감재가 도착하여 마무리 되었는데,

추석 연휴 끝나고 차량 사고를 당해서 2주간 정비소에 갔다가 오는 바람에

마감재 있는 사진을 이제 찍었네요.

​

배선등 작업은 이미 전방 센서 설치하면서 같이 작업을 진행을 했습니다.

​

순정으로 무선충전기 작업시 아래 사진의 기어 콘솔 부분을

교체 해주어야 합니다.

기존 무선 충전이 안되는 콘솔의 경우

곡선 처리가 되어있어서 휴대폰이 들어가지 않으며,

무선충전 모듈을 창작할 공간도 없습니다.

콘솔에 무선 충전 모듈을 장착을 하고,

배선도 순정으로 추가 작업을 합니다.

콘솔을 다시 장착을 한 후

고무 패드를 올리면 작업이 완료 됩니다.

​

현대 정비 지침서의 구성부품에는

무선 충전 램프가 있지만,

부품 조회가 되지 않으며, 실제 장착할 수 있는 위치도 찾을 수 없었습니다.

위 사진을 보시면 무선 충전 램프를 장착할 빈 버튼 자리도 보이지 않습니다.

무선 충전 램프는 인디게이터 역활이기 떄문에

무선 충전이 동작되는데는 문제가 없습니다.

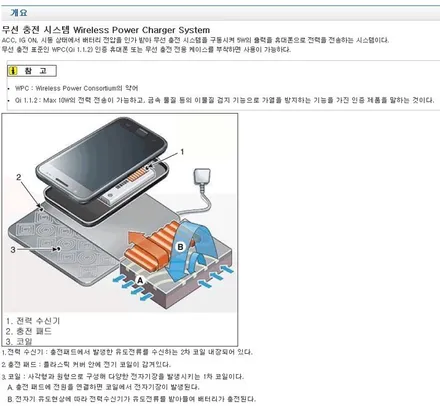

무선 충전 시스템 개요와 구성도 입니다.

개요에 보시면 5W의 출력으로 충전이 된다고 되어있습니다.

휴대폰 배터리는 리튬폴리머 배터리로.

배터리의 평균 전압은 3.7V이고,

100% 충전시 전압이 4.2V입니다.

4.2V를 기준으로 대략 충전 전류가 1.2A 정도 입니다.

​

구성도는 현대 GSW에서 캡쳐한 것인데.

설명이 조금 다르게 되어있는거 같습니다.

​

2번이 무선 충전 램프, 3번이 BCM 유닛 이 맞지 않나 싶고요.

아래 그림 기준으로 2번과 3번 사이에 무선 충전 유닛이 들어가야 되지 않을까 싶네요.

​

위에 말씀 드렸듯이 무선 충전 램프 Wire로 무선 충전 유닛과

연결되어 LED로 충전 상태만 표시해주기 떄문에

설치를 하지 않아도 무선충전은 정상적으로 동작을 합니다.

​

계기판에서 무선 충전 관련 설정을 할 수 있습니다.

배터리 전압이 정상 전압에서

차량 무선충전부에 스마트폰을 올려두면

계기판 화면에서 오른쪽 상단에 충전 중 아이콘이 생성이 됩니다.

사진이 흐려서 아이콘이 제대로 보이지 않네요..

설정에 편의 기능부분에 들어가면

무선 충전 시스템 ON/OFF 할 수 있도록 되어 있습니다.

​

아래사진은 무선 충전을 하지 않고 있능 상태라서

위 사진과 오른쪽 상단에 아이콘이 2개만 표시가 되고 있습니다.

스마트폰을 무선충전기에 올려둔 상태에서

시동을 끄고 운전석 문을 열면

스마트폰이 충전기에 올려있다는 안내 음성과 함께

계기판에 경고 문구가 표시가 됩니다.

이상 덱스크루 대구 동구점에서 아반떼 CN7 차량에

순정 무선충전 모듈 추가 작업이었습니다.

​
