안녕하세요. 덱스크루 대구 동구점입니다.

​

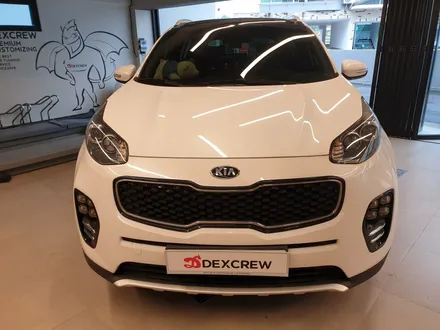

이번에 작업할 차량은 스포티지R 2016년식 차량입니다.

얼마전 올린 스포티지 브랙박스 교체 차량과 친구분으로

차량도 비슷한시기에 구입하셔서

블랙박스도 같이 교체를 하시기 위해 방문 하셨습니다.

​

https://blog.naver.com/PostView.nhn?blogId=dexcrew_dg_donggu&logNo=222108542572&categoryNo=7&parentCategoryNo=&from=thumbnailList

​

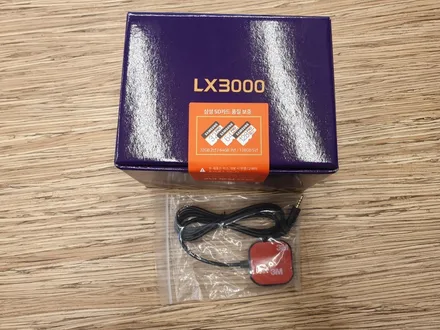

블랙박스 제품도 동일한 파인뷰 LX3000 모델로 교체를 하십니다.

​

제품은 도착하는 즉시 확인을 합니다.

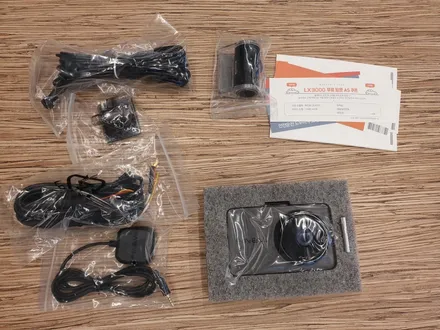

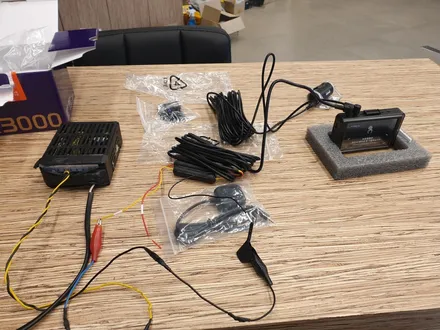

구성품 확인을 먼저 합니다.

​

구성품 확인이 끝나면

SMPS를 이용하여 전원 연결을 한 후 메인 본체와 후방 카메라의

전원 테스트를 하여 동작 확인을 합니다.

전원 확인 후에는 배선에 흡음을 위한 테이프 작업을 합니다.

​

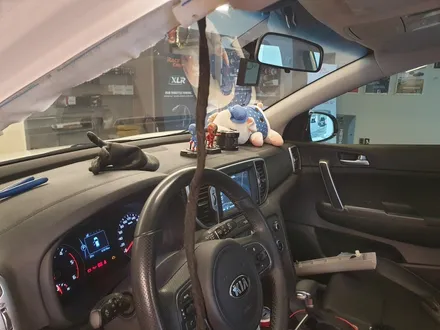

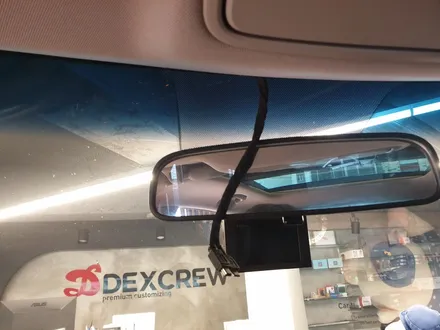

차량이 도착 한 후 먼저 기존 블랙박스 제거 작업을 시작 합니다.

메인 본체에서 전원 및 후방카메라 배선을 뽑고,

유리에 붙은 제품과 접착제를 제거 합니다.

​

그리고 기존의 배선을 제거 합니다.

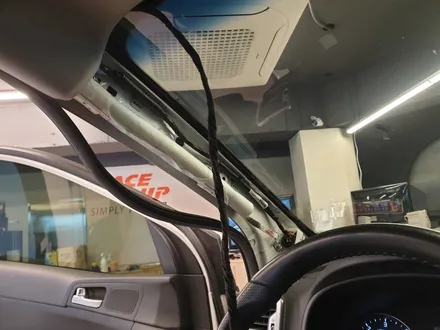

기존 배선의 경우 전방 본체에서 A필러 까지는

배선이 테이프 작업이 되어 있었습니다.

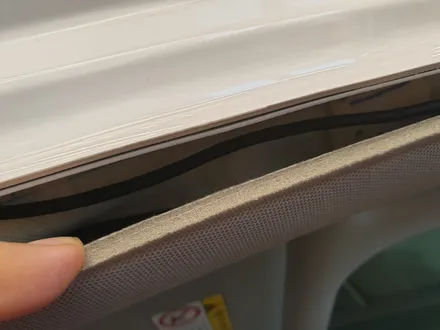

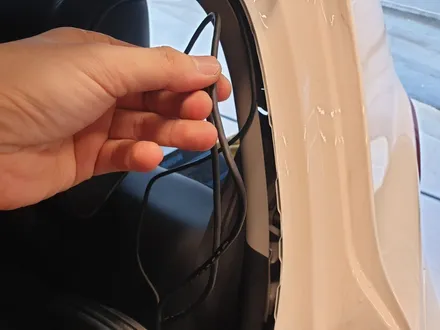

후방카메라 배선은 천장을 통해서

C필러쪽에 남는 선이 그낭 밀어서 들어가 있네요.

고정된 부분이 특별히 없기 때문에

탈거는 큰 어려움없이 가능합니다.

​

기존 블랙박스와 배선이 제거가 완료되면

교체할 블랙박스 작업을 시작합니다.

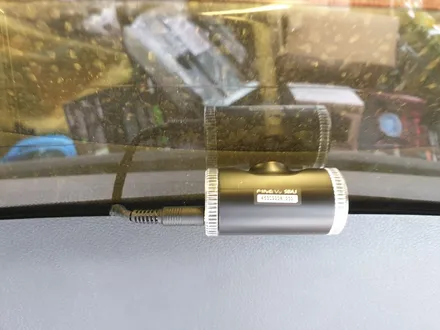

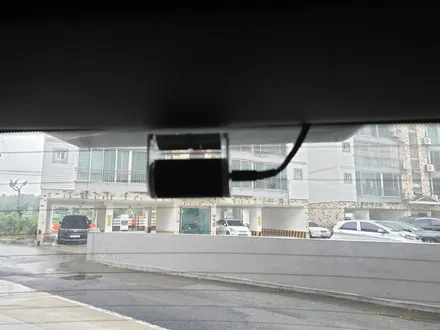

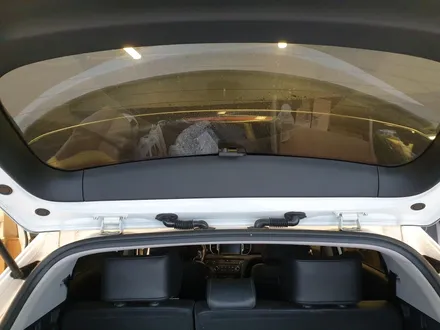

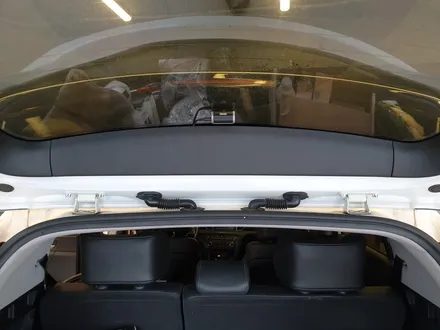

후방부터 위치를 잡아 갑니다.

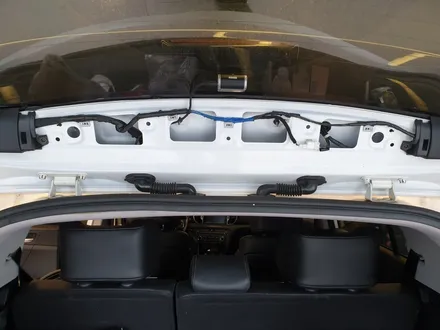

배선은 순정 배선 라인을 최대한 따라서 배선을 하고

중간중간 고정을 합니다.

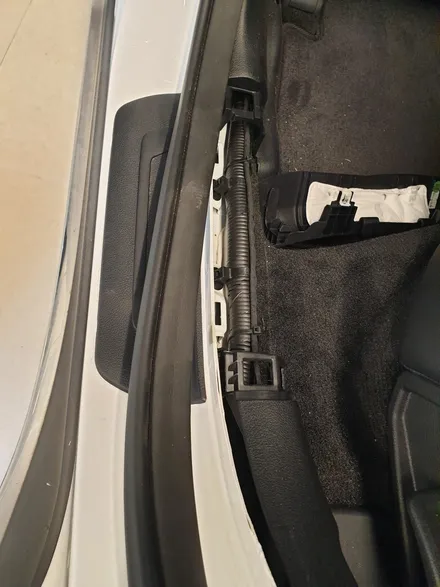

후방카메라 배선은 천정이 아닌

아래쪽 순정 배선 라인을 따라서 정리를 합니다.

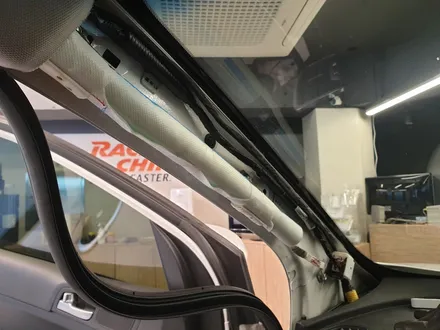

A필러쪽 배선도 에어백을 피해서 순전 배선에 고정을 합니다.

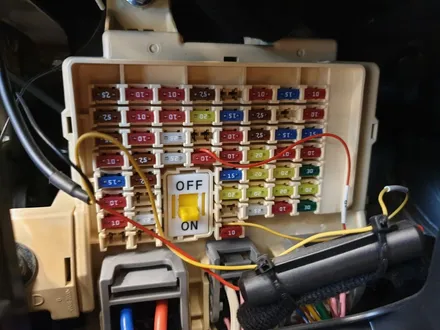

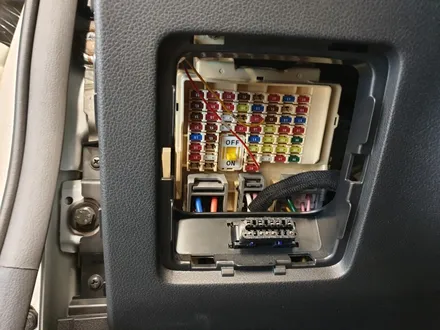

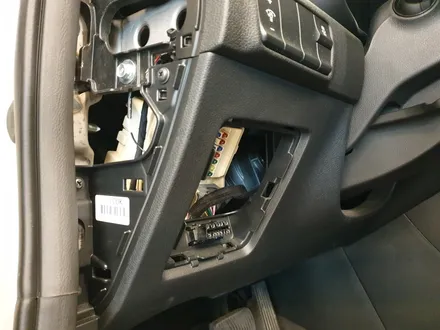

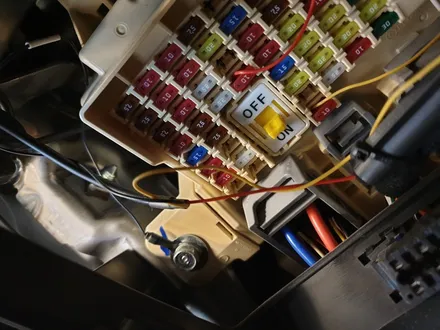

실내 퓨즈 박스에 전원 연결 비교 모습입니다.

상단은 기존 블랙박스 배선 사진이고

아래는 새로 작업한 배선 사진입니다.

전원 접지의 경우에는 차체에 직접 연결이 가능하다고 생각되어집니다.

그래서 기존과 다르게 접지가 철판과 접하도록 배선하였습니다.

전원까지 연결 한 후

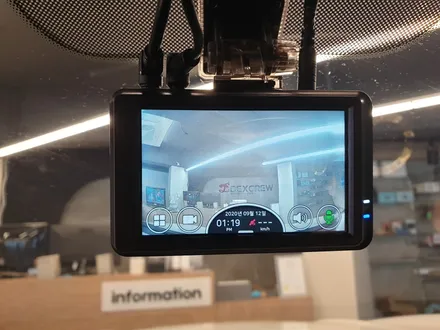

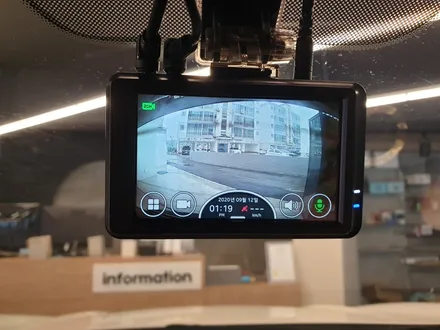

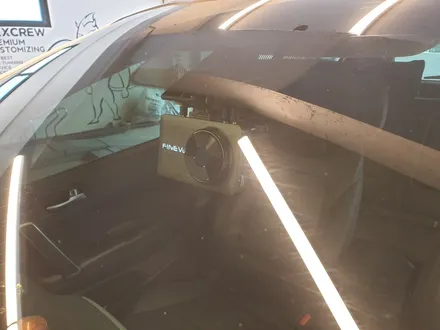

동작 점검을 하고, 카메라 조정을 하고 마무리 하였습니다.

이상 덱스크루 대구 동구점에서 블랙박스 교체 작업이었습니다.

​

블랙박스 장착시 가능하면 GPS모듈도 같이 하시기를 추천드립니다.

​

블랙박스 시간이 맞지 않아서 영상을 찾기 어려운 경우가 많습니다.

블랙박스의 경우 날짜와 시간을 기준으로 저장파일이 생성이 되기때문에

GPS 모듈을 설치하시면 날짜와 시간 설정은 안하셔도

GPS로 받은 날짜와 시간으로 자동 설정되기 댸문에 사용에 편합니다.

​
