안녕하세요. 덱스크루 대구 동구점 입니다.

​

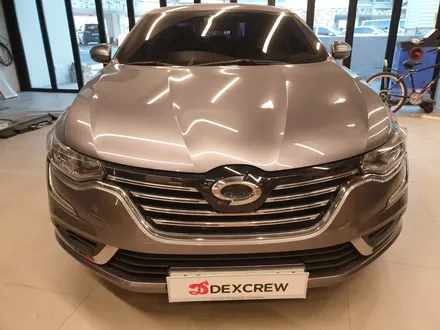

이번 작업 차량은 르노삼성 SM 2016년 차량입니다.

작업 내용은 블랙박스 교체 작업입니다.

​

지나가시다가 기존 장착된 블랙박스가 이상이 있다고

방문을 해주셨습니다.

교체 전 기존 블랙박스를 확인을 해보니.

메모리가 없이 전원이 꺼져 있는 상태였습니다.

먼저 메모리 없이 전원만 인가하니 계속 재부팅을 합니다.

그래서 메모리를 넣고 전원인가를 하니 이번에는 메모리 포맷한다는

메세지가 나오고, 포맷 진행을 하다가 재부팅이 됩니다.

다른 메모리를 컴퓨터에서 포맷 후 해도 동일한 증상을 보이네요.

차주분이 옆에서 계속 보시더니

블랙박스 교체를 요청하셔서

파인뷰 LX3000 모델로 장착을 진행하기로 하였습니다.

​

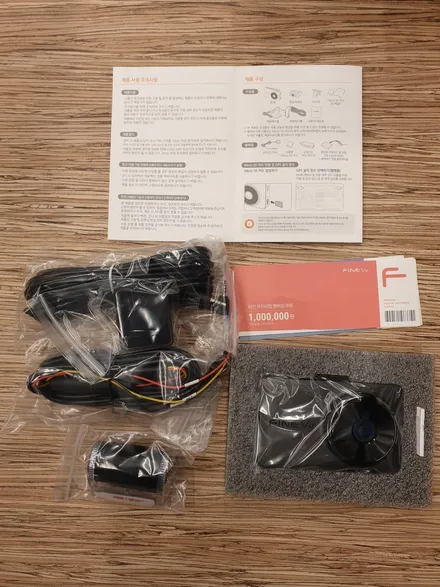

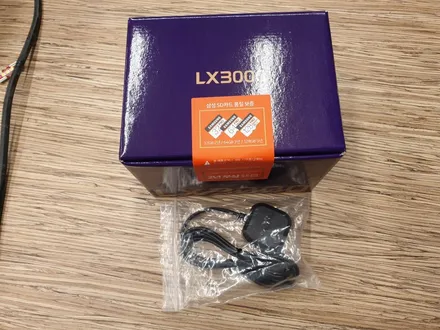

교체랗 LX3000 블랙박스와 정품 GPS 모듈입니다.

각 구성품 내용을 메뉴얼의 구성품과 비교 확인을 합니다.

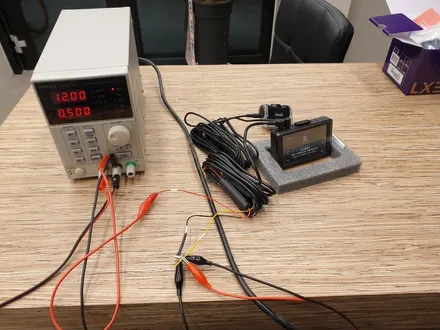

블랙박스 장착 전 전원을 연결하여 동작 확인을 합니다.

아래 영상과 같이 2채널 영상이 정상 동작하며,

​

ACC 전원이 차단 되면 주차모드로 진입하며

LCD가 꺼지는것을 확인 할 수 있습니다.

주차녹화 모드에서도 소비전류는 0.3A 정도가 소비 되는 것도 확인이 가능합니다.

​

저전압 차단은 전압이 설정 전압 이하가 된 후 약 1분 지나고

전압이 안전 차단되어 소비 전류가 0A 가 되는 것을 확인 할 수 있습니다.

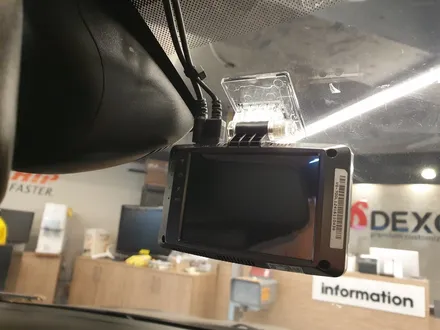

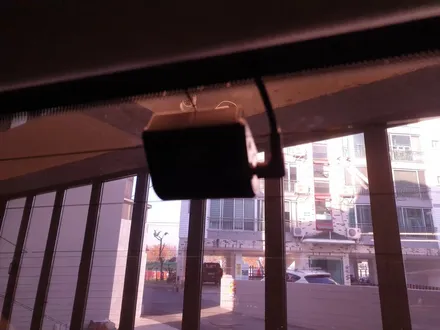

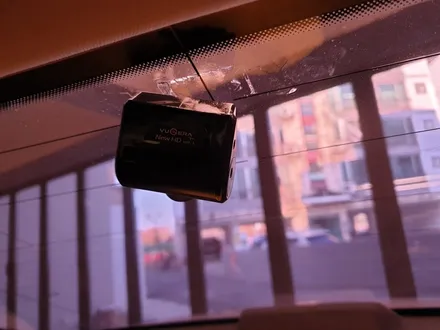

차량에서 기존 장착 되어있는 2채널 블랙 박스입니다.

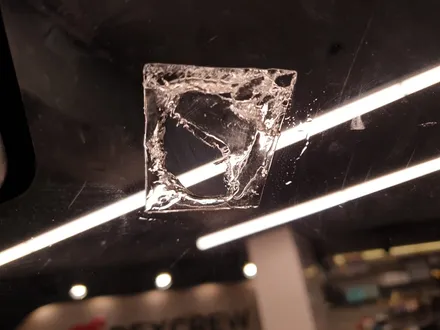

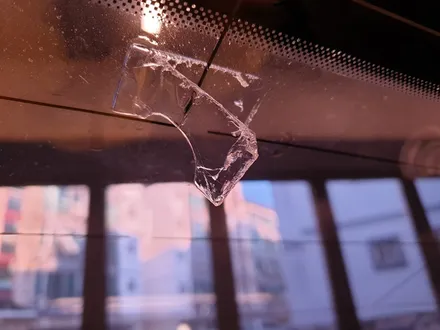

기존 장착된 블랙박스를 유리에서 떼어낸 후

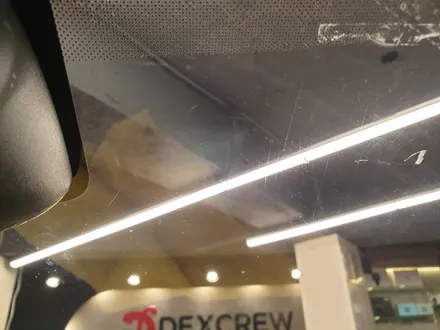

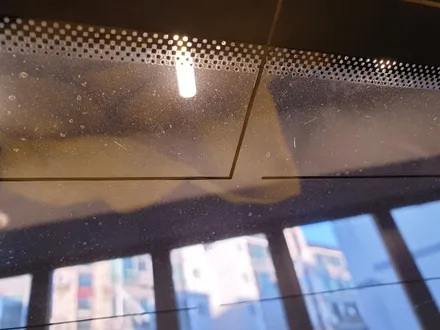

남은 접착제도 다 깨끗히 제거를 합니다.

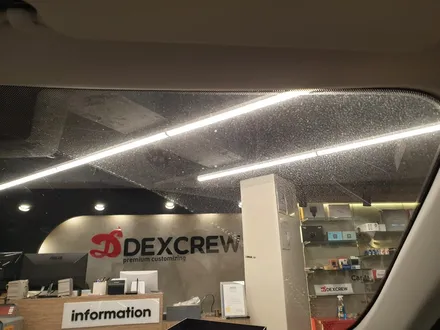

전명 유리 오른쪽 상단에 기존에 다른 부착 흔적이

남아 있어서 같이 지워 드렸습니다.

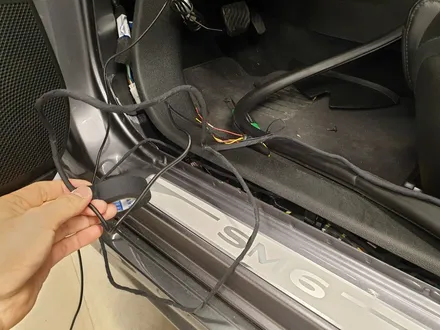

기존 블랙박스 배선도 같이 제거를 해드립니다.

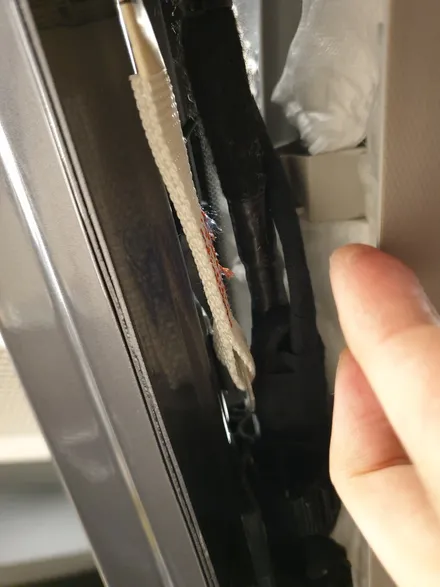

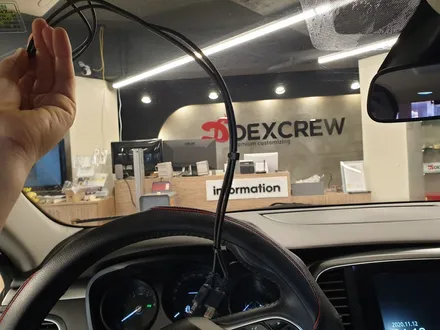

사이드 에어백이 있는 차량인데. 배선을 그냥 넣어 두었네요.

이렇게 배선이 되어 있으면 딱 하나 좋은 좀이 있습니다.

배선 제거가 간편하다는 것. 당기면 끝...

새로 장착 할 LX3000 블랙박스의 배선을 합니다.

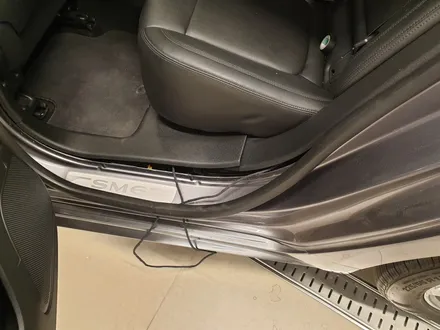

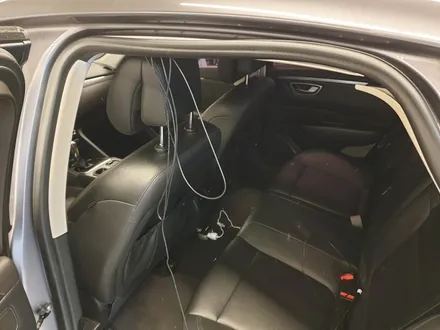

후방 카메라 부분부터 배선을 시작하여

최대한 순정배선이 지난 가는 곳으로 배선을 해줍니다.

이부분으로 하면 에어백이랑 간섭이 생기지 않습니다.

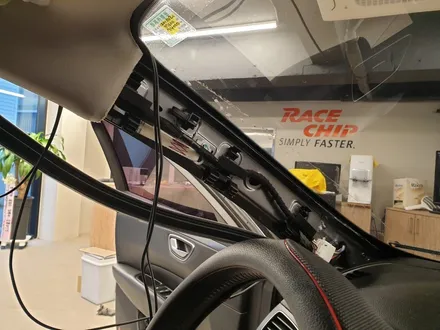

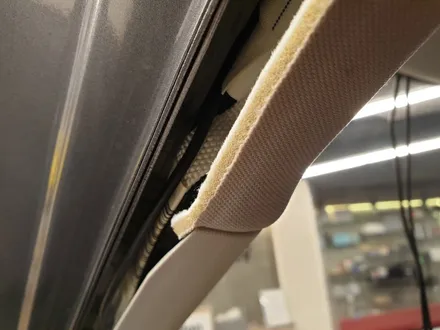

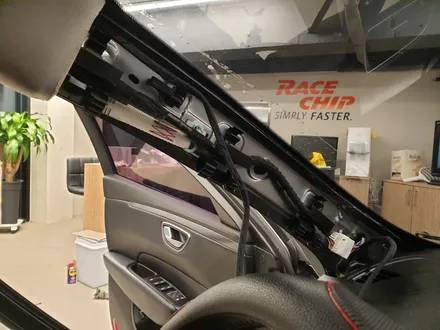

A필러도 탈거하여 배선정리를 해줍니다.

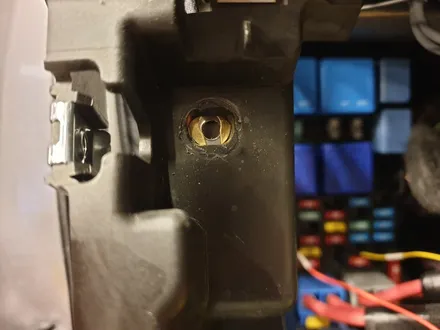

접지 차체에 직접 부착되도록 위치를 잡아서 고정합니다.

전원까지 연결이 완료 후

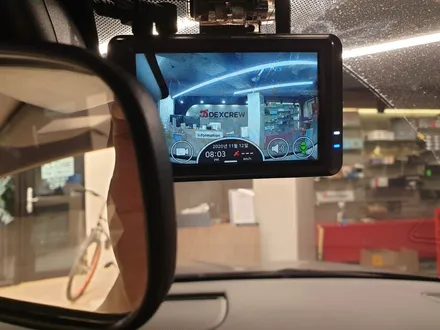

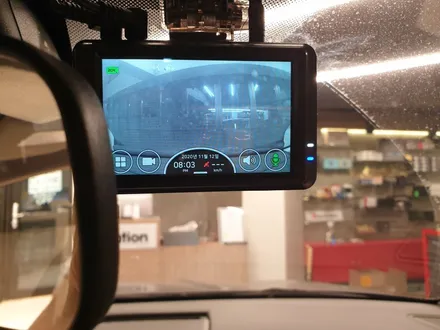

화면을 보고 카메라 위치를 조절하고 작업을 마무리하였습니다.

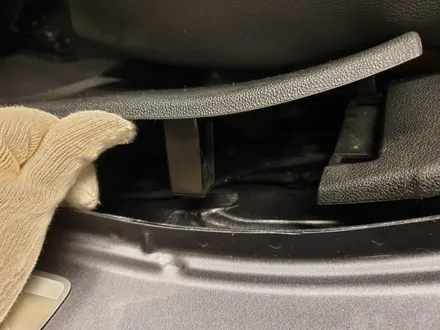

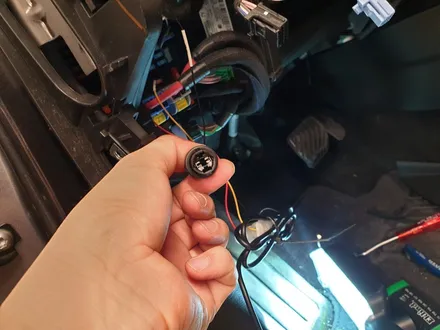

배선 정리 중 발견한 풋등 소켓입니다.

순정 소켓인데, 전구가 없이 구석에 있었습니다.

차주분께 물어보니 중고로 사온 차라서 몰랐다고 하시네요.

매장에 남는 전구가 있어서 장착해 드렸습니다.

이상 덱스크루 대구 동구점에서

SM6 차량의 블랙박스 교체 작업이었습니다.

​

​
