안녕하세요. 덱스크루 대구 동구점입니다.

​

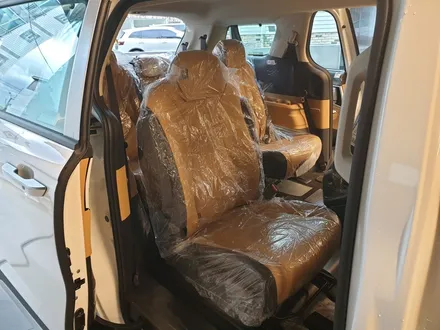

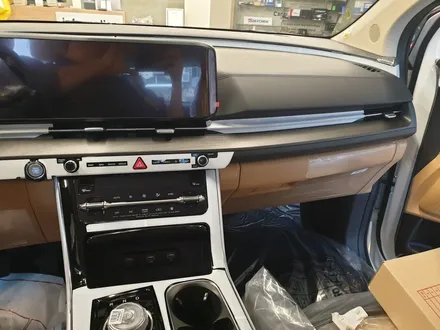

이번 작업 차량은 신형 카니발 KA4 입니다.

신차 출고하셔서 임판 상태로 입고가 되었습니다.

썬루프와 스타일 패키지를 제외한 풀옵션 차량입니다.

신차 검수 후 썬팅 업체로 차량을 보내어

썬팅 작업 완료 후 블랙박스 작업을 진행하였습니다.

장착 할 블랙박스 제품은

파인뷰의 GX3000 제품으로 전/후방 QHD 제품입니다.

순정 GPS 모듈도 함께 준비를 하였습니다.

장착 전 블랙박스 제품을 전원 점검 및

동작 점검을 진행하였습니다.

동작 테스트를 위하여 파워서플라이에 연결하였습니다.

정상 동작시 0.374A의 전류가 소모하며,

주차모드에 LCD 하면이 꺼졌을때는 0.326A의 전류가 소모됩니다.

저전압 전원 차단이되면 전류소모가 없는 것이 확인이 됩니다.

아래는 GX3000 블랙박스 동작 테스트 영상입니다.

첫번째 영상의 전원 인가하여 전원스위치를 켜고

정상 모드, 주차모드, 저전압 차단 모드 순으로 동작 되는 영상입니다.

두번 째 영상은 저전압 차단 모드 이후 전압이 정상전압으로

회복 되더라도 ACC 전압이 인가되지 않으면 동작 되지 않는 영상입니다.

저전압 차단 모드의 경우 전압 인식 후 약 1분 정도 후

전원이 꺼지는 것을 확인 할 수 있으며,

주차 모드와 정상모드의 소모 전류 차이가 크지 않다는 것도 확인 할 수 있습니다.

블랙박스를 차량에 장착을 시작하겠습니다.

역시 작업은 후방 카메라부터 진행을 합니다.

후방 카메라 작업을 위하여 내장재를 탈거하고,

배선은 순정배선라인과 동일하게 작업을 진행합니다.

전방쪽으로 배선을 순정 라인으로 하기에는

블랙박스 배선도 여유가 없으며,

카니발의 경우 탈거를 해야 할 부분도 많기 때문에 고민되네요.

신차이고 임판 상태의 새차이기 떄문에 최소한의 탈거하는 방법으로

일반적인 방법인 상단 쪽으로 배선을 시작합니다.

신차의 경우 웨더스트립 고무 탈거시 주의가 필요합니다.

검정색 실리콘이 차량 내장재에 묻으면 돌이킬수 없기때문입니다.

고물 몰딩을 최소한으로 탈거하면서 배선을 정리하고,

에어백에 간섭이 생기지 않도록 선을 정리를 하는데,

슬라이딩 도어 부분에서 막혔습니다.

슬라이딩 도어의 웨더스트립 고무를 탈거하려고 보니

트렁크와 동일하게 검정색 실리콘이 보입니다.

에어백 뒤로 배선을 정리하다 보면 내장재에 실리콘이 묻는 것을 피할 수 없는

구조일 거 같아서, 배선을 보낼 수 있는 경로를 다시 생각합니다.

최종적으로 찾아낸 경로는 천장을 가로질러서 보내는 방법을 택했습니다.

에어백 간섭도 피하고 실리콘이 내장재에 묻지 않도록 하기 위하여

배선을 다시 처음부터 작업합니다.

전/후방 배선을 정리를 합니다.

최종 장착 후 동작 영상입니다.

배선 작업을 위하여 탈거한 실내등은

조립전 반디 LED 제품으로 전부 교체 해 드렸습니다.

실내등 교체 완료 후 번호판등이

눈에 들어와서 교체를 해드리기 위하여 탈거를 시작 하였으나,

한쪽은 어떻게 전구까지 빼냈었으나

반때쪽은 배선이 더 짧아서 전구를 뺄수가 없어서

교체를 하지 못하고 다시 조립을 하였습니다.

배선이 너무 짧아서 다시 조립하는 것도 쉽지가 않습니다.

배선을 조금더 여유있게 되어 있어다면 하는 아쉬움이 남네요.

이상 덱스크루 대구 동구점에서

신형 카니발 KA4 차량의 블랙박스 GX3000 2채널 블랙박스

장착 작업과 실내등 반디 LED 교체 작업이었습니다.

​
