안녕하세요. 덱스크루 대구 동구점입니다.

​

이번 작업 차량은 아반떼 AD 차량입니다.

아반떼 AD 차량에 할 작업은 2가지입니다.

​

프런트 범퍼 그릴 교체와 핸들 리모컨 작업입니다.

​

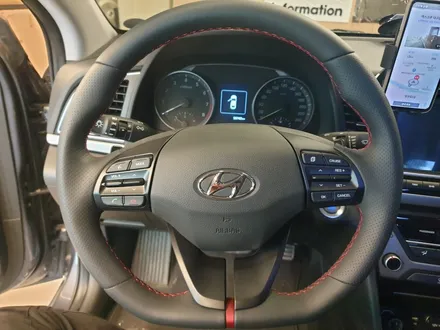

아반떼 AD의 경우 D컷 핸들 교체 후 핸들 버튼 중

우측 버튼부는 D컷 핸들과 기존 핸들이 버튼 동작시 저항 값이 다르기 때문에

저항 교체 작업이 필요합니다.

​

다른 매장에서 작업을 하셨는데 저항 교체를 실패하셔서

방문을 하시게 되셨습니다.

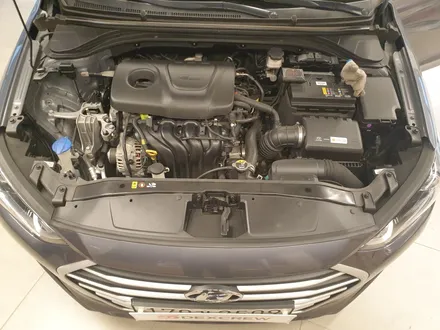

핸들 스위치 작업을 위하여 먼저 배터리 마이너스 단자를 탈거하고

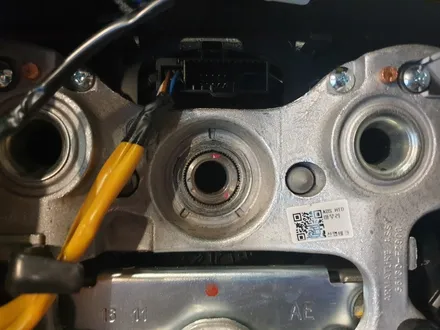

핸들 탈거 작업을 합니다. 핸들 탈거시 위치 확인을 잘 확인 합니다.

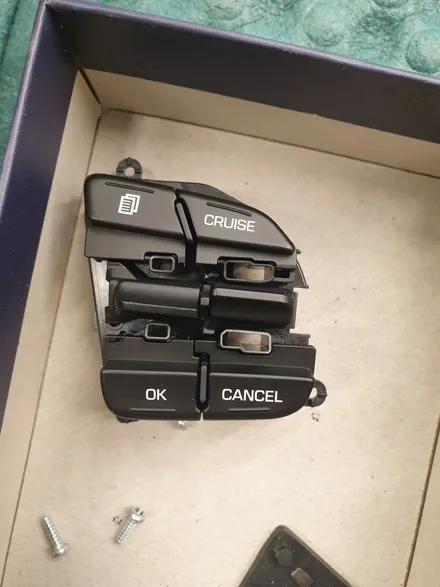

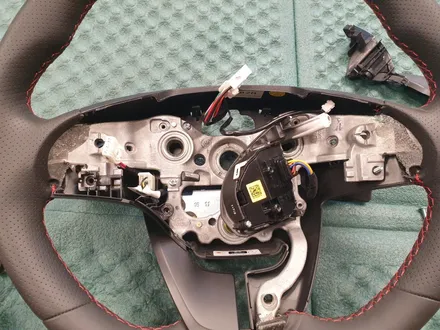

탈거한 핸들을 분해하여 크루즈 버튼부를 분해하여 합니다.

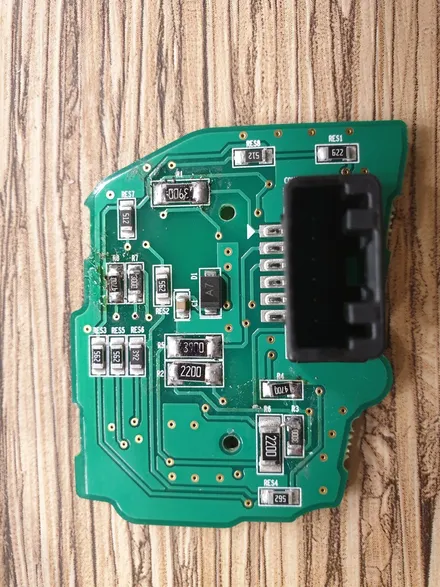

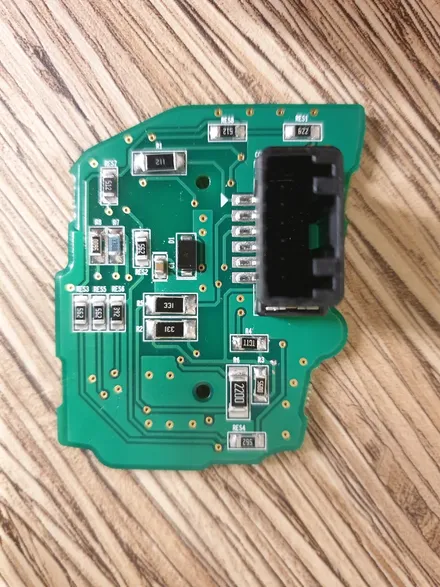

분해한 크루즈 버튼 모듈에서 PCB를 배내어

저항 수정 작업을 진행합니다.

왼쪽이 작업 전이고 오른쪽이 작업 후 입니다.

사진만 봐서는 반대로 생각하실 수 있는데,

왼쪽 작업전 PCB가 지저분한 이유는 이전에 다른 샵에서 작업하시다가 포기하신 흔적입니다.

저항 교체 작업 후 PCB 세척제로 꺠끗이 세척도 해드렸습니다.

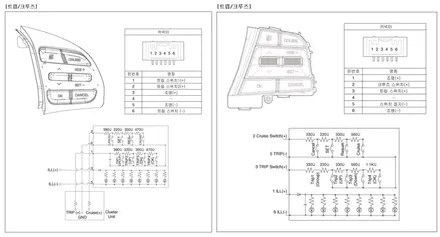

현대 GSW에 보시면 아래와 같이 저항 값이 차이가 있습니다.

혹시나 DIY 하실분은 참고하시기 바랍니다.

핸들 버튼 작업 후

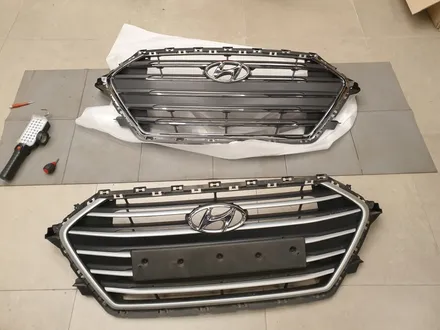

차주분이 직접 가지고 오신 그릴 교체 작업을 진행하였습니다.

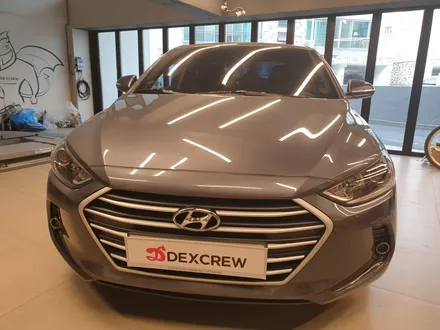

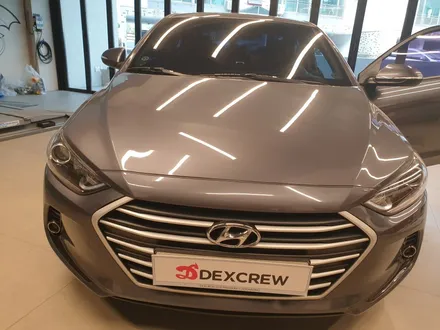

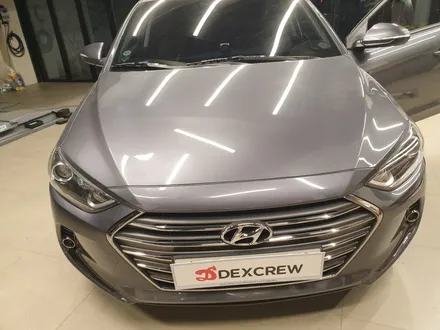

그릴 교체 전과 후 비교 사진입니다.

이상 덱스크루 대구 동구점에서

아반떼 AD 차량에 핸들 리모톤 저항 작업과

전방 그릴 교체 작업이었습니다.

​

핸들 버튼의 경우 작업 후 트립 버튼은 동작을 하나,

크루즈 버튼이 정상 동작 확인이 되지 않았습니다.

차주분 말씀으로는 이전 작업 하신곳에서 계기판에 크루즈가 들어오는 것을 보셨다고 하시는데,

저항 교체 작업 후 확인하였으나 계기판에 크루즈 문구가 점등이 되지 않았습니다.

​

진단기로 확인 결과 크루즈 버튼 중 '취소' 버튼과 'ON/OFF' 버튼이 계속 눌린 것으로 확인이 되어

현대 GSW의 정비 지침서에 점검 방법으로 커넥터 탈거 후

단자 간 저항 측정 결과 크루즈 버튼 동작시 저항 값 변화는 확인 하였습니다.

​

아래 그림이 현대 GSW의 크루즈 버튼 저항 점검표 이며,

커넥터 단자 2-5 단자의 저항을 확인 하였습니다.

차주분에게 점검하면서 설명을 드렸으며,

이전 작업 하신 곳에서 어떤 작업들을 하셨는지 정확히 알 수 없기에

크루즈 컨트롤 동작 확인은 해결하지 못하고 마무리 하였습니다.

​
