안녕하세요. 덱스크루 대구 동구점입니다.

​

이번에 아반떼 CN7에 한 작업은 순정작업은 아닙니다.

​

많은 분들이 한다는 BMW 디스플레이 스마트키 작업입니다.

지인이 작업이 가능한지 물어보셔서

가능하다고 말씀드리면서 아반떼에도 작업을 위해서 구입을 하였습니다.

디스플레이기 기능 등 디자인도 예쁘지만

아반떼 CN7에 장착하는 가장 큰 이유는 오토도어락/언락(근접도어) 기능이 있어서 입니다.

​

제 차량에는 이지카 경보기가 장착이 되어 있어서

오토도어락/언락 기능이 있다보니 아반떼 CN7을 가끔 운전하면

도어를 안 잠그고 가는 경우가 자주 있어서 장착을 하려고 합니다.

​

제품은 2가지를 구입 하였습니다.

왼쪽 제품이 아반떼에 장착할 제품입니다. 흰색으로 주문하였는데 실버가 왔네요.

오른쪽 블랙은 지인분 차량에 작업할 제품입니다.

제품 사이즈는 디스플레이 부분이 있다보니 순정 스마트키보다는 크기가 크네요.

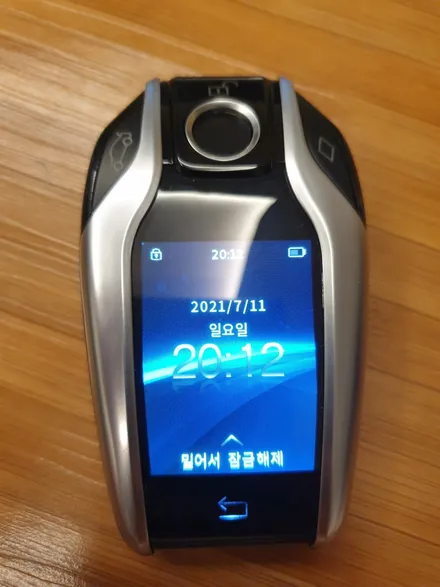

디스플레이가 켜진 모습입니다.

상단의 버튼으로도 동작을 하지만

디스플레이 화면을 터치하여도 동작을 합니다.

작업을 위하여 순정 스마트키에서 PCB 부분을 분해합니다.

마지막 사진의 왼쪽의 배선을 PCB에서 해당하는 부분에 납땜하여 연결해 줍니다.

​

디스플레이키의 뒷 커버를 분해한 모습입니다.

뒷 커버를 분해하면 검정색 스폰지가 들어있습니다.

스폰지를 빼면 PCB를 넣을 수 있는 공간이 나옵니다.

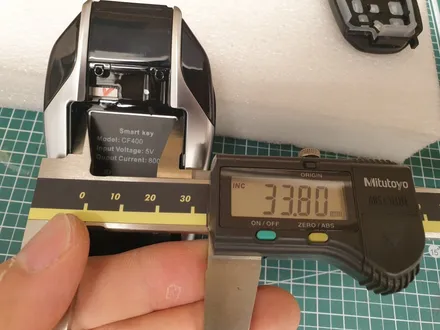

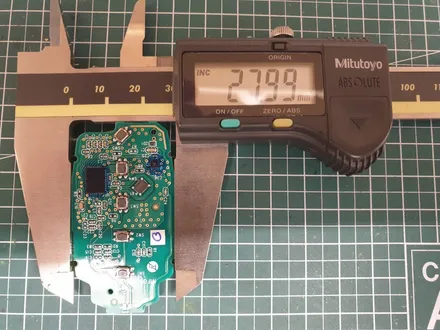

작업전 PCB 사이즈와 디스플레이키의 PCB가 들어가는 공간의 사이즈를 확인하였습니다.

장착 가능 여부 확인시 참고하시기 바랍니다.

아래쪽에 케이스 아래 공간이 있어서 54mm보다 좀더 길어도 들어갈 공간은 있습니다.

배선 작업 완료 후 조립이 완료된 모습입니다.

아반떼 CN7은 순정 스마트키는 5버튼 이고,

디스플레이키는 4번입니다. 플요한 버튼을 선택하여 연결하면 되고,

버튼과 터치 모두 잘 동작을 합니다.

근접도어의 경우에도 디스플레이 화면 왼쪽 상태에 도어 락/언락 상태가 이미지로 표시가 됩니다.

이상 덱스크루 대구 동구점에서

아반떼 CN7의 차량에 BMS 디스플레이 스마트키 작업이었습니다.

​
